Bandrasterdecken mit Mineralfaser- oder Metallplattendecken
Befestigungssatz
Befestigungssatz für den Einbau in Bandrasterdecken. Winkel aus verzinktem Stahlblech zum Anschrauben an die Leuchtenstirnseiten. Die Leuchte wird über die angeschraubten Winkel in das Bandraster der Decke eingehängt. Winkel über Langlöcher höhenverstellbar und somit an unterschiedliche Bandrasterhöhen anpassbar.
Artikel:
ZBS-E BR 10-127Befestigungssatz für Bandrasterdecken (0210127)

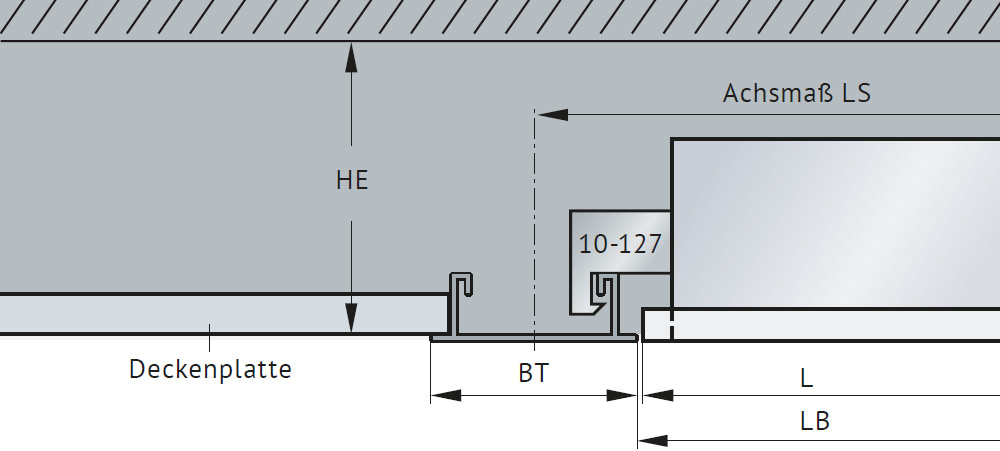

Deckenbündiger Einbau der Leuchten
Bandrasterdecken mit eingelegten Mineralfaser-Deckenplatten. Deckenplatten aufgelegt auf das Bandraster. Einfache, aushängesichere und deckenbündige Befestigung.

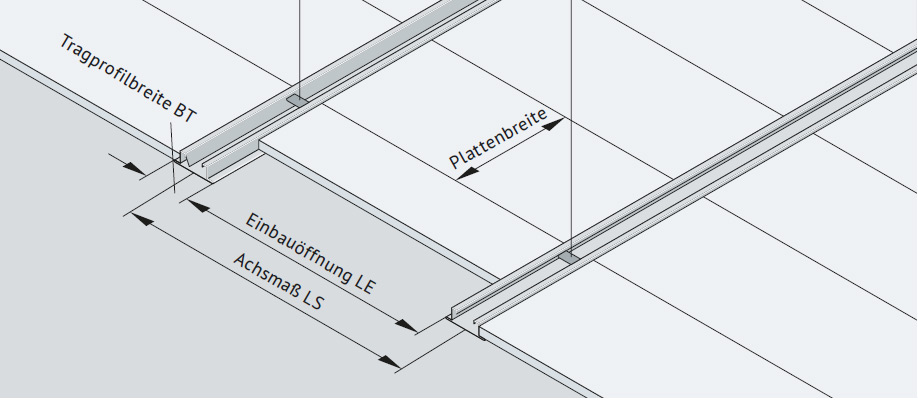

Die Leuchtenlänge ergibt sich aus: L = LS - BT - 3 mm
Optimal und kostengünstig ist ein Bau- und Deckenrastermaß, das sich aus der Länge einer Standardleuchte ergibt, z. B. aus den Leuchtenlängen [mm]: 1197 | 1247 | 1497 | 1547

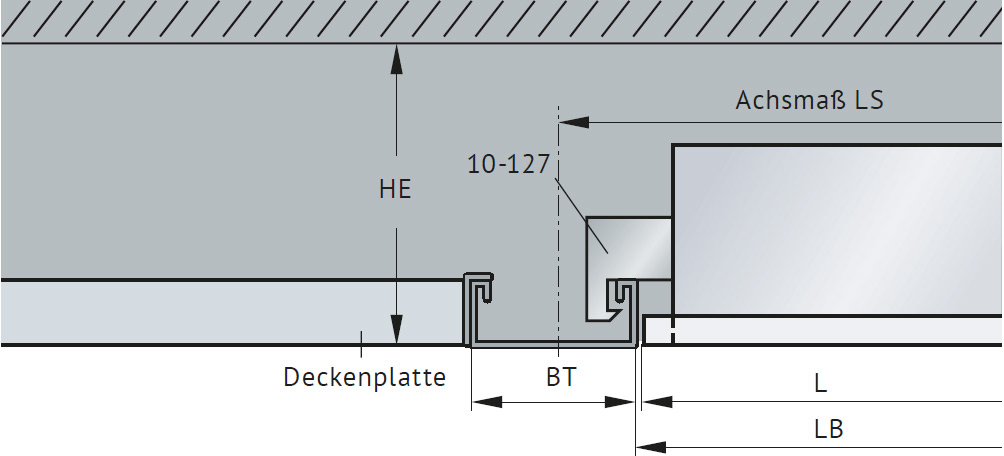

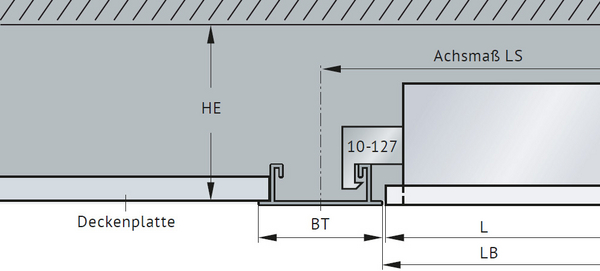

Das Achsmaß LS wird ermittelt nach: LS = L + 3 mm + BT
Einbauhöhe HE = H + 40 mm (Angaben in den Tabellen der Produktseiten beachten)

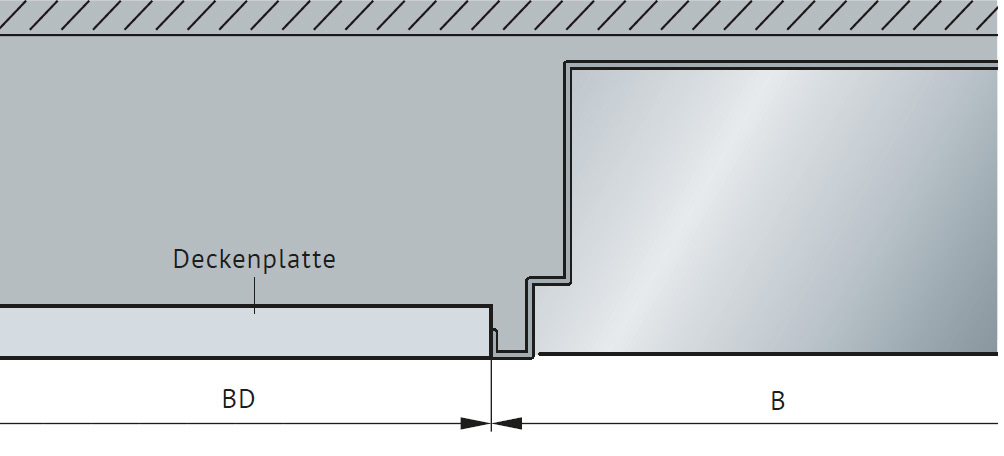

Deckenbündiger Einbau der Leuchten
Bandrasterdecken mit aufgelegten Metallpaneel- oder Langfeldplatten. Einfache und deckenbündige Befestigung.

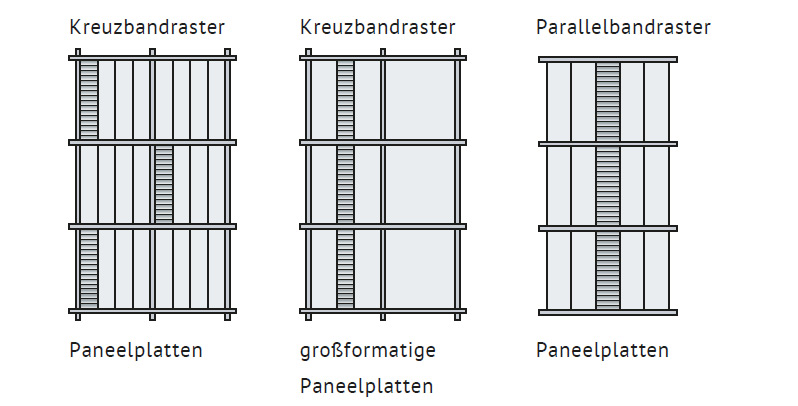

Bei dieser Deckenart ist die Leuchtenlänge und -breite meist mit der Plattengröße identisch. Übliche Verlegeart als Kreuzbandraster oder Parallelbandraster wie schematisch dargestellt.
Einbauhöhe HE: HE = H + 40 mm (Angaben in den Tabellen der Produktseiten beachten)

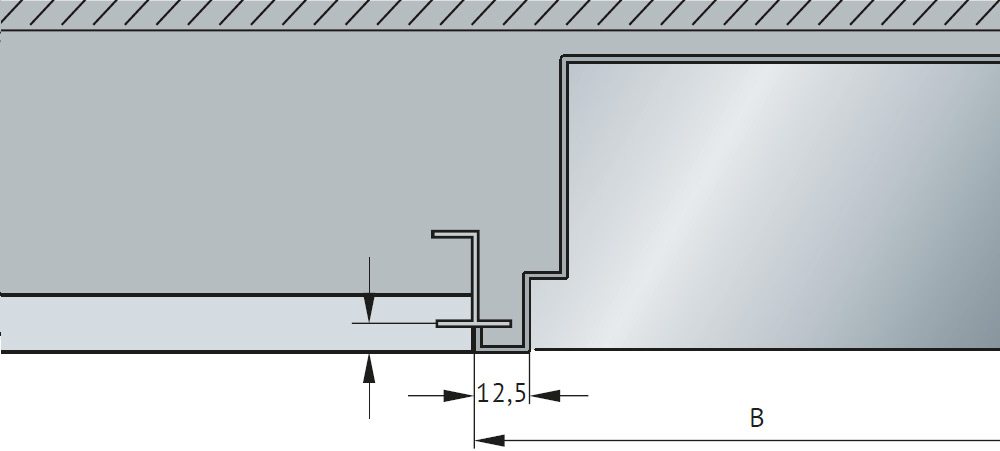

Einlegemontage der Leuchten
Bandrasterdecken mit eingelegten Deckenplatten.
Eine kostengünstige Einbauvariante ist die Einlegemontage der Leuchte ohne Befestigungszubehör. Dabei wird die Leuchte wie die Deckenplatte nur in das Tragprofil eingelegt.
Die Bestimmung des Rastermaßes nach L = LS - BT + 20 mm ist erforderlich und Voraussetzung für die Anwendung dieser Variante.
Einbauhöhe HE: HE = H + Höhe Bandraster +10 mm (Angaben in den Tabellen der Produktseiten beachten)
