Soffitti a griglie lineari con pannelli in fibra minerale o metallici
Kit di fissaggio

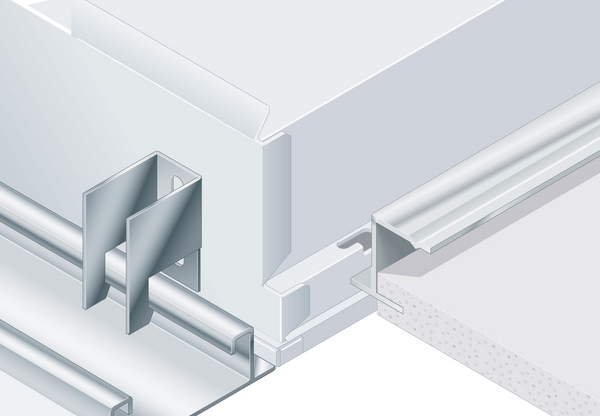

Kit di fissaggio per montaggio a incasso su soffitti a griglie lineari. Angolare in lamiera d’acciaio zincata per il fissaggio sul lati frontali della lampada. La lampada viene appesa alla griglia lineare del soffitto tramite l’angolare fissato. L’angolare è regolabile in altezza per mezzo di fori longitudinali e quindi regolabile su diverse altezze.
Kit di fissaggio:
ZBS-E BR 10-127 Kit di fissaggio per soffitti a griglia lineare (0210127)

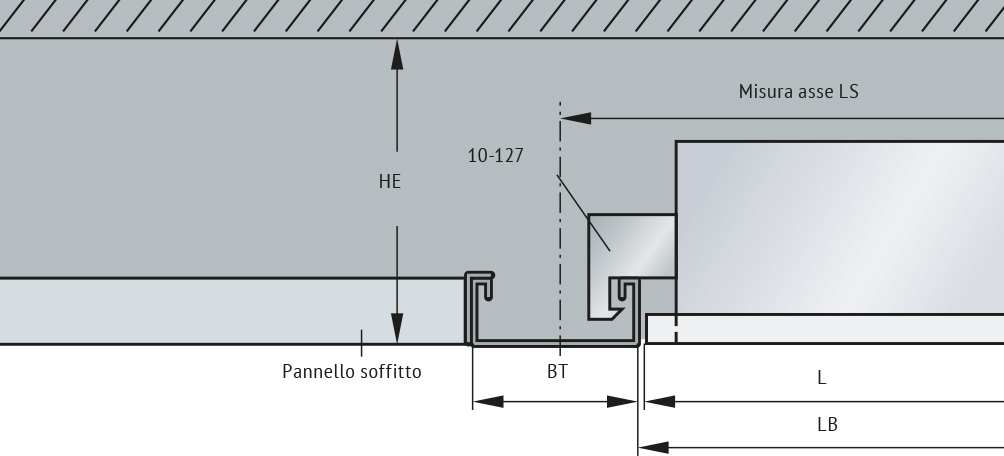

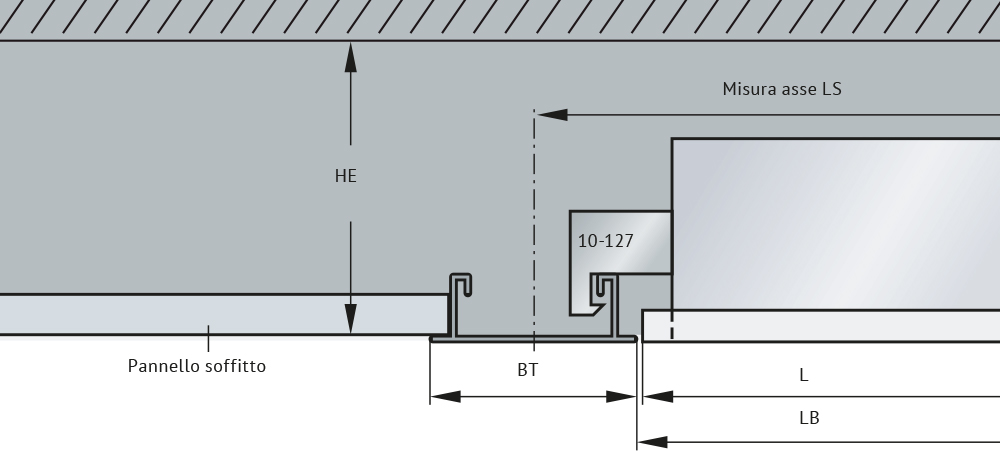

Montaggio a filo soffitto delle lampade
Soffitti a griglie lineari con pannelli applicati in fibra minerale. Pannelli soffitto posati sulla griglia lineare. Fissaggio semplice, sicuro in termini di sospensione e a filo soffitto.
La lunghezza della lampada si ottiene da: L = LS - BT - 3 mm
Si rivela ottimale e conveniente una misura di progettazione e della griglia a soffitto che si ottiene dalla lunghezza di una lampada standard, ad es. dalle lunghezze [mm]: 1197 | 1247 | 1497 | 1547

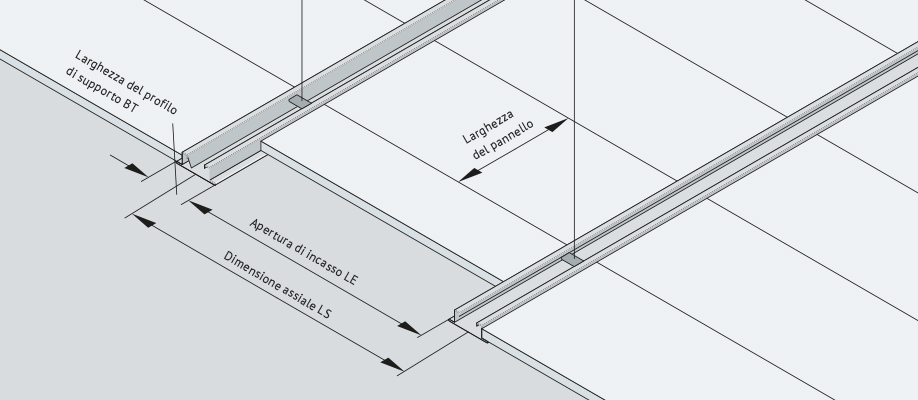

La misura dell’asse LS si ottiene in base a: LS = L + 3 mm + BT
Altezza di incasso HE = H + 40 mm (rispettare le indicazioni contenute nelle tabelle delle pagine dei prodotti)

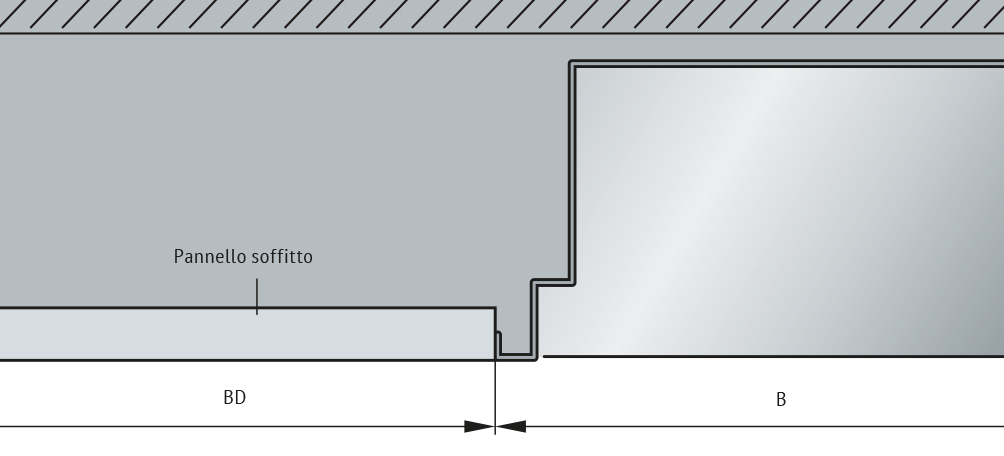

Montaggio a filo soffitto delle lampade
Soffitti a griglia lineare con pannelli metallici applicati o pannelli lunghi. Fissaggio semplice e a filo soffitto.

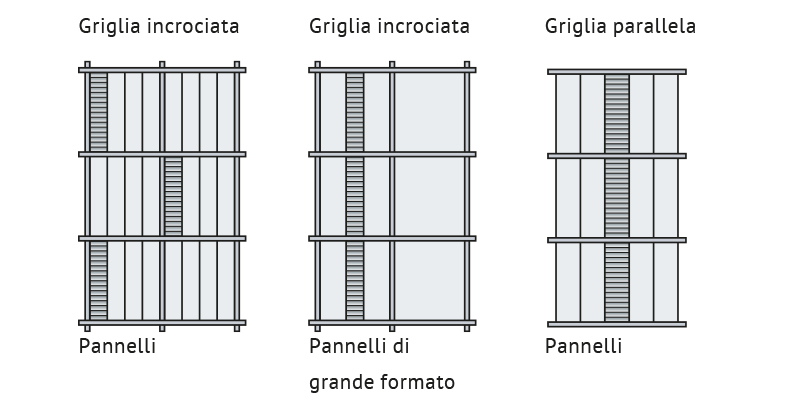

In questa tipologia di soffitto, la lunghezza e larghezza della lampada sono quasi sempre identiche alla dimensione del pannello. Tipo di posa consueto come griglia incrociata o griglia parallela, come rappresentato in figura.
Altezza di incasso HE: HE = H + 40 mm (rispettare le indicazioni contenute nelle tabelle delle pagine dei prodotti)

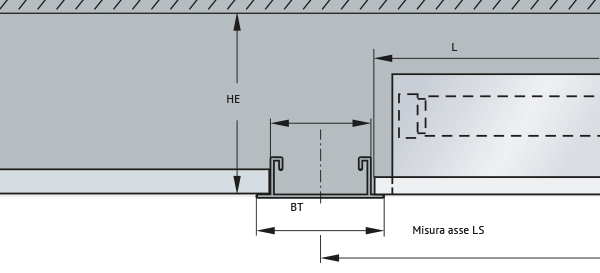

Montaggio a inserimento delle lampade
Soffitti a griglie lineari con pannelli applicati.
Un metodo di installazione conveniente è quello che prevede il montaggio delle lampade tramite inserimento senza accessori di fissaggio. In questo caso, la lampada viene applicata solo al profilo portante come il pannello del soffitto.
Il calcolo della misura della griglia in base a L = LS - BT + 20 mm è necessario e costituisce un prerequisito per l’applicazione di questa variante.
Altezza di incasso HE: HE = H + altezza griglia lineare + 10 mm (rispettare le indicazioni contenute nelle tabelle delle pagine dei prodotti)
