Decken mit unsichtbaren Tragschienen und symmetrischen Mineralfaser- und Gipsplattendecken
Befestigung der Leuchten und Befestigungszubehör bei Decken mit verdeckten Tragprofilen und symmet-rischen Mineralfaserplatten
Befestigungssätze
Befestigungssätze für den Einbau von Einbauleuchten IP20 / IP40 in gesägte Deckenöffnungen oder Systemdecken. Schwenkriegel und Basiswinkel aus verzinktem Stahlblech. Verzahnungen am Schwenkriegel für maximale Einbausicherheit.
Artikel:
ZBS-E UNI 10-713 Universalbefestigungssatz für Klemmdicke: HK 23 mm bis max. 55 mm (0210713)
ZBS-E UNI 10-717 Universalbefestigungssatz für Klemmdicke: HK 45 mm bis max. 80 mm (0210717)
ZBS-E ECOPHON Deckenplattenhöhe 14 mm, z. B. Ecophon Focus Ds / Dg Schwenkriegel und Basiswinkel aus verzinktem Stahlblech. Verzahnung am Schwenkriegel für maximale Einbausicherheit. C-Winkel aus verzinktem Stahlblech als Anschlag für korrekte Einbauhöhe. (0210777)
ZBS-E OWA S31Bef.-Satz Einbau für z. B. OWA TECTA S31, Höhe 19,50 mm (0210778)
ZBS-E DIPLING Bef.-Satz Einbau für z. B. Dipling KP, OWA S1, Höhe 8 mm (0210779)
Befestigungssatz zur werkzeuglosen Montage
Befestigungsklammer für den werkzeuglosen Einbau von Einbauleuchten IP20 / IP40 in gesägte Deckenöffnungen. Bei Bedarf können die Klammern mit Schrauben gesichert werden.
Artikel:
ZBS-E UNI CLIP 10-770 Befestigungsklammer für Klemmdicke: Leuchtenhöhe 60 mm: HK 12 bis max. 25mm, Leuchtenhöhe 90 mm: HK 12 bis max. 50mm (0210770)
Montagehinweis: Nur für tragende Profile verwenden!

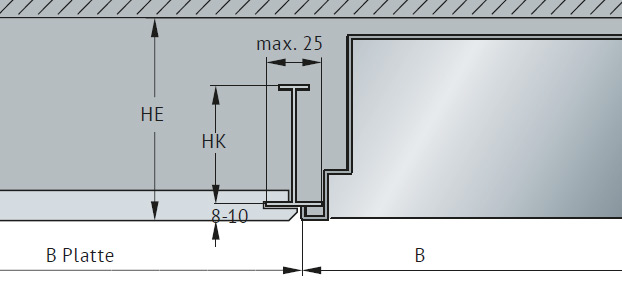

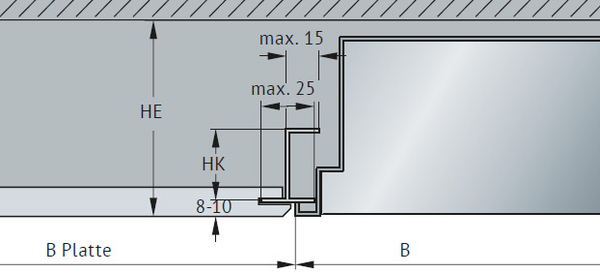

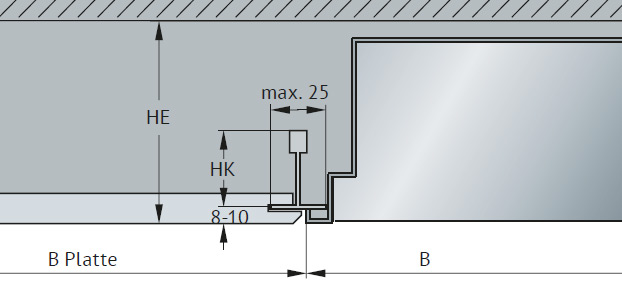

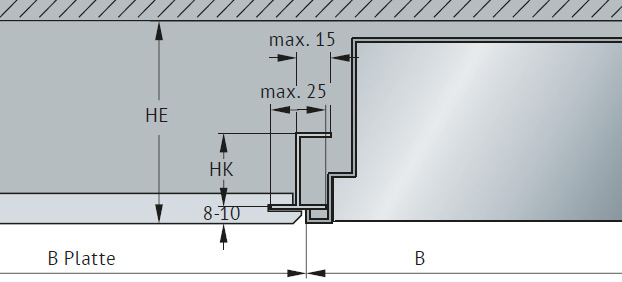

Hinweise zu Einbauvarianten und Abmessungen - Deckenbündiger Einbau der Leuchten
Maße der Einbauöffnung: Die Einbaumaße sind identisch mit den Deckenöffnungen der Systemdecke. Die Leuchtenmaße entsprechen den Deckenplatten.
Einbauhöhe HE ist abhängig vom verwendeten Befestigungssatz:
- ZBS-E UNI 10-713 -> HE = 100 mm
- ZBS-E UNI 10-717 -> HE = 120 mm
- ZBS-E ECOPHON -> HE = 120 mm
- ZBS-E UNI CLIP 10-770 -> HE = H + 10 mm
- ZBS-E OWA S31 10-778 -> HE = 120 mm
- ZBS-E DIPLING 10-779 -> HE = 120 mm
- ZBS-E UNI CLIP 10-770 -> HE = H + 10 mm
