Soffitti con binari portanti non a vista e soffitti simmetrici a pannelli in fibra minerale e cartongesso
Fissaggio delle lampade e degli accessori su soffitti con profili portanti coperti e pannelli simmetrici in fibra minerale
Kit di fissaggio
Kit di fissaggio per il montaggio di lampade da incasso IP20 / 40 in aperture praticate sul soffitto o sistemi a soffitto. Traversa girevole e angolare di base in lamiera d’acciaio zincata. Dentature sulla traversa girevole per la massima sicurezza di incasso.
Kit di fissaggio:
ZBS-E UNI 10-713 Kit di fissaggio universale per spessore di serraggio: HK da 23 mm a max. 55 mm (0210713)
ZBS-E UNI 10-717 Kit di fissaggio universale per spessore di serraggio: HK da 45 mm a max. 80 mm (0210717)
ZBS-E ECOPHON Altezza pannelli soffitto 14 mm, ad es. Ecophon Focus Ds / Dg (0210777)
ZBS-E OWA S31 Kit di fissaggio ad es. per OWA TECTA S31, altezza pannelli soffitto 19,5 mm (0210778)
ZBS-E DIPLING Kit di fissaggio per Dipling KP, Owa S1, altezza pannelli soffitto 8 mm (0210779)
Kit di fissaggio per il montaggio senza attrezzi
Clip di fissaggio per il montaggio senza attrezzi di lampade da incasso IP20 / IP40 in aperture praticate sul soffitto. All’occorrenza è possibile fissare le clip tramite viti.
Kit di fissaggio:
ZBS-E UNI CLIP 10-770 Clip di fissaggio per spessore di serraggio: Altezza lampada 60 mm: HK da 12 a max. 25 mm, altezza lampada 90 mm: HK da 12 a max. 50 mm (0210770)
Nota di montaggio: utilizzare solo per profili portanti!

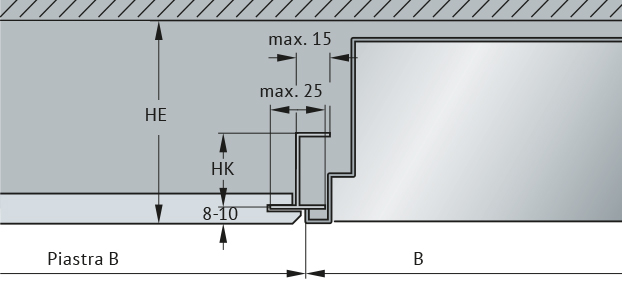

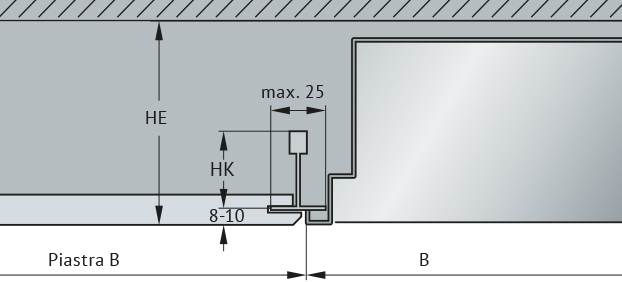

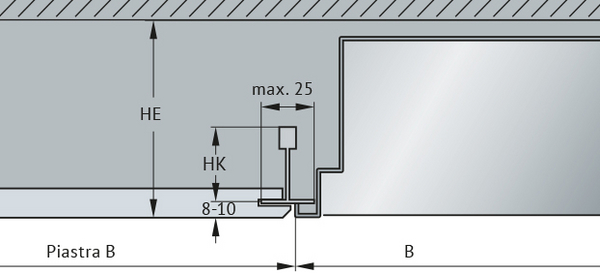

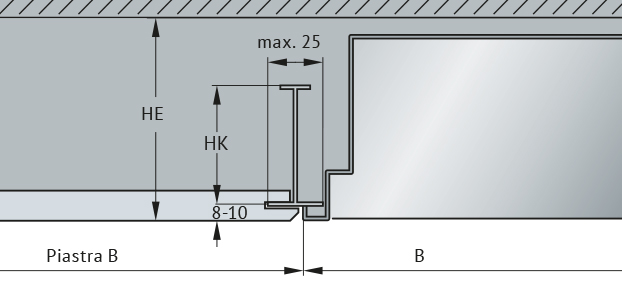

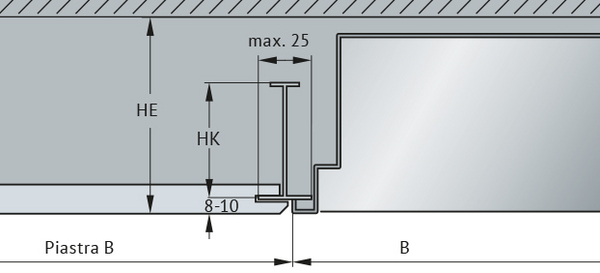

Note su varianti da incasso e dimensioni - Montaggio a filo soffitto delle lampade
Dimensioni dell’apertura di incasso: le dimensioni di incasso sono identiche alle aperture dei sistemi a soffitto. Le dimensioni delle lampade corrispondono ai pannelli del soffitto.
L’altezza di incasso HE dipende dal kit di fissaggio utilizzato:
- ZBS-E UNI 10-713 -> HE = 100 mm
- ZBS-E UNI 10-717 -> HE = 120 mm
- ZBS-E ECOPHON -> HE = 120 mm
- ZBS-E OWA S31 10-778 -> HE = 120 mm
- ZBS-E DIPLING 10-779 -> HE = 120 mm
- ZBS-E UNI CLIP 10-770 -> HE = H + 10 mm
