Decken mit sichtbaren Tragschienen und eingelegten kantigen oder gefalzten Deckenplatten
Einlegemontage
Einfache Einlegemontage der Leuchten, keine Befestigung mit Befestigungssatz notwendig bei Profilbreite 25 mm und Profilbreite 15 mm.
Hinweise zu Einbauvarianten und Abmessungen

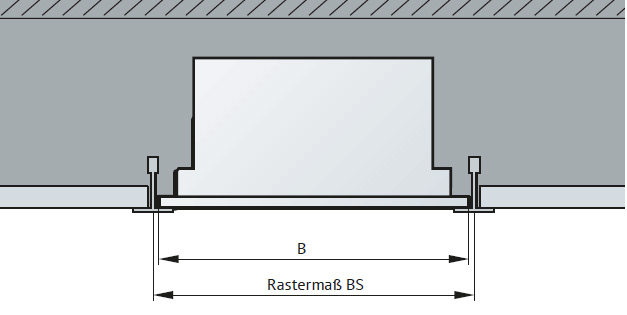

Einlegemontage der Leuchten bei Decken mit sichtbaren Tragschienen und eingelegten, vollkantigen Deckenplatten.

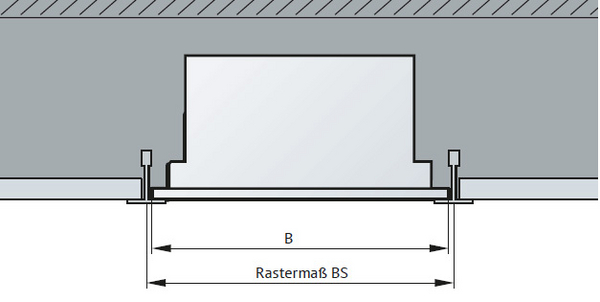

Einlegemontage der Leuchten bei Decken mit sichtbaren Tragschienen und eingelegten, gefalzten Deckenplatten.
Einbau von Leuchten in Decken mit sichtbaren Tragschienen und eingelegten Deckenplatten.
Lichttechnische und formale Gründe erfordern oft die Verwendung von Einbauleuchten, für die in den handelsüblichen Standardrastermaßen der Deckensysteme kein passendes Rastermaß BS möglich ist.

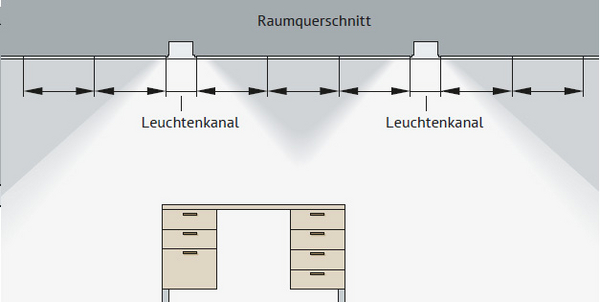

Durch die Schaffung eines Leuchtenkanals ist der Einbau dieser Leuchten dennoch möglich. Das hierfür notwendige Deckenrastermaß BS errechnet sich folgendermaßen: BS = B + 5 mm
Die Leuchten werden in die Tragprofile eingelegt und benötigen keine Befestigung. Eine Abstimmung der Leuchtenlänge auf das Deckensystem ist nicht erforderlich.
Maße der Einbauöffnung:
Die Einbaumaße sind identisch mit den Deckenöffnungen der Systemdecke. Die Leuchtenmaße entsprechen den Deckenplatten.
Kein Befestigungssatz notwendig
Einbauhöhe HE -> HE = H + mind. 110 mm
