Montagegrube
Aufgabenstellung
Die Beleuchtung einer 40 m langen Montagegrube für Lastkraftwagen und Personenbusse soll bewegungsabhängig ein- und ausgeschaltet werden. Nach Verlassen der Grube soll die Beleuchtung noch 10 Minuten eingeschaltet bleiben, danach auf einen reduzierten Lichtwert von 15% herunterdimmen und nach weiteren 5 Minuten ganz ausschalten.
Die Leuchten und Lichtsteuerungskomponenten müssen ein geeignetes Maß an Schlagfestigkeit und Beständigkeit gegenüber Fetten, Ölen und Salzen aufweisen.
APCON Lösung

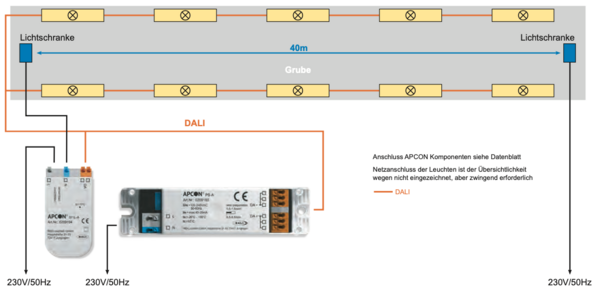

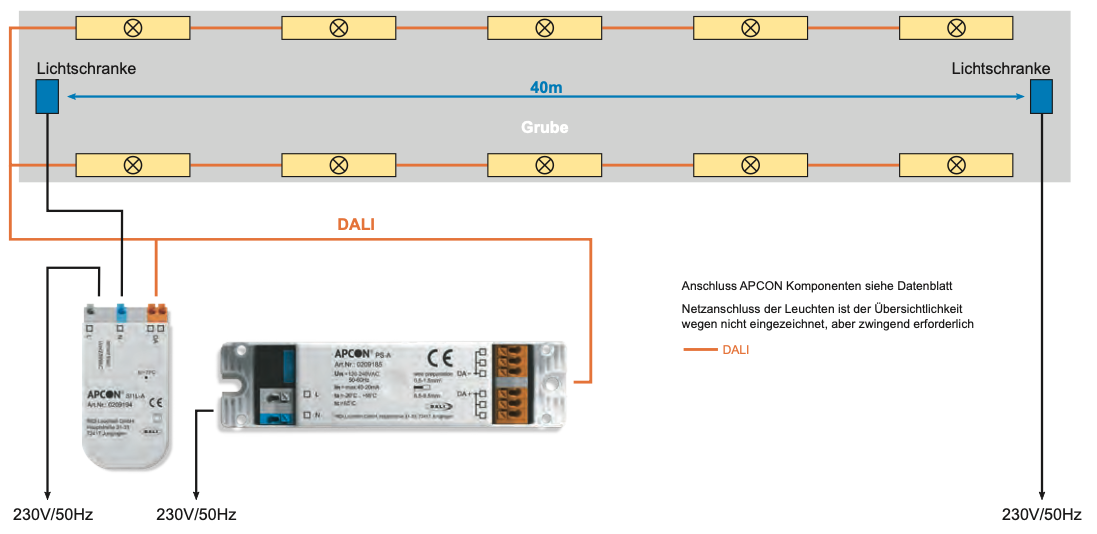

Die schlagfest ausgeführte Lichtschranke detektiert über die gesamte Länge der Grube jegliche Bewegung und sendet bei Bewegungserkennung ein Signal an die APCON SI1L-A Sensor Schnittstelle. Diese wiederum sendet über die DALI Bus-Verbindung das Einschaltsignal an die angeschlossenen DALI Leuchten in der Grube. Nach Verlassen der Grube bleibt die Beleuchtung für 10 Minuten auf dem maximalen Beleuchtungswert, danach dimmen die Leuchten über einen einstellbaren Zeitraum langsam auf den reduzierten Beleuchtungswert von 15% herunter. Nach weiteren 5 Minuten und einer Ausblendzeit erlischt die Beleuchtung.
Die Nachlauf-, Über- und Ausblendzeiten sowie die jeweiligen Beleuchtungswerte können in der APCON Sensor Schnittstelle frei konfiguriert werden. Denkbar ist auch eine sogenannte Never Off Schaltung, wobei die Beleuchtung ohne Bewegung in der Grube dauerhaft auf einem Grundwert von z.B. 15% bleibt und nur durch eine weitere APCON Komponente oder durch Netzabschaltung ausgeschaltet werden kann. Die DALI Spannungsversorgung APCON PS-A versorgt den DALI Bus Kreis. Maximal 64 Leuchten / DALI Adressen können in einem solchen DALI Kreis betrieben werden.
