SHL2-AM1500NDWS840MPO1600-RF / 0627791//420
Produktbeschreibung
Deckenleuchte der SHL-Produktfamilie. Lichtlenkung durch Abdeckung opal, Ausstrahlungscharakteristik symmetrisch, breitstrahlend, Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 15800 lm in Lichtfarbe 840, Lichtstrom einstellbar: in Stufen. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Stahl, verkehrsweiß, ähnlich RAL 9016, Schutzart IP40. Pendel- und Deckenmontage der Leuchten mit entsprechenden Befestigungssätzen. Zeitsparende Click-Montage der Leuchten an dem TRAS-Tragschienensystem. Ballwurfsichere Pendelmontage der SHL2-AE… an einer Tragschiene, SHL2-AM… an zwei parallelen Tragschienen. Mit dem Zubehör ZBS-D SHL2... sind die Leuchten ohne Tragschiene direkt an der Decke oder Befestigungsfläche montierbar. Die Leuchte muss hierzu geöffnet werden. Bandmontage über außen liegenden Verbinder SHL-LV, stirnseitige Ausbrechöffnung D 20 für Durchgangsverdrahtung. Mit elektronischem Betriebsgerät xFlex. Austausch durch Fachkraft möglich. Nennspannung 220 - 240 V AC/DC 50 - 60 Hz.
Hinweis „ballwurfsicher“: RIDI Leuchten mit dem Ball-Zeichen werden entsprechend den mechanischen und lichttechnischen Erfordernissen an die normgerechte Beleuchtung in Sporthallen hergestellt. Sie erfüllen die Anforderungen an die Ballwurfsicherheit, DIN 18 032, Teil 3.
Bestellinformationen
| Artikelnummer | 0627791//420 |
| GTIN | 4029299556445 |
| Bruttopreis (Deutschland, exkl. MwSt.) | 815,20 € |
Allgemein
| Produktkategorie | Deckenleuchte |
| Einsatzbereich | Industrie | Sport- und Mehrzweckhallen |
Abmessungen
| Maß L | 1500 mm |
| Maß B | 370 mm |
| Maß H | 80 mm |
| Maß A1 | 1350 mm |
| Maß A2 | 224 mm |
| Maß A3 | 150 mm |
| Maß K1 | 30 mm |
| Maß K2 | 135 mm |
| Nettogewicht | 16,000 kg |
Montage
| Montageart | Anbau | Pendel |
Gehäuse
| Farbe | verkehrsweiß, ähnlich RAL 9016 |
| Schutzart | IP40 |
| Stoßfestigkeitsgrad | IK05 |
| Glühdrahtprüfung | 650 °C |
| Zulässige Umgebungstemperatur | -40–25 °C |
| Werkstoff des Gehäuses | Stahl |
| Werkstoff der Abdeckung | PMMA opal |
Elektrische Ausführung
| Art der Steuerung | xFlex |
| Nennspannung | 220–240 V, 0/50–60 Hz |
| Bemessungsleistung | 102,5 W |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Abdeckung opal |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | breitstrahlend |

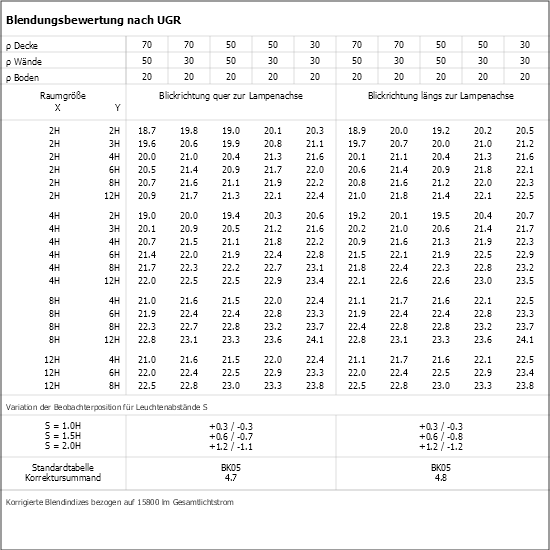

| UGR-Klasse | ≤ 22 |
| Bemessungslichtstrom | 15800 lm |
| Leuchteneffizienz | 154 lm/W |
Leuchtmittel
| Leuchtmittel | LED-M |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbtemperatur | 4000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter
Prüfzeichen:
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
0208347 -
VLSPSO-KH
|
Spannschloss mit Ösen + Karabiner, Verstellung 50 mm, maximal 20 kg, 1 Stück |
|
|
0205888 -
VLKH
|
Karabinerhaken, Maße 50 mm x 25 mm x 5 mm, maximal 20 kg, 1 Stück |
|
|
| 0209320 - ZBS-D SHL2 H20 | Deckenbefestiger Höhe 20 mm, 1 Stück |
|
|
| 0227927 - ZBS-D SHL2 H5 | Deckenbefestigung SHL Höhe 5 mm, 4 Stück Abstandsnocken |
|
|
0200251 -
TRA 008 KETTE GALV. VERZ.
|
Kette, verzinkt, maximal 20 kg, Gewicht 0,25 kg/m, 1 Stück |
|
|
0204003 -
ZRO RAHMENÖFFNER
|
Werkzeug zur einfachen Öffnung des Leuchtenrahmens |
|
|
0209316 -
TRAS-BSHL2-AM..
|
Leuchtenbefestiger für SHL-Leuchten 3-lampig mit Klemmenabdeckung |
|
|
|
0209315 -
TRAS-BSHL2-AE..
|
Leuchtenbefestiger für SHL-Leuchten 2-lampig mit Klemmenabdeckung |
|
|
0200228 -
TRA 002 SHL M5X20
|
Leuchtenabhänger für SHL-Leuchtenserie, Schaukelhaken aus verzinktem Stahl M5x20, 1 Stück |
|
|
0207945 -
SHL-LV 1-2..
|
Leuchtenverbinder für SHL-L 180/280, SHL2-AE.., 1 Stück |
|
|
|
0207946 -
SHL-LV 3.. LB
|
Leuchtenverbinder für SHL-L 380, SHL2-AM..., 1 Stück |
|
|
|
0208389 -
SHL-LV 4.. LB
|
Leuchtenverbinder für SHL-L 480, 1 Stück |
|
|
0200999 -
TRA 216/224-SHL 3../4..
|
Traverse für SHL 3..+4.., SHL2-AM.., Befestigungs-Abstand 216 mm, 224 mm |
|
|
0205887 -
VLBP
|
Platte mit Öse, Deckenbefestigung, maximal 20 kg, 1 Stück |
|
|
0207083 -
TRAS-AB
|
Befestigungsblech zur ballwurfsicheren Montage von TRAS-A |
|
|
