SHL2-AM1500NDWS840MPO1600-RF / 0627791//420
Descrizione del prodotto
Apparecchi a soffitto della famiglia di prodotti SHL. Controllo della luce tramite Copertura opale, fascio luminoso simmetrico, trave larga, emissione luminosa diretto. Lampadina LED-M installato, Sostituzione da parte dello specialista. L'apparecchio genera un flusso luminoso nominale di 15800 lm nel colore della luce 840, flusso luminoso regolabile: in fasi. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Elevata qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP40. Montaggio a soffitto e a sospensione delle lampade con i relativi kit di fissaggio. Montaggio a scatto delle lampade sul sistema di canalizzazione TRAS, per risparmiare tempo. Montaggio a sospensione resistente agli urti di SHL2-AE... su un binario portante, SHL2-AM... su due binari portanti paralleli. Con l'accessorio ZBS-D SHL2... le lampade possono essere montate direttamente sul soffitto o sulla superficie di montaggio senza binario portante. A tale scopo, la lampada deve essere aperta. Montaggio per fila continua tramite connettore esterno SHL-LV, apertura a bussola D 20 sul lato anteriore per cablaggio passante. Con alimentatore elettronico xFlex. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
nota "resistente agli urti":Le lampade RIDI che riportano questo simbolo sono prodotte in base alle necessità meccaniche ed elettriche di una corretta illuminazione all’interno di impianti sportivi. Soddisfano i requisiti relativi alla sicurezza in materia di resistenza agli urti a norma DIN 18032, parte 3.
Informazioni sull'ordine
| Numero dell'articolo | 0627791//420 |
| GTIN | 4029299556445 |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Campo di applicazione | Industria | Sale sportive e polifunzionali |

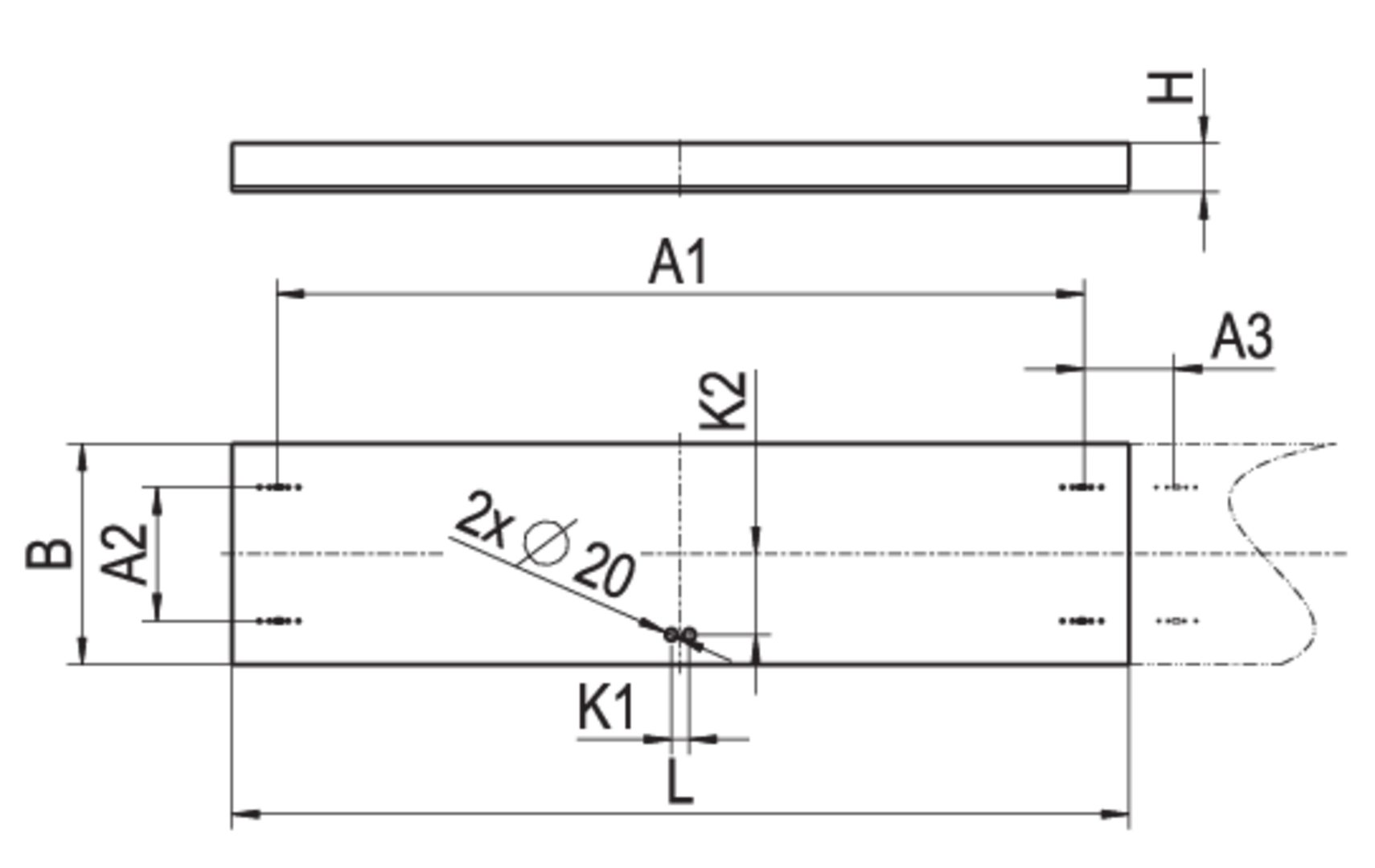

Dimensioni
| Dimensione L | 1500 mm |
| Dimensione B | 370 mm |
| Dimensione H | 80 mm |
| Dimensione A1 | 1350 mm |
| Dimensione A2 | 224 mm |
| Dimensione A3 | 150 mm |
| Dimensione K1 | 30 mm |
| Dimensione K2 | 135 mm |
| Peso netto | 16.000 kg |
Montaggio
| Tipo di montaggio | A plafone | A sospensione |
Alloggiamento
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP40 |
| Livello di resistenza agli urti | IK05 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -40–25 °C |
| Materiale dell'alloggiamento | Acciaio |
| Materiale del coperchio | PMMA opale |
Versione elettrica
| Sistema di controllo | xFlex |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 102.5 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Copertura opale |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Trave larga |

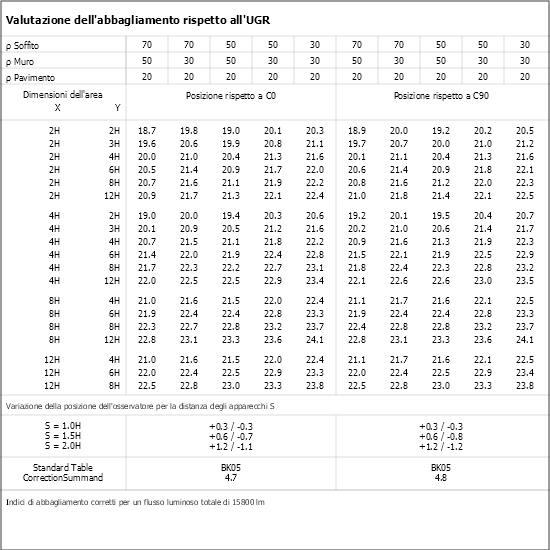

| Classe UGR | ≤ 22 |
| Flusso luminoso nominale | 15800 lm |
| Efficienza luminosa | 154 lm/W |
Sorgente luminosa
| Lampade | LED-M |
| Incluso l'illuminante | Sì |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download
Marchi di controllo:
| Numero articolo - Designazione | Produktbeschreibung | Download | Lista dei desideri |
0208347 -
VLSPSO-KH
|
Tenditore con occhielli + moschettone, regolazione 50 mm, massimo 20 kg, 1 pezzo |
|
|
0205888 -
VLKH
|
Gancio a carabina, dimensione 50x25x5, max 20kg, 1 pz. |
|
|
| 0209320 - ZBS-D SHL2 H20 | Kit per fissaggio a soffitto, H 20mm, 1 pezzo |
|
|
| 0227927 - ZBS-D SHL2 H5 | Fissaggio a soffitto SHL, H 5mm, 4 pezzi distanziali |
|
|
0200251 -
TRA 008 KETTE GALV. VERZ.
|
Catena, zincato, max. 20kg, peso 0,25 kg/m |
|
|
0204003 -
ZRO RAHMENÖFFNER
|
Strumento per facilitare l'apertura della cornice luminosa |
|
|
0209316 -
TRAS-BSHL2-AM..
|
Fiss. lampada per TRAS, 1 per lampada |
|
|
|
0209315 -
TRAS-BSHL2-AE..
|
Fiss. lampada per TRAS, 1 per lampada |
|
|
0200228 -
TRA 002 SHL M5X20
|
Sospensore per lampada SHL, gancio altalena M5x20, acciaio zincato, 1 pz. |
|
|
0207945 -
SHL-LV 1-2..
|
Connettore lampada per SHL-L 180/280, SHL2-AE.., 1 pezzo |
|
|
|
0207946 -
SHL-LV 3.. LB
|
Connettore lampada per SHL-L 380, SHL2-AM..., 1 pezzo |
|
|
|
0208389 -
SHL-LV 4.. LB
|
Connettore lampada per SHL 480-L, 1 pezzo |
|
|
0200999 -
TRA 216/224-SHL 3../4..
|
Traversa per SHL 3.. + 4.., distanza di fissaggio 216, 224mm |
|
|
0205887 -
VLBP
|
Piastra con occhiello per fissaggio a soffitto, max 20kg, 1 pz. |
|
|
0207083 -
TRAS-AB
|
Lamiera di fissaggio per il montaggio resistente agli urti di TRAS-A |
|
|
Apparecchi a soffitto della famiglia di prodotti SHL. Controllo della luce tramite Copertura opale, fascio luminoso simmetrico, trave larga, emissione luminosa diretto. Lampadina LED-M installato, Sostituzione da parte dello specialista. L'apparecchio genera un flusso luminoso nominale di 15800 lm nel colore della luce 840, flusso luminoso regolabile: in fasi. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Elevata qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP40. Montaggio a soffitto e a sospensione delle lampade con i relativi kit di fissaggio. Montaggio a scatto delle lampade sul sistema di canalizzazione TRAS, per risparmiare tempo. Montaggio a sospensione resistente agli urti di SHL2-AE... su un binario portante, SHL2-AM... su due binari portanti paralleli. Con l'accessorio ZBS-D SHL2... le lampade possono essere montate direttamente sul soffitto o sulla superficie di montaggio senza binario portante. A tale scopo, la lampada deve essere aperta. Montaggio per fila continua tramite connettore esterno SHL-LV, apertura a bussola D 20 sul lato anteriore per cablaggio passante. Con alimentatore elettronico xFlex. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
nota "resistente agli urti":Le lampade RIDI che riportano questo simbolo sono prodotte in base alle necessità meccaniche ed elettriche di una corretta illuminazione all’interno di impianti sportivi. Soddisfano i requisiti relativi alla sicurezza in materia di resistenza agli urti a norma DIN 18032, parte 3.
Informazioni sull'ordine
| Numero dell'articolo | 0627791//420 |
| GTIN | 4029299556445 |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Campo di applicazione | Industria | Sale sportive e polifunzionali |
Dimensioni
| Dimensione L | 1500 mm |
| Dimensione B | 370 mm |
| Dimensione H | 80 mm |
| Dimensione A1 | 1350 mm |
| Dimensione A2 | 224 mm |
| Dimensione A3 | 150 mm |
| Dimensione K1 | 30 mm |
| Dimensione K2 | 135 mm |
| Peso netto | 16.000 kg |
Montaggio
| Tipo di montaggio | A plafone | A sospensione |
Alloggiamento
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP40 |
| Livello di resistenza agli urti | IK05 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -40–25 °C |
| Materiale dell'alloggiamento | Acciaio |
| Materiale del coperchio | PMMA opale |
Versione elettrica
| Sistema di controllo | xFlex |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 102.5 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Copertura opale |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Trave larga |
| Classe UGR | ≤ 22 |
| Flusso luminoso nominale | 15800 lm |
| Efficienza luminosa | 154 lm/W |
Sorgente luminosa
| Lampade | LED-M |
| Incluso l'illuminante | Sì |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download

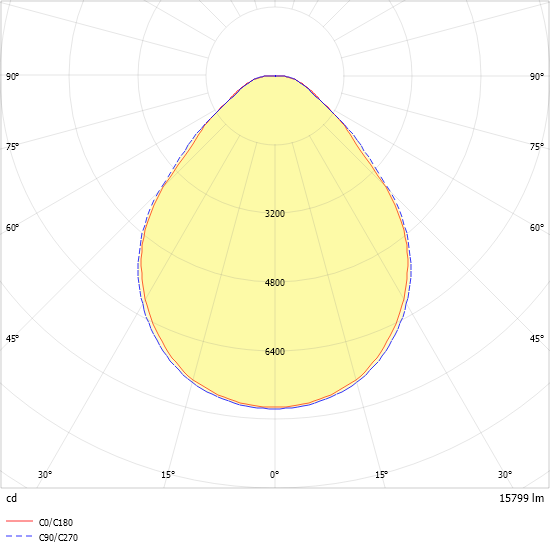

Curva di distribuzione luminosa
