AL-R1X145/45DA-SM / 0660572
Opis produktu
Oświetlenie sufitowe z rodziny produktów AL. Sterowanie światłem poprzez Luwr, strumień świetlny symetryczny, szeroka belka, emisja światła bezpośredni. Źródło światła R-TUBE nie zawiera, Wymiana przez klienta końcowego. Oprawa oświetleniowa generuje znamionowy strumień świetlny 5540 lm w barwie światła 840, strumień świetlny regulowany: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP20. Montaż linii świetlnej pojedynczej lub taśmowej. Opatentowany mechanizm szybkozłącza do montażu liniowego. Montaż stropowy z dołączonymi akcesoriami. Montaż podwieszany z odpowiednimi zestawami mocującymi, patrz akcesoria. Z elektronicznym statecznikiem DALI. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Źródło światła nie wchodzi w zakres dostawy i należy je zamówić osobno. Odpowiednie źródła światła można znaleźć w przeglądzie źródeł światła.
Informacje o zamówieniu
| Numer artykułu | 0660572 |
| GTIN | 4029299495102 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Edukacja | Biuro |
| Gwarancja | 5 lat |
Wymiary
| Wymiar L | 1480 mm |
| Wymiar B | 90 mm |
| Wymiar H | 90 mm |
| Wymiar AE | 1430 mm |
| Masa netto | 2.500 kg |
Montaż
| Rodzaj montażu | Montaż powierzchniowy | Zawieszka |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Farbe_Kurz | ws |
| Klasa ochrony | IP20 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -25–25 °C |
| Materiał obudowy | Stal |
Wersja elektryczna
| Typ sterowania | DALI |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 48.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Przewodnik świetlny | Luwr |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Charakterystyka promieniowania | szeroka belka |

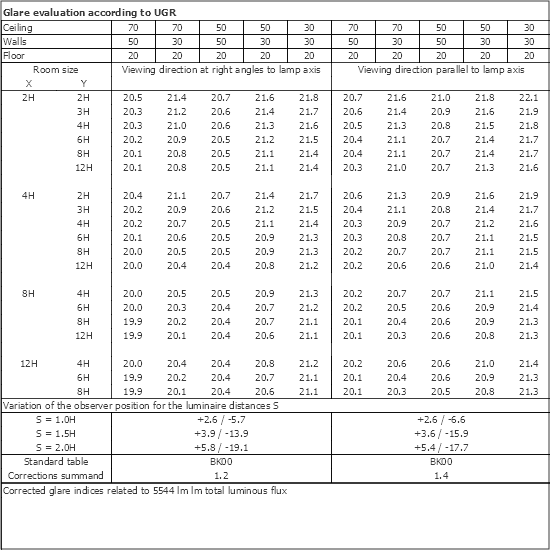

| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 5540 lm |
| Skuteczność świetlna | 115 lm/W |
Źródło światła
| Lampy | R-TUBE |
| W tym iluminator | Nie |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download
Znak homologacji:
| Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
0201635 -
DADS
|
Puszka nastropowa biała do linki i przew. zasil. 5x1,5 mm² |
|
|
0201636 -
DAD
|
Puszka nastropowa biała do zas. sieciowego, 3x1,5 mm², D70 x H24 |
|
|
0203580 -
ZAL 5X0.75/1.5M-T
|
Kabel połączeniowy przezroczysty, 5x 0,75 mm², 1,5 m |
|
|
|
0203579 -
ZAL 3X0.75/1.5M-T
|
Kabel połączeniowy przezroczysty, 3x 0,75 mm², 1,5 m |
|
|
0203779 -
AL-E
|
Zaślepka boczna czołowa do AL/ALI, biała, blacha stalowa |
|
|
0204332 -
ZDBE
|
Rozeta, kątowa, biała, do zawiesia linkowego trapez, ZUSP i UKNS |
|
|
0201239 -
ZUSP SEILPENDEL UNIV. 1.5M
|
Zaw. linkowe Y z uchw. mont. do sufitu i zaciskiem linkowym, 1,5 m, 1 szt |
|
|
0205021 -
ZRPH 100 PENDELROHR 1.0M
|
Zawiesie rurkowe z rozetą, okrągłe, białe, L =1,0 m, 1 szt. |
|
|
|
0205020 -
ZRPH 050 PENDELROHR 0.5M
|
Zawiesie rurkowe z rozetą, okrągłe, białe, L =0,5 m, 1 szt. |
|
|
0200805 -
ZWL NETZZULEITUNG 3X1.5/1M
|
Kabel spiralny biały, 3 x 1,5 mm², L = 1,0 m |
|
|
0205019 -
ZUSPH AUTOM.-KLEMME 1.5M
|
Zawiesie linkowe, rozeta okrągła biała, zacisk linkowy, 1,5 m, 1 szt. |
|
|
| Numer artykułu - Bezeichnung | długość | Temperatura koloru | Charakterystyka | ||
| 0206173LD - R-TUBE 145-840M0700 LD | 1449 | 4000 K | matowy |
|
|
| 0206997LD - R-TUBE 145-830M0650 LD | 1449 | 3000 K | matowy |
|
|
| 0206176LD - R-TUBE 145-865M0700 LD | 1449 | 6500 K | matowy |
|
|
| 1206603LD - R-TUBE-G2 145-830M0450 LD | 1449 | 3000 K | matowy |
|
|
| 1206598LD - R-TUBE-G2 145-840M0450 LD | 1449 | 4000 K | matowy |
|
|
| 1206782LD - R-TUBE-G2 145-865M0450 LD | 1449 | 6500 K | matowy |
|
|
| 1206579LD - R-TUBE-G2 145-830M0350 LD | 1449 | 3000 K | matowy |
|
|
| 1204993LD - R-TUBE-G2 145-840M0350 LD | 1449 | 4000 K | matowy |
|
|
| 1206725LD - R-TUBE-G2 145-865M0350 LD | 1449 | 6500 K | matowy |
|
|
| 0206988LD - R-TUBE 145-830M0550 LD | 1449 | 3000 K | matowy |
|
|
| 0206991LD - R-TUBE 145-840M0550 LD | 1449 | 4000 K | matowy |
|
|
| 0206994LD - R-TUBE 145-865M0550 LD | 1449 | 6500 K | matowy |
|
|
