In einer U-Bahn-Station soll zur Energieeinsparung die schlagfest ausgeführte Beleuchtung des Bahnsteiges und der Zuwegungen in be­triebsarmen Zeiten mit geringem Personenaufkommen auf eine reduzierte Grundbeleuchtungsstärke abgesenkt werden. Die Beleuchtung der Sanitäreinrichtungen sowie der Betriebsräume soll vollautomatisch über Bewegungssensoren ein- und ausgeschaltet werden. Die gesamte Beleuchtung ist auf 3 Netzkreise aufgeteilt. Die Umschaltung zwischen diesen Netzen darf keinen Einfluss auf den Betriebszustand der Leuchten haben, sodass z.B. eine vom Beleuchtungsniveau her abgesenkte Leuchte nach Netzumschaltung bzw. Netzwiederkehr nicht plötzlich voll aufgesteuert wird. Die Steuerung und Überwachung der gesamten Beleuchtungsanlage erfolgt über einen zentralen Schaltschrank zur Lichtsteuerung. Die Steuerungskomponenten entsprechen industriellen Standards und sind über den DALI Bus mit den Leuchten verbunden. Über ein integriertes Display kann die gesamte Beleuchtung vor Ort gesteuert und überwacht werden. Lichtwerte der Beleuchtung und Sensor-Nachlaufzeiten können über entsprechende Eingabefelder konfiguriert werden. Zur Fehlerdiagnostik werden Statusreports angezeigt und zur Dokumentation gespeichert.
Von der Betriebszentrale aus kann auf die gesamte Steuerungs- und Beleuchtungsanlage der U-Bahn-Station zugegriffen werden. Betriebszustände sowie Fehlermeldungen werden gemeldet. Die zentrale Ansteuerung der Beleuchtung ist von hier aus ebenfalls möglich. Darüber hinaus wird der Energieverbrauch der Anlage angezeigt und dokumentiert.

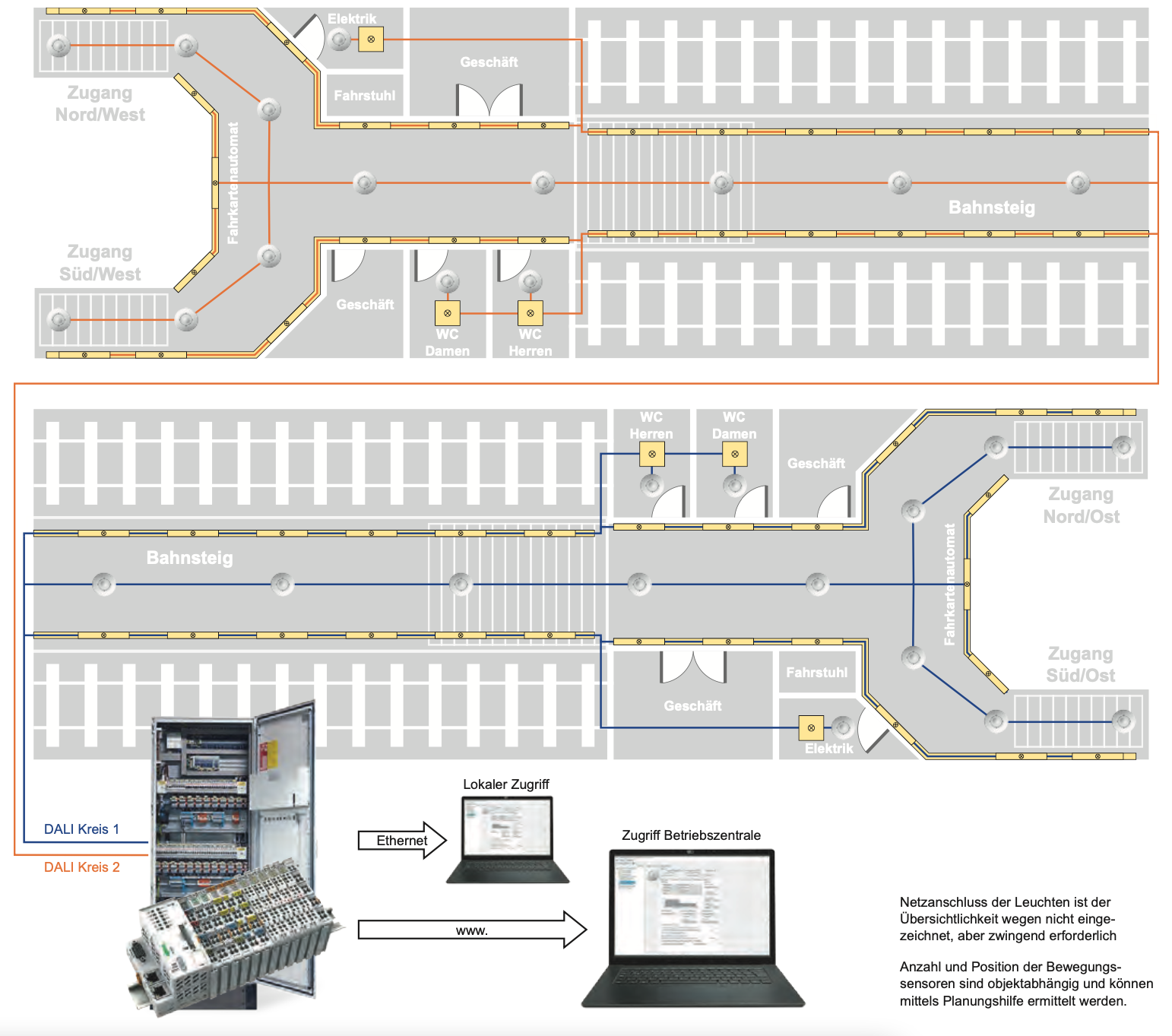

Auf dem Bahnsteig und den Zuwegungen kommt die Leuchte SURVIVOR im passenden Tragprofil zum Einsatz. Dieses in Schutzklasse II ausgeführte Leuchtensystem zeichnet sich besonders durch seine hohe Schlagfestigkeit, Schutzart und den vielfältigen Einsatzmöglichkeiten aus. Alle Leuchten in der U-Bahn-Station sind in DALI ausgeführt und über den zweiadrigen DALI Bus an den APCON UNLIMITED Lichtsteuerungsschrank angeschlossen. Herzstück darin ist die industrielle speicherprogrammierbare Steuerung – SPS, welche die gesamte Steuerung der Leuchten und die Kommunikation mit der Betriebszentrale übernimmt. Diese stellt auch sicher, dass die Beleuchtung trotz Umschaltung zwischen den 3 Netzkreisen niemals den aktuellen Betriebszustand verliert.

Über das im Schaltschrank integrierte Display kann die gesamte Beleuchtung der U-Bahn-Station gesteuert werden. Darüber hinaus können Leuchtendaten wie Betriebszustände, Energiedaten und Statusreports angezeigt und zur Dokumentation gespeichert werden. Über spezielle Eingabefelder können die Lichtwerte der Leuchten sowie Sensor- Nachlaufzeiten konfiguriert werden. Über die in der SPS integrierte Schnittstelle erfolgt die Anbindung an die Betriebszentrale. Hier ist die Auswahl an Möglichkeiten hinreichend groß, um auf die individuellen Anforderungen des Betreibers eingehen zu können. Somit können Betriebszustände, Fehlermeldungen und Energieverbräuche einzelner oder mehrerer U-Bahn-Stationen zentral angezeigt und dokumentiert werden.

Auch die Ansteuerung der Beleuchtung ist somit von zentraler Stelle aus möglich. Die Absenkung der Beleuchtung des Bahnsteiges und der Zuwegungen erfolgt in diesem Fall über die vandalensicher platzierten APCON Bewegungssensoren. Wird keine Person im Erfassungsfeld der Sensoren detektiert, wird die Beleuchtung nach einer einstellbaren Nachlaufzeit vollautomatisch auf einen Grundwert heruntergedimmt. Wird das Erfassungsfeld eines Sensors wieder betreten, so steuert die Beleuchtung vollautomatisch wieder auf den vollen Beleuchtungswert. Bedingt durch das austa­rierte Verhältnis der Nachlaufzeit der Sensoren zum Zug-Fahrplan ist immer sichergestellt, dass die Absenkung des Beleuchtungsniveaus auf eine Grundbeleuchtungsstärke nur während betriebsarmer Zeiten erfolgt. Alternativ zur Bewegungserkennung mittels Sensoren ist auch die Anbindung an ein Kamerasystem oder die Programmierung fester Zeiten für die Absenkung des Beleuchtungsniveaus realisierbar. Die Beleuchtung der Betriebsräume und Sanitäreinrichtungen wird über die verbauten APCON Bewegungssensoren vollautomatisch ein- und ausgeschaltet, sodass immer sichergestellt ist, dass nach Verlassen des Raumes die Beleuchtung am Ende der einstellbaren Nachlaufzeit ausgeschaltet wird.
