Der Lagerbereich eines Logistikzentrums soll mit einem Lichtbandsystem beleuchtet werden. In den Regalgängen, den Fahrwegen und in den Kommissionierungsbereichen soll die Beleuchtung über integrierte Bewegungsmelder vollautomatisch ein- und ausgeschaltet werden.
Bei Betreten des Erfassungsfeldes des jeweiligen Sensors schaltet die zugeordnete Beleuchtung ein. Wird keine Bewegung mehr detek­tiert, wird sie nach einer einstellbaren Nachlaufzeit auf einen reduzierten Wert heruntergedimmt. Nach einer weiteren Nachlaufzeit schaltet die Beleuchtung dann aus. Darüber hinaus kann die gesamte Beleuchtung in Bereichen gegliedert auch über Taster an den beiden Neben­ein­gän­gen und über Bedienfelder einer Web-Visualisierung ein- und ausgeschaltet werden. Schaltzustände und Fehlermeldungen der gesam­ten Beleuchtungsanlage werden ebenfalls über entsprechende Oberflächen einer Web-Visualisierung angezeigt.
Da es sich um vermietbare Lagerfläche handelt und somit eine Umnutzung z.B. eine geänderte Regalanordnung zum Tragen kommen könnte, muss die Beleuchtungs- und Steuerungslösung eine flexible Anordnung von Leuchten und Sensoren innerhalb der Lichtbänder sowie eine freie Gruppenbildung und Zuordnung derer ermöglichen. Hierzu muss jede Komponente als separate Adresse im Bussystem er­scheinen. Der Energieverbrauch der gesamten oder von Teilen der Beleuchtungslösung muss messbar sein und in einer Web-Visualisierung zur weiteren Auswertung und Dokumentation angezeigt werden können. Über eine Ethernet Verbindung und eine Webbrowser basierte Konfigurationsoberfläche auf einem PC kann die Konfiguration der Gesamtanlage, jedes einzelnen Beleuchtungskörpers und der Lichtsteue­rungskomponenten wie Tastenkoppler und Bewegungssensoren vorgenommen werden. Somit ist auch ein Fernzugriff, Fernwartung und die Anbindung an die übergeordnete Gebäudeleittechnik möglich.

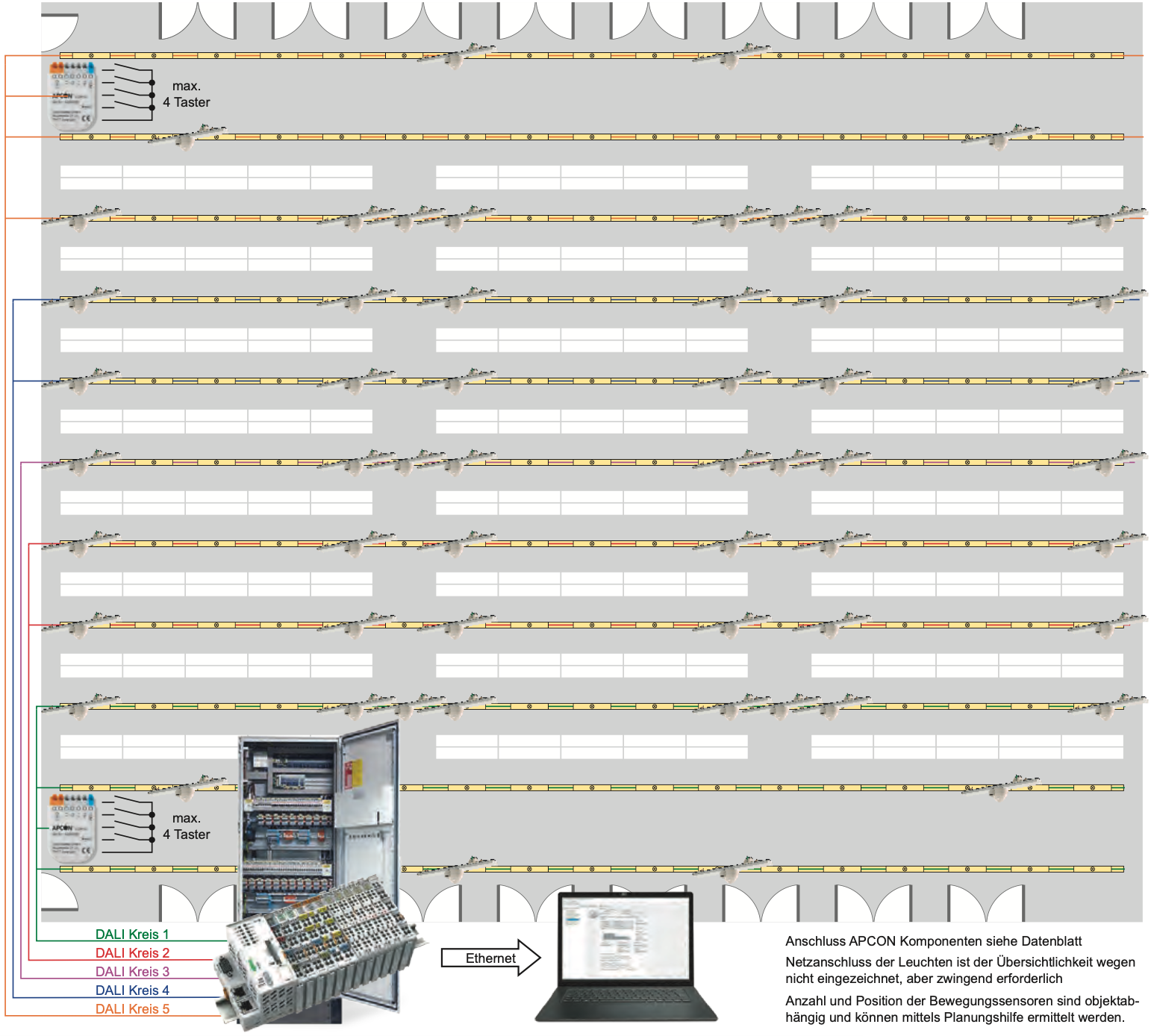

Die RIDI LINIA Lichtbänder sind mit DALI LED-Geräteträgern und mit APCON DALI Sensoren ausgerüstet. Die Lichtbänder sowie die beiden APCON Tastenkoppler sind auf 5 separate DALI Kreise aufgeteilt, die wiederum zum APCON UNLIMITED Lichtsteuerungsschrank geführt werden. In diesem Lichtsteuerungsschrank befindet sich neben der Peripherie der eigentliche SPS Knoten mit dem Controller, an dem alle DALI Kreise und somit alle DALI Teilnehmer angeschlossen werden. Der Zugriff auf diese SPS erfolgt über Ethernet, mit einem Webbrowser auf dem PC. Über die aufgerufene Web-Oberfläche kann die gesamte Beleuchtungsanlage, jeder einzelne LED-Geräteträger, jeder APCON Tastenkoppler und jeder Sensor konfiguriert werden. Über eine weitere Web-Oberfläche kann der Energieverbrauch der gesamten Beleuchtungsanlage oder Teilen derer angezeigt werden. Die erzeugten Daten können zur Auswertung und Dokumentation weiterverwendet werden. Die integrierte Ethernetschnittstelle oder spezifische Gateways ermöglichen die Anbindung an die übergeordnete Gebäudeleittechnik. Fernzugriff und somit auch Fernwartung sind dadurch möglich. Die LINIA LED-Geräteträger, die APCON Tastenkoppler und die APCON DALI Sensoren können über alle RIDI LINIA Lichtbänder und über alle 5 DALI Kreise hinweg frei positioniert, gruppiert und zugeordnet werden, sodass die Beleuchtungs- und Lichtsteuerungslösung bei Umnutzungen wie z.B. einer Änderung der Regalanordnung entsprechend ange­passt werden kann. Die Bewegungserkennung in den Regalgängen, den beiden Kommissionierungsflächen und den Fahrwegen erfolgt immer nach dem gleichen Prinzip.

Bei detektierter Bewegung innerhalb der Erfassungsfelder der APCON Sensoren wird die zugeordnete Beleuchtung vollautomatisch auf die volle Beleuchtungsstärke gesteuert. Nach Wegfall der Bewegung und nach Ablauf einer einstellbaren Nachlaufzeit steuert die Beleuchtung auf einen reduzierten Lichtwert herunter, bevor sie nach Ablauf einer weiteren Nachlaufzeit komplett erlischt. Querbewegungen vor den Regalgängen können durch Bereichseingrenzung an Sensoren ausgeblendet werden. Über die beiden APCON Tastenkopplern in den Installationsdosen hinter den verbauten Tastern (max. 4 Taster können potenzialfrei angeschlossen werden) können Bereiche von Leuchten bzw. Gruppen zusätzlich ein- und ausgeschaltet werden. Statusmeldungen wie Schaltzustände oder mögliche Ausfälle von einzelnen LINIA LED-Geräteträgern oder Gruppen können über eine Visualisierung im Webbrowser eines PC angezeigt werden. Auch die Bedienung von einzelnen Geräteträgern und ganzen Bereichen ist über eine Web-Visualisierung möglich.
