Sporthalle

Aufgabenstellung

Die Beleuchtung einer 3 Felder Sporthalle soll für Kalt- und Warmweißlicht in Tunable White ausgeführt werden. Jedes Hallenfeld soll für sich über ein zentrales, übersichtliches Display hinsichtlich Lichtfarbe und Lichtwert bedienbar sein. Auch die Adressierung und Konfiguration erfolgt über das Gerät. Die Auswahl fester voreingestellter Szenen sowie die individuelle Einstellung von Lichtfarbe und Lichtwert müssen möglich sein. Für größtmögliche Flexibilität muss das Display hierzu genügend Oberflächen und Bedienfelder zur Verfügung stellen können.

APCON Lösung

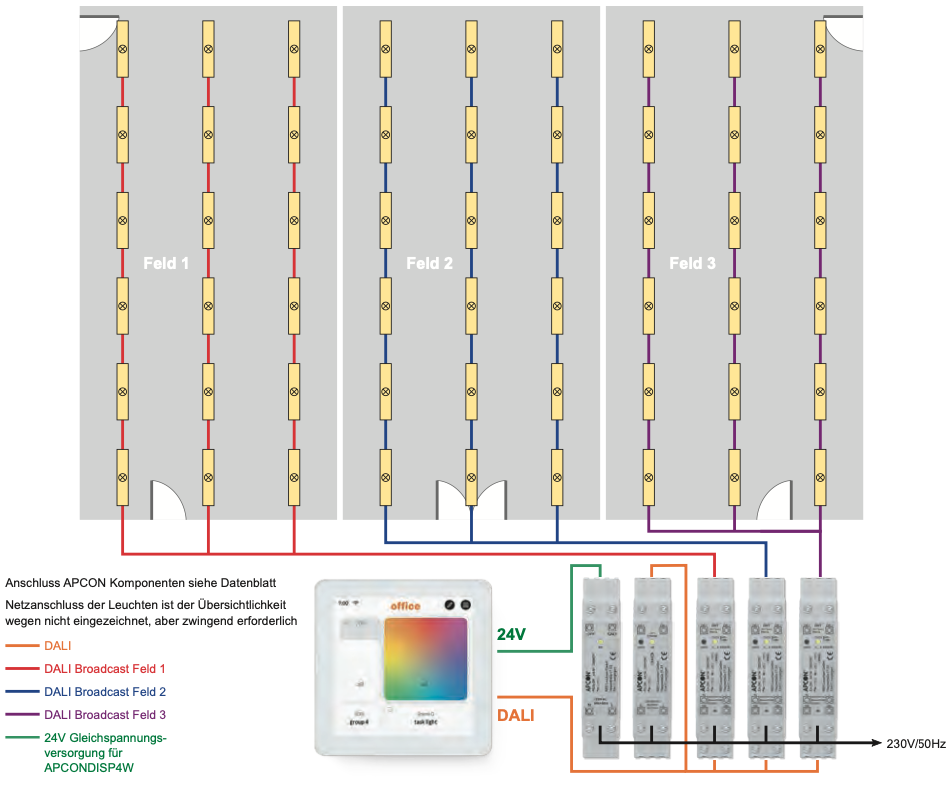

Die Beleuchtung der 3 Felder Sporthalle ist in DALI Tunable White (DT8) ausgeführt und kann zwischen kalt- und warmweißen Licht gesteuert werden. Alle APCON Lichtsteuerungskomponenten sind über eine zweipolige DALI-Leitung miteinander verbunden und werden über das 4“ Farbdisplay APCON DISP4W gesteuert, adressiert und konfiguriert. Die DALI Spannungsversorgung APCON PS-DR versorgt den gesamten DALI Bus. Um die Anzahl der max. möglichen DALI Adressen nicht zu überschreiten, werden die Leuchten in jedem Hallenfeld über das zugeordnete Modul APCON EX-DR zu drei separaten DALI Broadcast Kreisen zusammengefasst. Alle Leuchten in solch einem Broadcast Kreis verhalten sich somit gleich.

Über das Display können die Leuchten des jeweiligen Hallenfeldes auf dem gewünschten Beleuchtungsniveau ein- und ausgeschaltet, individuell auf-/abgedimmt wie auch in der Lichtfarbe zwischen kalt- und warmweißen Licht eingestellt werden. Auf unbegrenzt möglichen Bedienoberflächen zwischen denen mit einer Wischbewegung gewechselt werden kann, können wiederum unzählige Bedienfelder zur Auswahl von zuvor kreierten Beleuchtungsszenen sowie Slider zum Auf- und Abdimmen sowie zur Farblichtsteuerung platziert werden. Somit sind individuelle Bedienoberflächen erstellbar. Gespeist wird das Display über die Spannungsversorgung APCON PS24-DR.

Stückliste APCON Komponenten
