SHL-L 280/1240-840 SM / 0650549
Produktbeschreibung
Deckenleuchte der SHL-Produktfamilie. Lichtlenkung durch Raster, Ausstrahlungscharakteristik symmetrisch, extrem breitstrahlend, Lichtaustritt direkt. Leuchtmittel L-TUBE eingebaut, Austausch durch Endkunde möglich. Die Leuchte generiert einen Bemessungslichtstrom von 11640 lm in Lichtfarbe 840, Lichtstrom einstellbar: Nein. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Stahl, weiß, Schutzart IP40. Pendel- und Deckenmontage der Leuchten mit entsprechenden Befestigungssätzen. Zeitsparende Click-Montage der Leuchten an dem TRAS-Tragschienensystem ohne Öffnen der Leuchte. Ballwurfsichere Pendelmontage der 1- und 2-lampigen Leuchten an einer Tragschiene, 3- und 4-lampige Leuchten an zwei parallelen Tragschienen.Mit dem Zubehör SHL-DB, 0227922 sind die Leuchten ohne Tragschiene direkt an der Decke oder Befestigungsfläche montierbar. Die Leuchte muss hierzu geöffnet werden.Bandmontage über außen liegenden Verbinder SHL-LV, stirnseitige Ausbrechöffnung D 20 für Durchgangsverdrahtung. Mit elektronischem Betriebsgerät On/Off. Austausch durch Fachkraft möglich. Nennspannung 220 - 240 V AC/DC 50 - 60 Hz.
SHL. 180, 280: alle Lampen auf L1 verdrahtet. (180 mit 1 Gerät; 280 mit 2 Geräten) SHL. 380: mittlere Lampe auf L2, äußere Lampen auf L1 verdrahtet. (3 Geräte) SHL. 480: beide mittlere Lampen auf L2 verdrahtet, äußere Lampen auf L1 verdrahtet. (4 Geräte) DALI-Ausführungen: separate Klemme für Steuerleitung, siehe Maßbilder. Notlicht-Ausführungen: separate Klemme für Ersatznetz bzw. Ladephase. Andere Schaltungen auf Anfrage möglich.
Hinweis „ballwurfsicher“: RIDI Leuchten mit dem Ball-Zeichen werden entsprechend den mechanischen und lichttechnischen Erfordernissen an die normgerechte Beleuchtung in Sporthallen hergestellt. Sie erfüllen die Anforderungen an die Ballwurfsicherheit, DIN 18 032, Teil 3.
Die Ballwurfsicherheit bescheinigt den Leuchten eine Robustheit, die auch für Industrieleuchten von großem Vorteil ist.
Bestellinformationen
| Artikelnummer | 0650549 |
| GTIN | 4029299460315 |
| Bruttopreis (Deutschland, exkl. MwSt.) | 816,10 € |
Allgemein
| Produktkategorie | Deckenleuchte |
| Einsatzbereich | Industrie | Sport- und Mehrzweckhallen |
Abmessungen
| Maß L | 1500 mm |
| Maß B | 248 mm |
| Maß H | 80 mm |
| Maß A1 | 1350 mm |
| Maß A2 | |
| Maß AB | 150 mm |
| Maß K | |
| Nettogewicht | 12,1 kg |
Montage
| Montageart | Anbau | Pendel |
Gehäuse
| Farbe | weiß |
| Farbe_Kurz | ws |
| Schutzart | IP40 |
| Stoßfestigkeitsgrad | IK08 |
| Glühdrahtprüfung | 650 °C |
| Zulässige Umgebungstemperatur | -20–33 °C |
| Werkstoff des Gehäuses | Stahl |
| Werkstoff der Abdeckung | PMMA klar |
Elektrische Ausführung
| Art der Steuerung | On/Off |
| Nennspannung | 220–240 V, 0/50–60 Hz |
| Bemessungsleistung | 96,0 W |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Raster |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | extrem breitstrahlend |

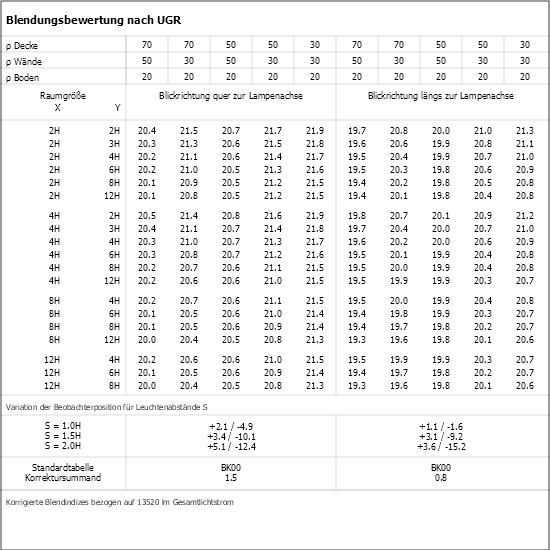

| UGR-Klasse | ≤ 22 |
| Bemessungslichtstrom | 11640 lm |
| Leuchteneffizienz | 121 lm/W |
Leuchtmittel
| Leuchtmittel | L-TUBE |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbtemperatur | 4000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 80.000 h |
| Bemessungslebensdauer L80B10 (tq = 25 °C) | 65.000 h |
Downloadcenter
Prüfzeichen:
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
0207945 -
SHL-LV 1-2..
|
Leuchtenverbinder für SHL-L 180/280, SHL2-AE.., 1 Stück |
|
|
|
0207946 -
SHL-LV 3.. LB
|
Leuchtenverbinder für SHL-L 380, SHL2-AM..., 1 Stück |
|
|
|
0208389 -
SHL-LV 4.. LB
|
Leuchtenverbinder für SHL-L 480, 1 Stück |
|
|
0203626 -
ZGH GLASHEBER
|
Gummisauger zum Anheben des Schutzglases |
|
|
0207852 -
TRAS 4500
|
Tragschiene L = 4,5 m, Stahlblech verzinkt, Gewicht 5,9kg |
|
|
|
0207851 -
TRAS 3000
|
Tragschiene L = 3 m, Stahlblech verzinkt, Gewicht 3,9kg |
|
|
0207860 -
TRAS-V
|
Tragschienenverbinder für TRAS, 1 Stück |
|
|
0207980 -
ZKA-SHL
|
Klemmenabdeckung für SHL, 1 Stück |
|
|
0209083 -
ZKA-SHL-DB
|
Klemmenabdeckung für SHL-DB, 1 Stück |
|
|
0227922 -
SHL-DB
|
Deckenbefestigung für SHL, Deckenabstand 20 mm |
|
|
0200228 -
TRA 002 SHL M5X20
|
Leuchtenabhänger für SHL-Leuchtenserie, Schaukelhaken aus verzinktem Stahl M5x20, 1 Stück |
|
|
0207868 -
TRAS-HD
|
Aufhänger mit Ø 6,0 mm für Deckenmontage, 1 Stück |
|
|
0200251 -
TRA 008 KETTE GALV. VERZ.
|
Kette, verzinkt, maximal 20 kg, Gewicht 0,25 kg/m, 1 Stück |
|
|
0200999 -
TRA 216/224-SHL 3../4..
|
Traverse für SHL 3..+4.., SHL2-AM.., Befestigungs-Abstand 216 mm, 224 mm |
|
|
0205888 -
VLKH
|
Karabinerhaken, Maße 50 mm x 25 mm x 5 mm, maximal 20 kg, 1 Stück |
|
|
0205887 -
VLBP
|
Platte mit Öse, Deckenbefestigung, maximal 20 kg, 1 Stück |
|
|
0208347 -
VLSPSO-KH
|
Spannschloss mit Ösen + Karabiner, Verstellung 50 mm, maximal 20 kg, 1 Stück |
|
|
0207867 -
TRAS-HA
|
Aufhänger für Kette, Einstellmutter, 1 Stück, maximal 20kg |
|
|
0204003 -
ZRO RAHMENÖFFNER
|
Werkzeug zur einfachen Öffnung des Leuchtenrahmens |
|
|
0207853 -
TRAS-A 1500
|
Abdeckung TRAS, L = 1,5 m, verzinkt, ballwurfsicher mit TRAS-AB |
|
|
0207869 -
TRAS-BSHL 1../2..
|
Leuchtenbefestiger für SHL-Leuchten 1/2-lampig mit Klemmenabdeckung |
|
|
|
0207942 -
TRAS-BSHL 3../4..
|
Leuchtenbefestiger für SHL-Leuchten 3/4-lampig mit Klemmenabdeckung |
|
|
