EDLR 235/4000-830 W-DALI / 0331334
Produktbeschreibung
Downlight der EDLR-Produktfamilie. Lichtlenkung durch Reflektor, Ausstrahlungscharakteristik symmetrisch, extrem breitstrahlend, Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 4050 lm in Lichtfarbe 830, Lichtstrom einstellbar: stufenlos. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Aluminium, verkehrsweiß, ähnlich RAL 9016, Schutzart IP20 IP40 raumseitig. Abdeckung aus PC klar. Zusätzlich zu den Standardbefestigungsklammern für Klemmdicken von 0 bis 40 mm, sind als Zubehör spezielle Befestigungssätze wie Paneeleinbausätze, Verstärkungsplatten, Betoneingießtöpfe, Einputzringe, Schräg- und Halbeinbausätze lieferbar. Mit elektronischem Betriebsgerät DALI. Austausch durch Fachkraft möglich. Nennspannung 220 - 240 V AC/DC 50 - 60 Hz.
Bestellinformationen
| Artikelnummer | 0331334 |
| GTIN | 4029299415582 |
| Bruttopreis (Deutschland, exkl. MwSt.) | 423,30 € |
Allgemein
| Produktkategorie | Downlight |
| Einsatzbereich | Bildung | Einzelhandel |
Abmessungen
| Maß H | 135 mm |
| Maß D | 235 mm |
| Maß D2 | 235 mm |
| Maß B1 | 115 mm |
| Maß DE max | 225 mm |
| Maß DE min | 223 mm |
| Maß HE | 140 mm |
| Maß L1 | 255 mm |
| Maß L4 | 275 mm |
| Nettogewicht | 1,040 kg |
Montage
| Montageart | Einbau |
Gehäuse
| Farbe | verkehrsweiß, ähnlich RAL 9016 |
| Schutzart | IP20 | IP40 raumseitig |
| Glühdrahtprüfung | 650 °C |
| Zulässige Umgebungstemperatur | 0–25 °C |
| Werkstoff des Gehäuses | Aluminium |
| Werkstoff der Abdeckung | PC klar |
Elektrische Ausführung
| Art der Steuerung | DALI |
| Nennspannung | 220–240 V, 0/50–60 Hz |
| Bemessungsleistung | 31,0 W |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Reflektor |
| Reflektor | weiß |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | extrem breitstrahlend |

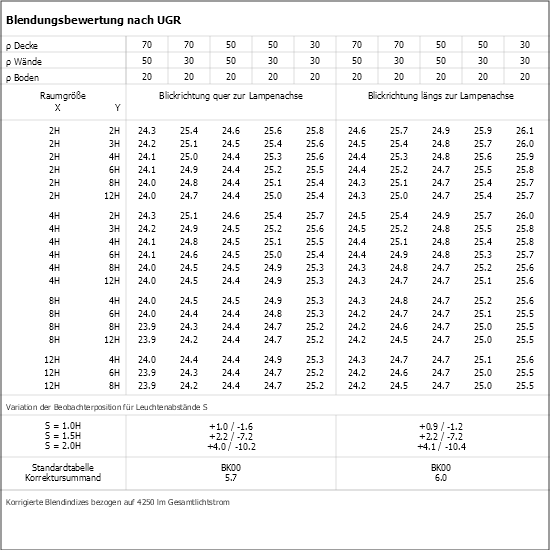

| UGR-Klasse | ≤ 25 |
| Bemessungslichtstrom | 4050 lm |
| Leuchteneffizienz | 131 lm/W |
Leuchtmittel
| Leuchtmittel | LED-M |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbtemperatur | 3000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter
Prüfzeichen:
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
0201069 -
UGEBD ... -UR
|
Umschaltrelais für EBD... (nicht HIT-Bestückung) |
|
|
0203010 -
BET EDLR 235
|
Beton-Einbautopf für EDLR 235, nur für Ortbeton, maximal 3000 lm |
|
|
| 0208867 - DR235-DPO-K-D-W | Mikroprismenscheibe opal, Dekorring aus PC, weiß für Downlight Ø 235 mm |
|
|
| 0208857 - DR235-DPS-K-D-W | Mikroprismenscheibe, Dekorring aus PC, weiß für Downlight Ø 235mm |
|
|
0202676//636 -
DR235-DR-K-ES
|
Dekorring aus Edelstahl gebürstet für Downlight 235 |
|
|
|
0202676//609 -
DR235-DR-K-SG
|
Dekorring aus Aluminium silber glänzend für Downlight 235 |
|
|
|
0202676//607 -
DR235-DR-K-SM
|
Dekorring aus Aluminium silber matt für Downlight 235 |
|
|
|
0202676 -
DR235-DR-K-W
|
Dekorring aus Kunststoff weiß für Downlight 235 |
|
|
0202749 -
DR235-HO-K-D-W
|
Dekorring weiß, Kunstglas gewölbt opal für Downlight 235 |
|
|
| 0202803//701 - DR235-HWNR1-K-D-W | Hinweisschild Nummer 1 mit Dekorring weiß für Downlight 235 |
|
|
| 0202803//711 - DR235-HWNR11-K-D-W | Hinweisschild Nummer 11 mit Dekorring weiß für Downlight 235 |
|
|
| 0202803//712 - DR235-HWNR12-K-D-W | Hinweisschild Nummer 12 mit Dekorring weiß für Downlight 235 |
|
|
0202803//724 -
DR235-HWNR24-K-D-W
|
Hinweisschild Nummer 24 mit Dekorring weiß für Downlight 235 |
|
|
| 0202803//704 - DR235-HWNR4-K-D-W | Hinweisschild Nummer 4 mit Dekorring weiß für Downlight 235 |
|
|
| 0202803//705 - DR235-HWNR5-K-D-W | Hinweisschild Nummer 5 mit Dekorring weiß für Downlight 235 |
|
|
| 0202803//708 - DR235-HWNR8-K-D-W | Hinweisschild Nummer 8 mit Dekorring weiß für Downlight 235 |
|
|
0204885 -
DR235-MPS-G-D-W
|
Mikroprismenscheibe mit Dekorring weiß für Downlight 235 |
|
|
| 0209008 - DR235-MPS-K-D-W | Mikroprismenscheibe, Dekorring aus PC, weiß, für Downlight Ø 235 mm |
|
|
0202693 -
DR235-RM-G-SB-W
|
Dekorring aus Einscheibensicherheitsglas (ESG), mattiert, innen offen mit Ring weiß für Downlight 235 |
|
|
0202864 -
DR235-SK-G-D-W
|
Dekorring weiß, Floatglassscheibe klar für Downlight 235 |
|
|
|
0202735 -
DR235-SM-G-D-W
|
Dekorscheibe aus Floatglas, außen mattiert, Dekorring weiß für Downlight 235 |
|
|
0202740 -
DR235-SO-G-D-W
|
Dekorring weiß, Floatglassscheibe opal für Downlight 235 |
|
|
| 0208862 - DR235-SOM-K-D-W | Scheibe opal satiniert, Dekorring aus PC, weiß für Downlight Ø 235 mm |
|
|
0202684 -
DR235-SPM-G-SB-W
|
Dekorglasscheibe aus Einscheibensicherheitsglas (ESG), innen mattiert, Dekorring weiß für Downlight 235 |
|
|
0202702 -
DR235-SPMA-G-SB-W
|
Dekorglasscheibe aus Einscheibensicherheitsglas (ESG), aussen mattiert, Dekorring weiß für Downlight 235 |
|
|
0202812 -
HES EBD 235/50
|
Halbeinbausatz, Höhe 50 mm für Einbaudownlight 235 |
|
|
0202786 -
PES EBD. 235/100/150
|
Paneeleinbausatz Modul 100 und 150 für Einbaudownlight 235 |
|
|
|
0202787 -
PES EBD. 235/200
|
Paneeleinbausatz Modul 100 und 200 für Einbaudownlight 235 |
|
|
| 0202900 - PES EBD... UGEBD | Montagewinkel für Geräteträger UGEBD in Verb. mit PES EBD... |
|
|
0202794 -
VP EBD. 235-600
|
Verstärkungsplatte für nicht biegesteife Decken Modul 600 |
|
|
|
0202921 -
VP EBD. 235-625
|
Verstärkungsplatte für nicht biegesteife Decken Modul 625 |
|
|
0202928 -
ZES EBD 150-235/80
|
Befestigungssatz EBD 150-235, für Deckenstärken bis 80 mm |
|
|
| 0202497 - ZV-EDLR-B90 | Fresnellinse für LED-Platine, transparent aus PC, 90° Ausstrahlwinkel |
|
|
| 0202496 - ZV-EDLR-T60 | Fresnellinse für LED-Platine, transparent aus PC, 60° Ausstrahlwinkel |
|
|
0209458 -
ZADR-EDLR235-DM250
|
Abdeckring für EDLR 235 bis Deckenöffnung Durchmesser 240 mm |
|
|
0209459 -
ZADR-EDLR235-DM270
|
Abdeckring für EDLR 235 bis Deckenöffnung Durchmesser 260 mm |
|
|
Downlight der EDLR-Produktfamilie. Lichtlenkung durch Reflektor, Ausstrahlungscharakteristik symmetrisch, extrem breitstrahlend, Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 4050 lm in Lichtfarbe 830, Lichtstrom einstellbar: stufenlos. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Aluminium, verkehrsweiß, ähnlich RAL 9016, Schutzart IP20 IP40 raumseitig. Abdeckung aus PC klar. Zusätzlich zu den Standardbefestigungsklammern für Klemmdicken von 0 bis 40 mm, sind als Zubehör spezielle Befestigungssätze wie Paneeleinbausätze, Verstärkungsplatten, Betoneingießtöpfe, Einputzringe, Schräg- und Halbeinbausätze lieferbar. Mit elektronischem Betriebsgerät DALI. Austausch durch Fachkraft möglich. Nennspannung 220 - 240 V AC/DC 50 - 60 Hz.
Bestellinformationen
| Artikelnummer | 0331334 |
| GTIN | 4029299415582 |
| Bruttopreis (Deutschland, exkl. MwSt.) | 423,30 € |
Allgemein
| Produktkategorie | Downlight |
| Einsatzbereich | Bildung | Einzelhandel |
Abmessungen
| Maß H | 135 mm |
| Maß D | 235 mm |
| Maß D2 | 235 mm |
| Maß B1 | 115 mm |
| Maß DE max | 225 mm |
| Maß DE min | 223 mm |
| Maß HE | 140 mm |
| Maß L1 | 255 mm |
| Maß L4 | 275 mm |
| Nettogewicht | 1,040 kg |
Montage
| Montageart | Einbau |
Gehäuse
| Farbe | verkehrsweiß, ähnlich RAL 9016 |
| Schutzart | IP20 | IP40 raumseitig |
| Glühdrahtprüfung | 650 °C |
| Zulässige Umgebungstemperatur | 0–25 °C |
| Werkstoff des Gehäuses | Aluminium |
| Werkstoff der Abdeckung | PC klar |
Elektrische Ausführung
| Art der Steuerung | DALI |
| Nennspannung | 220–240 V, 0/50–60 Hz |
| Bemessungsleistung | 31,0 W |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Reflektor |
| Reflektor | weiß |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | extrem breitstrahlend |
| UGR-Klasse | ≤ 25 |
| Bemessungslichtstrom | 4050 lm |
| Leuchteneffizienz | 131 lm/W |
Leuchtmittel
| Leuchtmittel | LED-M |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbtemperatur | 3000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
