EDLR-E2 195/2000-840 WS-EDS3 / 0326638//377
Produktbeschreibung
Downlight der EDLR-E2-Produktfamilie. Lichtlenkung durch Abdeckung opal, Ausstrahlungscharakteristik symmetrisch, extrem breitstrahlend, Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 1910 lm in Lichtfarbe 840, Lichtstrom einstellbar: Nein. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Kunststoff, verkehrsweiß, ähnlich RAL 9016, Schutzart IP20 IP44 raumseitig. Abdeckung aus PC opal. Befestigungsklammern für Klemmdicken von 0 bis 20 mm standardmäßig an das Leuchtengehäuse vormontiert. Mit elektronischem Betriebsgerät On/Off. Austausch durch Fachkraft möglich. Nennspannung 220 - 240 V AC/DC 50 - 60 Hz.
Hinweis: Leuchtenlichtstrom im Notlichtbetrieb: ca. 500 lm
Bestellinformationen
| Artikelnummer | 0326638//377 |
| GTIN | 4029299505689 |
| Bruttopreis (Deutschland, exkl. MwSt.) | 467,70 € |
Allgemein
| Produktkategorie | Downlight |
| Einsatzbereich | Bildung | Einzelhandel |
Abmessungen
| Maß H | 65 mm |
| Maß D | 195 mm |
| Maß D2 | 195 mm |
| Maß B1 | 90 mm |
| Maß DE max | 185 mm |
| Maß DE min | 181 mm |
| Maß HE | 105 mm |
| Maß L1 | 245 mm |
| Maß L4 | 265 mm |
| Nettogewicht | 0,880 kg |
Montage
| Montageart | Einbau |
| Montageort | Decke |
Gehäuse
| Farbe | verkehrsweiß, ähnlich RAL 9016 |
| Schutzart | IP20 | IP44 raumseitig |
| Stoßfestigkeitsgrad | IK07 |
| Glühdrahtprüfung | 650 °C |
| Zulässige Umgebungstemperatur | 0–25 °C |
| Werkstoff des Gehäuses | Kunststoff |
| Werkstoff der Abdeckung | PC opal |
Elektrische Ausführung
| Art der Steuerung | On/Off |
| Nennspannung | 220–240 V, 0/50–60 Hz |
| Bemessungsleistung | 14,5 W |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Abdeckung opal |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | extrem breitstrahlend |

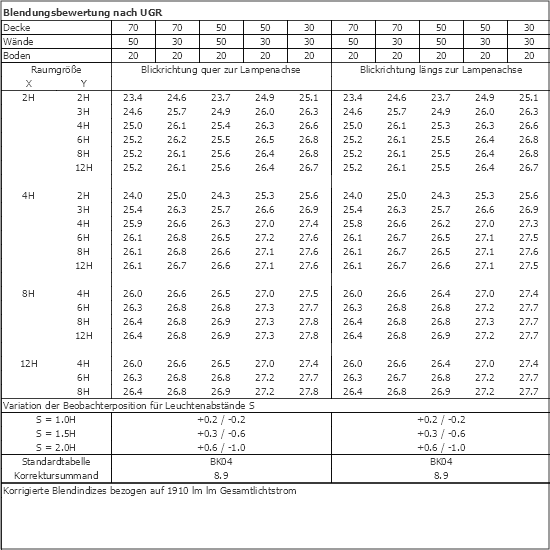

| UGR-Klasse | > 25 |
| Bemessungslichtstrom | 1910 lm |
| Leuchteneffizienz | 132 lm/W |
Leuchtmittel
| Leuchtmittel | LED-M |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbtemperatur | 4000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
Notbeleuchtung
| Einspeisung | Einzelbatterie |
| Schaltungsart | Dauerschaltung |
| Leuchtdauer | 3 h |
| Bemessungslichtstrom im Notbetrieb | 500 lm |
| Automatischer Selbsttest | Ja |
| Überwachungseinrichtung | automatischer Selbsttest |
| Akkutyp | NiCd |
Downloadcenter
Prüfzeichen:
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
| 0203035 - ZAL-ST-GST18I3-SKI SW/0.3 | Anschlussleitung 0,3 m Wieland 3-polig GST18i3, schwarz, SKI |
|
|
| 0203021 - ZEL-T-GST18I3 SW | T-Verteiler Wieland 3-polig, GST18i3, schwarz |
|
|
| 0203014 - ZAL-ST-GST18I3-SKII SW/0.3 | Anschlussleitung 0,3 m Wieland 3-polig, GST18i3, schwarz, SKII |
|
|
| 0202497 - ZV-EDLR-B90 | Fresnellinse für LED-Platine, transparent aus PC, 90° Ausstrahlwinkel |
|
|
| 0202496 - ZV-EDLR-T60 | Fresnellinse für LED-Platine, transparent aus PC, 60° Ausstrahlwinkel |
|
|
0209456 -
ZADR-EDLR195-DM210
|
Abdeckring für EDLR 195 bis Deckenöffnung Durchmesser 200 mm |
|
|
0209457 -
ZADR-EDLR195-DM230
|
Abdeckring für EDLR 195 bis Deckenöffnung Durchmesser 220 mm |
|
|
0202784 -
PES EBD. 195/100/150
|
Paneeleinbausatz Modul 100 und 150 für Einbaudownlight 195 |
|
|
|
0202785 -
PES EBD. 195/100/200
|
Paneeleinbausatz Modul 100 und 200 für Einbaudownlight 195 |
|
|
Downlight der EDLR-E2-Produktfamilie. Lichtlenkung durch Abdeckung opal, Ausstrahlungscharakteristik symmetrisch, extrem breitstrahlend, Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 1910 lm in Lichtfarbe 840, Lichtstrom einstellbar: Nein. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Kunststoff, verkehrsweiß, ähnlich RAL 9016, Schutzart IP20 IP44 raumseitig. Abdeckung aus PC opal. Befestigungsklammern für Klemmdicken von 0 bis 20 mm standardmäßig an das Leuchtengehäuse vormontiert. Mit elektronischem Betriebsgerät On/Off. Austausch durch Fachkraft möglich. Nennspannung 220 - 240 V AC/DC 50 - 60 Hz.
Hinweis: Leuchtenlichtstrom im Notlichtbetrieb: ca. 500 lm
Bestellinformationen
| Artikelnummer | 0326638//377 |
| GTIN | 4029299505689 |
| Bruttopreis (Deutschland, exkl. MwSt.) | 467,70 € |
Allgemein
| Produktkategorie | Downlight |
| Einsatzbereich | Bildung | Einzelhandel |
Abmessungen
| Maß H | 65 mm |
| Maß D | 195 mm |
| Maß D2 | 195 mm |
| Maß B1 | 90 mm |
| Maß DE max | 185 mm |
| Maß DE min | 181 mm |
| Maß HE | 105 mm |
| Maß L1 | 245 mm |
| Maß L4 | 265 mm |
| Nettogewicht | 0,880 kg |
Montage
| Montageart | Einbau |
| Montageort | Decke |
Gehäuse
| Farbe | verkehrsweiß, ähnlich RAL 9016 |
| Schutzart | IP20 | IP44 raumseitig |
| Stoßfestigkeitsgrad | IK07 |
| Glühdrahtprüfung | 650 °C |
| Zulässige Umgebungstemperatur | 0–25 °C |
| Werkstoff des Gehäuses | Kunststoff |
| Werkstoff der Abdeckung | PC opal |
Elektrische Ausführung
| Art der Steuerung | On/Off |
| Nennspannung | 220–240 V, 0/50–60 Hz |
| Bemessungsleistung | 14,5 W |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Abdeckung opal |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | extrem breitstrahlend |
| UGR-Klasse | > 25 |
| Bemessungslichtstrom | 1910 lm |
| Leuchteneffizienz | 132 lm/W |
Leuchtmittel
| Leuchtmittel | LED-M |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbtemperatur | 4000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
Notbeleuchtung
| Einspeisung | Einzelbatterie |
| Schaltungsart | Dauerschaltung |
| Leuchtdauer | 3 h |
| Bemessungslichtstrom im Notbetrieb | 500 lm |
| Automatischer Selbsttest | Ja |
| Überwachungseinrichtung | automatischer Selbsttest |
| Akkutyp | NiCd |
Downloadcenter

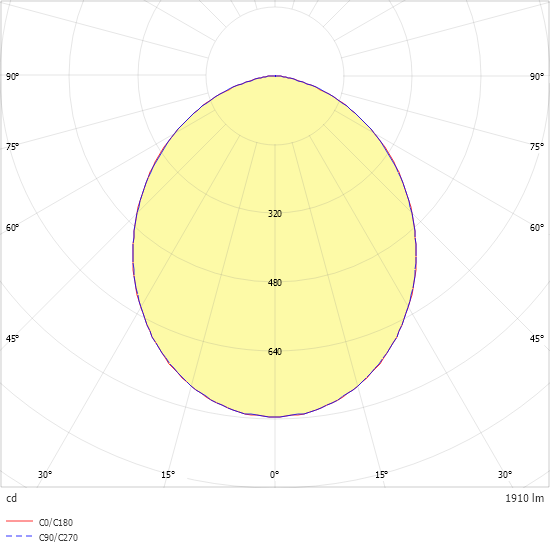

Lichtverteilkurve
