EDLQ 235/2000-840 SM / 0321379
Produktbeschreibung
Downlight der EDLQ-Produktfamilie. Lichtlenkung durch Reflektor, Ausstrahlungscharakteristik symmetrisch, breitstrahlend, Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 2020 lm in Lichtfarbe 840, Lichtstrom einstellbar: Nein. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Stahl, weiß, Schutzart IP20. Abdeckung aus PC klar. Standardbefestigungsklammern für Klemmdicken von 0 bis 40 mm. Andere Klemmdicken oder Befestigungssätze für spezielle Decken auf Anfrage. Mit elektronischem Betriebsgerät On/Off. Austausch durch Fachkraft möglich. Nennspannung 230 - 240 V AC/DC 50 - 60 Hz.
Bestellinformationen
| GTIN | 4029299443233 |
| Bruttopreis (Deutschland, exkl. MwSt.) | 239,60 € |
Allgemein
| Produktkategorie | Downlight |
| Einsatzbereich | Bildung | Einzelhandel |
Abmessungen
| Maß L | 235 mm |
| Maß B | 235 mm |
| Maß H | 137 mm |
| Maß B1 | 90 mm |
| Maß BA max | 210 mm |
| Maß BA min | 207 mm |
| Maß HE | 140 mm |
| Maß L1 | 245 mm |
| Maß L4 | 265 mm |
| Maß Q | 235 mm |
| Nettogewicht | 1,740 kg |
Montage
| Montageart | Einbau |
Gehäuse
| Farbe | weiß |
| Schutzart | IP20 |
| Glühdrahtprüfung | 650 °C |
| Werkstoff des Gehäuses | Stahl |
| Werkstoff der Abdeckung | PC klar |
Elektrische Ausführung
| Art der Steuerung | On/Off |
| Nennspannung | 230–240 V, 0/50–60 Hz |
| Bemessungsleistung | 16,0 W |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Reflektor |
| Reflektor | matt |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | breitstrahlend |

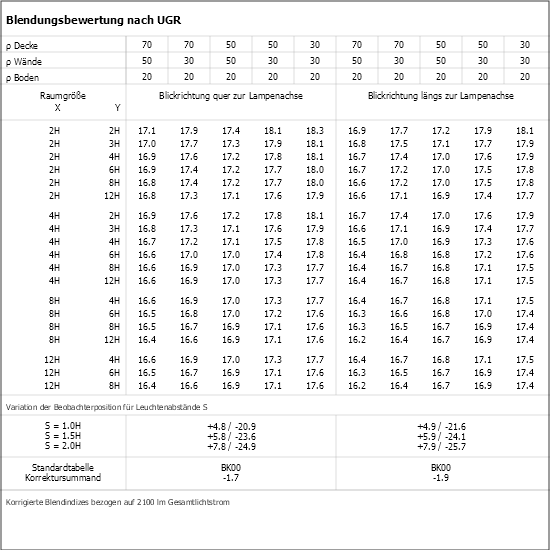

| UGR-Klasse | ≤ 16 |
| Bemessungslichtstrom | 2020 lm |
| Leuchteneffizienz | 126,3 lm/W |
Leuchtmittel
| Leuchtmittel | LED-M |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbtemperatur | 4000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter
Prüfzeichen:
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
| 0203031 - BET EDLQ 235 | Beton-Einbautopf für EDLQ 235, nur für Ortbeton, maximal 3000 lm |
|
|
| 0208877 - DQ235-ASLP-K-D-W | Scheibe PMMA, Längsprismen für asym. Lichtverteilung, weiß für Downlight Kantenlänge 235 mm |
|
|
| 0209011 - DQ235-DPO-K-D-W | Mikroprismenscheibe opal, Rahmen aus PC, weiß für Downlight Kantenlänge 235 mm |
|
|
| 0209014 - DQ235-DPS-K-D-W | Mikroprismenscheibe, Rahmen aus PC, weiß für Downlight Kantenlänge 235mm |
|
|
0204427 -
DQ235-DR-B-W
|
Metalldekorrahmen weiß, für Downlight EBDQ 235 |
|
|
| 0209020 - DQ235-MPS-K-D-W | Mikroprismenscheibe, Rahmen aus PC, weiß für Downlight Kantenlänge 235mm |
|
|
| 0204177 - DQ235-RM-G-SB-W | Hartglasscheibe mattiert, Rahmen aus PC, weiß für Downlight mit einer Kantenlänge von 150 mm |
|
|
0204437 -
DQ235-SK-G-D-W
|
Dekorglasscheibe aus Floatglas klar, Rahmen in Farbe weiß EBDQ / ABDQ 235 |
|
|
0204432 -
DQ235-SM-G-D-W
|
Dekorglasscheibe aus Floatglas außen mattiert, Rahmen in Farbe weiß EBDQ / ABDQ 235 |
|
|
| 0204866 - DQ235-SM-K-D-W | Scheibe satiniert, Dekorring aus PC, weiß für Downlight Kantenlänge 235 mm |
|
|
0204165 -
DQ235-SO-G-D-W
|
Dekorglasscheibe aus Floatglas opal, Rahmen in Farbe weiß EBDQ / ABDQ 235 |
|
|
| 0209017 - DQ235-SOM-K-D-W | Scheibe opal satiniert, Rahmen aus PC, weiß für Downlight Kantenlänge 235mm |
|
|
0204422 -
DQ235-SPM-G-SB-W
|
Dekorglasscheibe aus Einscheibensicherheitsglas (ESG), innen mattiert, Rahmen weiß EBDQ / ABDQ 235 |
|
|
0201069 -
UGEBD ... -UR
|
Umschaltrelais für EBD... (nicht HIT-Bestückung) |
|
|
| 0202497 - ZV-EDLR-B90 | Fresnellinse für LED-Platine, transparent aus PC, 90° Ausstrahlwinkel |
|
|
| 0202478 - ZV-EDLR-DO | Abdeckung aus PC opal |
|
|
| 0202496 - ZV-EDLR-T60 | Fresnellinse für LED-Platine, transparent aus PC, 60° Ausstrahlwinkel |
|
|
Downlight der EDLQ-Produktfamilie. Lichtlenkung durch Reflektor, Ausstrahlungscharakteristik symmetrisch, breitstrahlend, Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 2020 lm in Lichtfarbe 840, Lichtstrom einstellbar: Nein. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Stahl, weiß, Schutzart IP20. Abdeckung aus PC klar. Standardbefestigungsklammern für Klemmdicken von 0 bis 40 mm. Andere Klemmdicken oder Befestigungssätze für spezielle Decken auf Anfrage. Mit elektronischem Betriebsgerät On/Off. Austausch durch Fachkraft möglich. Nennspannung 230 - 240 V AC/DC 50 - 60 Hz.
Bestellinformationen
| GTIN | 4029299443233 |
| Bruttopreis (Deutschland, exkl. MwSt.) | 239,60 € |
Allgemein
| Produktkategorie | Downlight |
| Einsatzbereich | Bildung | Einzelhandel |
Abmessungen
| Maß L | 235 mm |
| Maß B | 235 mm |
| Maß H | 137 mm |
| Maß B1 | 90 mm |
| Maß BA max | 210 mm |
| Maß BA min | 207 mm |
| Maß HE | 140 mm |
| Maß L1 | 245 mm |
| Maß L4 | 265 mm |
| Maß Q | 235 mm |
| Nettogewicht | 1,740 kg |
Montage
| Montageart | Einbau |
Gehäuse
| Farbe | weiß |
| Schutzart | IP20 |
| Glühdrahtprüfung | 650 °C |
| Werkstoff des Gehäuses | Stahl |
| Werkstoff der Abdeckung | PC klar |
Elektrische Ausführung
| Art der Steuerung | On/Off |
| Nennspannung | 230–240 V, 0/50–60 Hz |
| Bemessungsleistung | 16,0 W |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Reflektor |
| Reflektor | matt |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | breitstrahlend |
| UGR-Klasse | ≤ 16 |
| Bemessungslichtstrom | 2020 lm |
| Leuchteneffizienz | 126,3 lm/W |
Leuchtmittel
| Leuchtmittel | LED-M |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbtemperatur | 4000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter
Lichtverteilkurve
Prüfzeichen:
Attribute:
Scheibe PMMA, Längsprismen für asym. Lichtverteilung, weiß für Downlight Kantenlänge 235 mm
Mikroprismenscheibe opal, Rahmen aus PC, weiß für Downlight Kantenlänge 235 mm
Hartglasscheibe mattiert, Rahmen aus PC, weiß für Downlight mit einer Kantenlänge von 150 mm
0204432 -
DQ235-SM-G-D-W
Dekorglasscheibe aus Floatglas außen mattiert, Rahmen in Farbe weiß EBDQ / ABDQ 235
Scheibe opal satiniert, Rahmen aus PC, weiß für Downlight Kantenlänge 235mm
0204422 -
DQ235-SPM-G-SB-W
Dekorglasscheibe aus Einscheibensicherheitsglas (ESG), innen mattiert, Rahmen weiß EBDQ / ABDQ 235
