EDLQ 235/3000-840 SM-EDS3 / 0321381//377
Produktbeschreibung
Downlight der EDLQ-Produktfamilie. Lichtlenkung durch Reflektor, Ausstrahlungscharakteristik symmetrisch, breitstrahlend, Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 3180 lm in Lichtfarbe 840, Lichtstrom einstellbar: Nein. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Stahl, weiß, Schutzart IP20. Abdeckung aus PC klar. Standardbefestigungsklammern für Klemmdicken von 0 bis 40 mm. Andere Klemmdicken oder Befestigungssätze für spezielle Decken auf Anfrage. Mit elektronischem Betriebsgerät On/Off. Austausch durch Fachkraft möglich. Nennspannung 230 - 240 V AC/DC 50 - 60 Hz.
Hinweis: Leuchtenlichtstrom im Notlichtbetrieb: ca. 500 lm
Bestellinformationen
| GTIN | 4029299485905 |
| Bruttopreis (Deutschland, exkl. MwSt.) | 542,20 € |
Allgemein
| Produktkategorie | Downlight |
| Einsatzbereich | Bildung | Einzelhandel |
Abmessungen
| Maß L | 235 mm |
| Maß B | 235 mm |
| Maß H | 160 mm |
| Maß B1 | 115 mm |
| Maß BA max | 210 mm |
| Maß BA min | 207 mm |
| Maß HE | 165 mm |
| Maß L1 | 255 mm |
| Maß L4 | 275 mm |
| Maß Q | 235 mm |
| Nettogewicht | 2,25 kg |
Montage
| Montageart | Einbau |
Gehäuse
| Farbe | weiß |
| Schutzart | IP20 |
| Glühdrahtprüfung | 650 °C |
| Zulässige Umgebungstemperatur | 0–25 °C |
| Werkstoff des Gehäuses | Stahl |
| Werkstoff der Abdeckung | PC klar |
Elektrische Ausführung
| Art der Steuerung | On/Off |
| Nennspannung | 230–240 V, 0/50–60 Hz |
| Bemessungsleistung | 23,0 W |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Reflektor |
| Reflektor | matt |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | breitstrahlend |

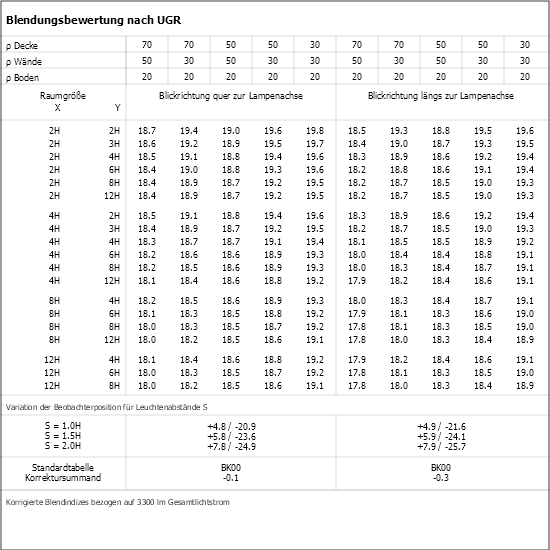

| UGR-Klasse | ≤ 19 |
| Bemessungslichtstrom | 3180 lm |
| Leuchteneffizienz | 138,3 lm/W |
Leuchtmittel
| Leuchtmittel | LED-M |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbtemperatur | 4000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
Notbeleuchtung
| Einspeisung | Einzelbatterie |
| Schaltungsart | Dauerschaltung |
| Leuchtdauer | 3 h |
| Bemessungslichtstrom im Notbetrieb | 500 lm |
| Automatischer Selbsttest | Ja |
| Überwachungseinrichtung | automatischer Selbsttest |
| Akkutyp | NiCd |
Downloadcenter
Prüfzeichen:
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
| 0209014 - DQ235-DPS-K-D-W | Mikroprismenscheibe, Rahmen aus PC, weiß für Downlight Kantenlänge 235mm |
|
|
| 0209020 - DQ235-MPS-K-D-W | Mikroprismenscheibe, Rahmen aus PC, weiß für Downlight Kantenlänge 235mm |
|
|
| 0208877 - DQ235-ASLP-K-D-W | Scheibe PMMA, Längsprismen für asym. Lichtverteilung, weiß für Downlight Kantenlänge 235 mm |
|
|
| 0209011 - DQ235-DPO-K-D-W | Mikroprismenscheibe opal, Rahmen aus PC, weiß für Downlight Kantenlänge 235 mm |
|
|
| 0204177 - DQ235-RM-G-SB-W | Hartglasscheibe mattiert, Rahmen aus PC, weiß für Downlight mit einer Kantenlänge von 150 mm |
|
|
| 0202497 - ZV-EDLR-B90 | Fresnellinse für LED-Platine, transparent aus PC, 90° Ausstrahlwinkel |
|
|
| 0202496 - ZV-EDLR-T60 | Fresnellinse für LED-Platine, transparent aus PC, 60° Ausstrahlwinkel |
|
|
| 0204866 - DQ235-SM-K-D-W | Scheibe satiniert, Dekorring aus PC, weiß für Downlight Kantenlänge 235 mm |
|
|
| 0209017 - DQ235-SOM-K-D-W | Scheibe opal satiniert, Rahmen aus PC, weiß für Downlight Kantenlänge 235mm |
|
|
0204422 -
DQ235-SPM-G-SB-W
|
Dekorglasscheibe aus Einscheibensicherheitsglas (ESG), innen mattiert, Rahmen weiß EBDQ / ABDQ 235 |
|
|
| 0203031 - BET EDLQ 235 | Beton-Einbautopf für EDLQ 235, nur für Ortbeton, maximal 3000 lm |
|
|
0204427 -
DQ235-DR-B-W
|
Metalldekorrahmen weiß, für Downlight EBDQ 235 |
|
|
0204432 -
DQ235-SM-G-D-W
|
Dekorglasscheibe aus Floatglas außen mattiert, Rahmen in Farbe weiß EBDQ / ABDQ 235 |
|
|
| 0202478 - ZV-EDLR-DO | Abdeckung aus PC opal |
|
|
0204437 -
DQ235-SK-G-D-W
|
Dekorglasscheibe aus Floatglas klar, Rahmen in Farbe weiß EBDQ / ABDQ 235 |
|
|
0204165 -
DQ235-SO-G-D-W
|
Dekorglasscheibe aus Floatglas opal, Rahmen in Farbe weiß EBDQ / ABDQ 235 |
|
|
