EDLQ 195/1100-840 W-EDS3 / 0321341//377
Produktbeschreibung
Downlight der EDLQ-Produktfamilie. Lichtlenkung durch Reflektor, Ausstrahlungscharakteristik symmetrisch, extrem breitstrahlend, Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 1170 lm in Lichtfarbe 840, Lichtstrom einstellbar: Nein. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Stahl, verkehrsweiß, ähnlich RAL 9016, Schutzart IP20. Abdeckung aus PC klar. Standardbefestigungsklammern für Klemmdicken von 0 bis 25 mm. Andere Klemmdicken oder Befestigungssätze für spezielle Decken auf Anfrage. Mit elektronischem Betriebsgerät On/Off. Austausch durch Fachkraft möglich. Nennspannung 230 - 240 V AC/DC 50 - 60 Hz.
Hinweis: Leuchtenlichtstrom im Notlichtbetrieb: ca. 500 lm
Bestellinformationen
Artikelnummer | 0321341//377 |
GTIN | 4029299485509 |
Bruttopreis (Deutschland, exkl. MwSt.) | 477,40 € |
Allgemein
Produktkategorie | Downlight |
Einsatzbereich | Bildung | Einzelhandel |
Abmessungen
Maß L | 195 mm |
Maß B | 195 mm |
Maß H | 75 mm |
Maß B1 | 115 mm |
Maß BA max | 170 mm |
Maß BA min | 167 mm |
Maß HE | 125 mm |
Maß L1 | 255 mm |
Maß L4 | 275 mm |
Maß Q | 195 mm |
Nettogewicht | 1,74 kg |
Montage
Montageart | Einbau |
Gehäuse
Farbe | verkehrsweiß, ähnlich RAL 9016 |
Farbe_Kurz | ws |
Schutzart | IP20 |
Glühdrahtprüfung | 650 °C |
Zulässige Umgebungstemperatur | 0–25 °C |
Werkstoff des Gehäuses | Stahl |
Werkstoff der Abdeckung | PC klar |
Elektrische Ausführung
Art der Steuerung | On/Off |
Nennspannung | 230–240 V, 0/50–60 Hz |
Bemessungsleistung | 8,0 W |
Schutzklasse | I |
Lichttechnik
Lichtlenker | Reflektor |
Reflektor | weiß |
Lichtaustritt | direkt |
Lichtverteilung | symmetrisch |
Ausstrahlungscharakteristik | extrem breitstrahlend |

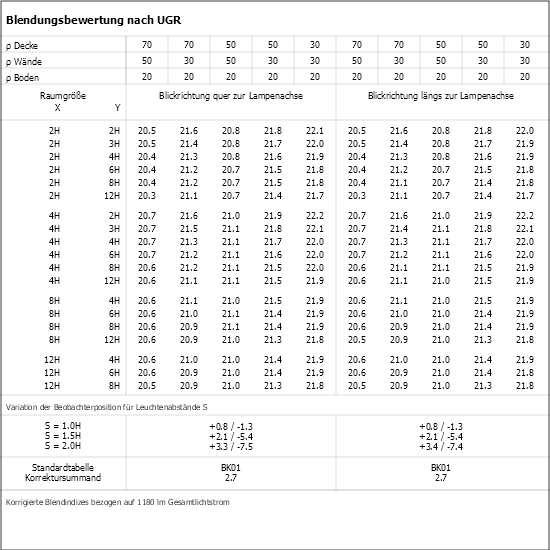

UGR-Klasse | ≤ 22 |
Bemessungslichtstrom | 1170 lm |
Leuchteneffizienz | 146 lm/W |
Leuchtmittel
Leuchtmittel | LED-M |
Inklusive Leuchtmittel | Ja |
Farbwiedergabeindex Ra | ≥ 80 |
Farbtemperatur | 4000 K |
Farborttoleranz (SDCM) | < 3 SDCM |
Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
Notbeleuchtung
Einspeisung | Einzelbatterie |
Schaltungsart | Dauerschaltung |
Leuchtdauer | 3 h |
Bemessungslichtstrom im Notbetrieb | 500 lm |
Automatischer Selbsttest | Ja |
Überwachungseinrichtung | automatischer Selbsttest |
Akkutyp | NiCd |
Downloadcenter
Prüfzeichen:
Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
0204421 - DQ195-SPM-G-SB-W | Dekorglasscheibe aus Einscheibensicherheitsglas (ESG), innen mattiert, Rahmen weiß EBDQ / ABDQ 195 |
|
|
0204431 - DQ195-SM-G-D-W | Dekorglasscheibe aus Floatglas außen mattiert, Rahmen in Farbe weiß EBDQ / ABDQ 195 |
|
|
0204889 - DQ195-MPS-G-D-W | Dekorglasscheibe aus Floatglas mit Microprismen zur Entblendung, Rahmen in Farbe weiß für EBDQ / ABDQ 195 |
|
|
0204164 - DQ195-SO-G-D-W | Dekorglasscheibe aus Floatglas opal, Rahmen in Farbe weiß EBDQ / ABDQ 195 |
|
|
0204436 - DQ195-SK-G-D-W | Floatglasscheibe klar mit Dekorrahmen weiß |
|
|
0202496 - ZV-EDLR-T60 | Fresnellinse für LED-Platine, transparent aus PC, 60° Ausstrahlwinkel |
|
|
0202497 - ZV-EDLR-B90 | Fresnellinse für LED-Platine, transparent aus PC, 90° Ausstrahlwinkel |
|
|
0204176 - DQ195-RM-G-SB-W | Hartglasscheibe mattiert, Rahmen aus PC, weiß für Downlight mit einer Kantenlänge von 150 mm |
|
|
0204426 - DQ195-DR-B-W | Metalldekorrahmen weiß, für EBDQ 195 |
|
|
0209010 - DQ195-DPO-K-D-W | Mikroprismenscheibe opal, Rahmen aus PC, weiß für Downlight Kantenlänge 195 mm |
|
|
0209013 - DQ195-DPS-K-D-W | Mikroprismenscheibe, Rahmen aus PC, weiß für Downlight Kantenlänge 195mm |
|
|
0209019 - DQ195-MPS-K-D-W | Mikroprismenscheibe, Rahmen aus PC, weiß für Downlight Kantenlänge 195mm |
|
|
0209016 - DQ195-SOM-K-D-W | Scheibe opal satiniert, Rahmen aus PC, weiß für Downlight Kantenlänge 195mm |
|
|
Downlight der EDLQ-Produktfamilie. Lichtlenkung durch Reflektor, Ausstrahlungscharakteristik symmetrisch, extrem breitstrahlend, Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 1170 lm in Lichtfarbe 840, Lichtstrom einstellbar: Nein. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Stahl, verkehrsweiß, ähnlich RAL 9016, Schutzart IP20. Abdeckung aus PC klar. Standardbefestigungsklammern für Klemmdicken von 0 bis 25 mm. Andere Klemmdicken oder Befestigungssätze für spezielle Decken auf Anfrage. Mit elektronischem Betriebsgerät On/Off. Austausch durch Fachkraft möglich. Nennspannung 230 - 240 V AC/DC 50 - 60 Hz.
Hinweis: Leuchtenlichtstrom im Notlichtbetrieb: ca. 500 lm
Bestellinformationen
Artikelnummer | 0321341//377 |
GTIN | 4029299485509 |
Bruttopreis (Deutschland, exkl. MwSt.) | 477,40 € |
Allgemein
Produktkategorie | Downlight |
Einsatzbereich | Bildung | Einzelhandel |
Abmessungen
Maß L | 195 mm |
Maß B | 195 mm |
Maß H | 75 mm |
Maß B1 | 115 mm |
Maß BA max | 170 mm |
Maß BA min | 167 mm |
Maß HE | 125 mm |
Maß L1 | 255 mm |
Maß L4 | 275 mm |
Maß Q | 195 mm |
Nettogewicht | 1,74 kg |
Montage
Montageart | Einbau |
Gehäuse
Farbe | verkehrsweiß, ähnlich RAL 9016 |
Farbe_Kurz | ws |
Schutzart | IP20 |
Glühdrahtprüfung | 650 °C |
Zulässige Umgebungstemperatur | 0–25 °C |
Werkstoff des Gehäuses | Stahl |
Werkstoff der Abdeckung | PC klar |
Elektrische Ausführung
Art der Steuerung | On/Off |
Nennspannung | 230–240 V, 0/50–60 Hz |
Bemessungsleistung | 8,0 W |
Schutzklasse | I |
Lichttechnik
Lichtlenker | Reflektor |
Reflektor | weiß |
Lichtaustritt | direkt |
Lichtverteilung | symmetrisch |
Ausstrahlungscharakteristik | extrem breitstrahlend |
UGR-Klasse | ≤ 22 |
Bemessungslichtstrom | 1170 lm |
Leuchteneffizienz | 146 lm/W |
Leuchtmittel
Leuchtmittel | LED-M |
Inklusive Leuchtmittel | Ja |
Farbwiedergabeindex Ra | ≥ 80 |
Farbtemperatur | 4000 K |
Farborttoleranz (SDCM) | < 3 SDCM |
Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
Notbeleuchtung
Einspeisung | Einzelbatterie |
Schaltungsart | Dauerschaltung |
Leuchtdauer | 3 h |
Bemessungslichtstrom im Notbetrieb | 500 lm |
Automatischer Selbsttest | Ja |
Überwachungseinrichtung | automatischer Selbsttest |
Akkutyp | NiCd |
Downloadcenter
Lichtverteilkurve
Prüfzeichen:
Attribute:
Mikroprismenscheibe opal, Rahmen aus PC, weiß für Downlight Kantenlänge 195 mm
Hartglasscheibe mattiert, Rahmen aus PC, weiß für Downlight mit einer Kantenlänge von 150 mm
Scheibe opal satiniert, Rahmen aus PC, weiß für Downlight Kantenlänge 195mm
Dekorglasscheibe aus Einscheibensicherheitsglas (ESG), innen mattiert, Rahmen weiß EBDQ / ABDQ 195
Dekorglasscheibe aus Floatglas außen mattiert, Rahmen in Farbe weiß EBDQ / ABDQ 195
Dekorglasscheibe aus Floatglas mit Microprismen zur Entblendung, Rahmen in Farbe weiß für EBDQ / ABDQ 195
