EBR-L 380/2520-840 T-DA / 0860612
![](/cmi24web/cmi24web_exporte/ridi/assets/EBR_3_T_Sport.png)
![](/cmi24web/cmi24web_exporte/ridi/assets/EBR_3_T_Sport.png)
Produktbeschreibung
Deckenleuchte der EBRE-Produktfamilie. Lichtlenkung durch Raster, Ausstrahlungscharakteristik symmetrisch, extrem breitstrahlend, Lichtaustritt direkt. Leuchtmittel L-TUBE eingebaut, Austausch durch Endkunde möglich. Die Leuchte generiert einen Bemessungslichtstrom von 21090 lm in Lichtfarbe 840, Lichtstrom einstellbar: stufenlos. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Stahl, verkehrsweiß, ähnlich RAL 9016, Schutzart IP20. Vorbereitet für den Einbau in verschiedene Deckensysteme mit entsprechendem Befestigungssatz (Zubehör). Zur Angleichung bei Deckenunebenheiten kann ab einer 3-lampigen Bestückung eine 6-Punkt-Befestigung erfolgen. Mit elektronischem Betriebsgerät DALI. Austausch durch Fachkraft möglich. Nennspannung 220 - 240 V AC/DC 50 - 60 Hz.
EBR. 180, 280: alle Lampen auf L1 verdrahtet. (180 mit 1 Gerät; 280 mit 2 Geräten) EBR. 380: mittlere Lampe auf L2, äußere Lampen auf L1 verdrahtet. (3 Geräte) EBR. 480: beide mittlere Lampen auf L2 verdrahtet, äußere Lampen auf L1 verdrahtet. (4 Geräte) Andere Schaltungen auf Anfrage möglich.
Hinweis „ballwurfsicher“: RIDI Leuchten mit dem Ball-Zeichen werden entsprechend den mechanischen und lichttechnischen Erfordernissen an die normgerechte Beleuchtung in Sporthallen hergestellt. Sie erfüllen die Anforderungen an die Ballwurfsicherheit, DIN 18 032, Teil 3.
Bestellinformationen
Artikelnummer | 0860612 |
GTIN | 4029299491517 |
Bruttopreis (Deutschland, exkl. MwSt.) | 1093,70 € |
Allgemein
Produktkategorie | Deckenleuchte |
Einsatzbereich | Sport- und Mehrzweckhallen |

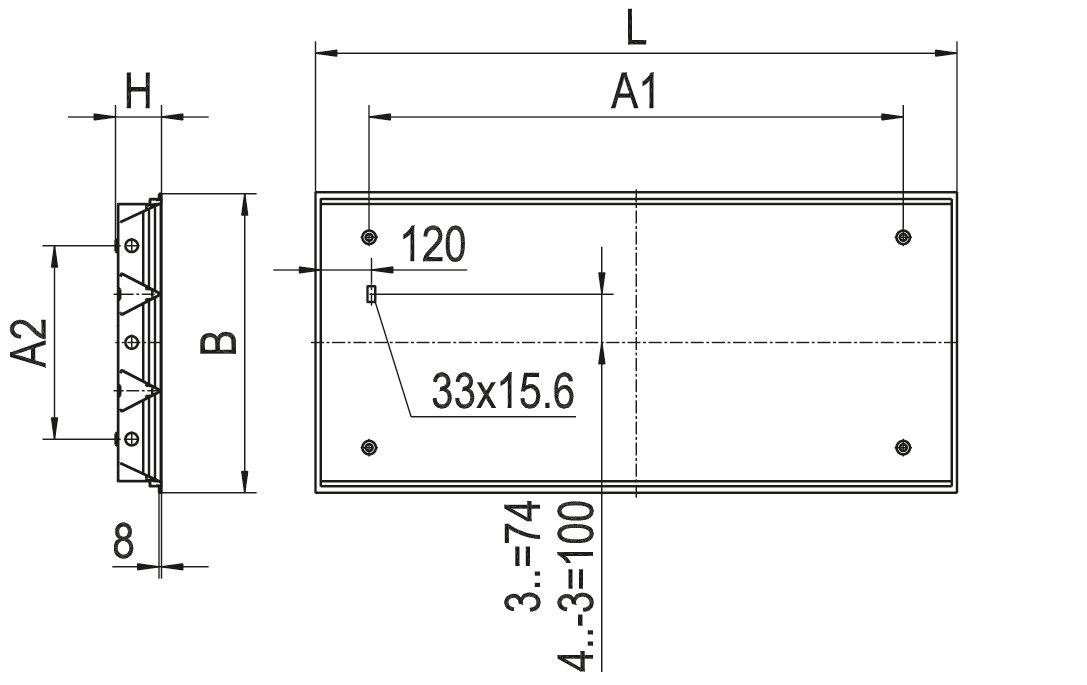

Abmessungen
Maß L | 1549 mm |
Maß B | 485 mm |
Maß H | 95 mm |
Maß A1 | 1250 mm |
Maß A2 | 298 mm |
Maß BE | 465 mm |
Maß LE | 1529 mm |
Nettogewicht | 17,900 kg |
![Maßzeichnung](/cmi24web/cmi24web_exporte/ridi/assets/MAK6829_3.png)
![Maßzeichnung](/cmi24web/cmi24web_exporte/ridi/assets/240905_Einbauma%C3%9Fe_rechteckig.png)
Montage
Montageart | Einbau |
Gehäuse
Farbe | verkehrsweiß, ähnlich RAL 9016 |
Farbe_Kurz | ws |
Schutzart | IP20 |
Glühdrahtprüfung | 650 °C |
Zulässige Umgebungstemperatur | -25–25 °C |
Werkstoff des Gehäuses | Stahl |
Elektrische Ausführung
Art der Steuerung | DALI |
Nennspannung | 220–240 V, 0/50–60 Hz |
Bemessungsleistung | 183,0 W |
Schutzklasse | I |
Lichttechnik
Lichtlenker | Raster |
Lichtaustritt | direkt |
Lichtverteilung | symmetrisch |
Ausstrahlungscharakteristik | extrem breitstrahlend |
UGR-Klasse | ≤ 22 |
Bemessungslichtstrom | 21090 lm |
Leuchteneffizienz | 115 lm/W |
![UGR-Tabelle](/cmi24web/cmi24web_exporte/ridi/assets/ugr-0860612--de_DE-01-2024.png)
Leuchtmittel
Leuchtmittel | L-TUBE |
Inklusive Leuchtmittel | Ja |
Farbwiedergabeindex Ra | ≥ 80 |
Farbtemperatur | 4000 K |
Farborttoleranz (SDCM) | < 3 SDCM |
Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter
![Lvk](/cmi24web/cmi24web_exporte/ridi/assets/LVK-0860612--01-2024.png)
![Schutzart IP Schutzart IP](/cmi24web/cmi24web_exporte/ridi/assets/Picto_IP20.png)
![Schutzklasse I Schutzklasse I](/cmi24web/cmi24web_exporte/ridi/assets/Picto_Pruefz_Schutzklasse1.png)
![Lichtaustritt direkt Lichtaustritt direkt](/cmi24web/cmi24web_exporte/ridi/assets/Picto_Leuchtr_SQL_direkt_.png)
![Innenbereich Innenbereich](/cmi24web/cmi24web_exporte/ridi/assets/Unter_Dach.png)
Prüfzeichen:
Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
![]() |
Durchgangsverdrahtung, Länge 1700 mm, 5x 2,5 mm², maximal 16 A für Leuchten bis ca. 1500 mm Länge |
|
|
![]() |
Durchgangsverdrahtung, Länge 1700 mm, 3x 1,5 mm², maximal 10 A für Leuchten bis ca. 1500 mm Länge |
|
|
![]() |
Durchgangsverdrahtung, Länge 1700 mm, 5x 1,5 mm², maximal 10A für Leuchten bis ca. 1500 mm Länge |
|
|
![]() |
Traverse für ABR/EBR 3-lampig, Befestigungs-Abstand 298 mm |
|
|
![]() |
Befestigungssatz Einbau universeller Schwenkbügel, Klemmdicke 45-80 mm |
|
|
![]() |
Befestigungssatz Einbau universeller Schwenkbügel, Klemmdicke 23-55 mm |
|
|
![]() |
Befestigungssatz für Paneeldecken, Höhe 35 mm, geeignet für EBR .58-Leuchten |
|
|
![]() |
Befestigungssatz für Paneeldecken, Höhe 30 mm, geeignet für EBR .58-Leuchten |
|
|
![]() |
Befestigungssatz für Paneeldecken, Höhe 40 mm, geeignet für EBR .58-Leuchten |
|
|
