EBR-BWS4 1548DAWS840T2800 / 0860649
Produktbeschreibung

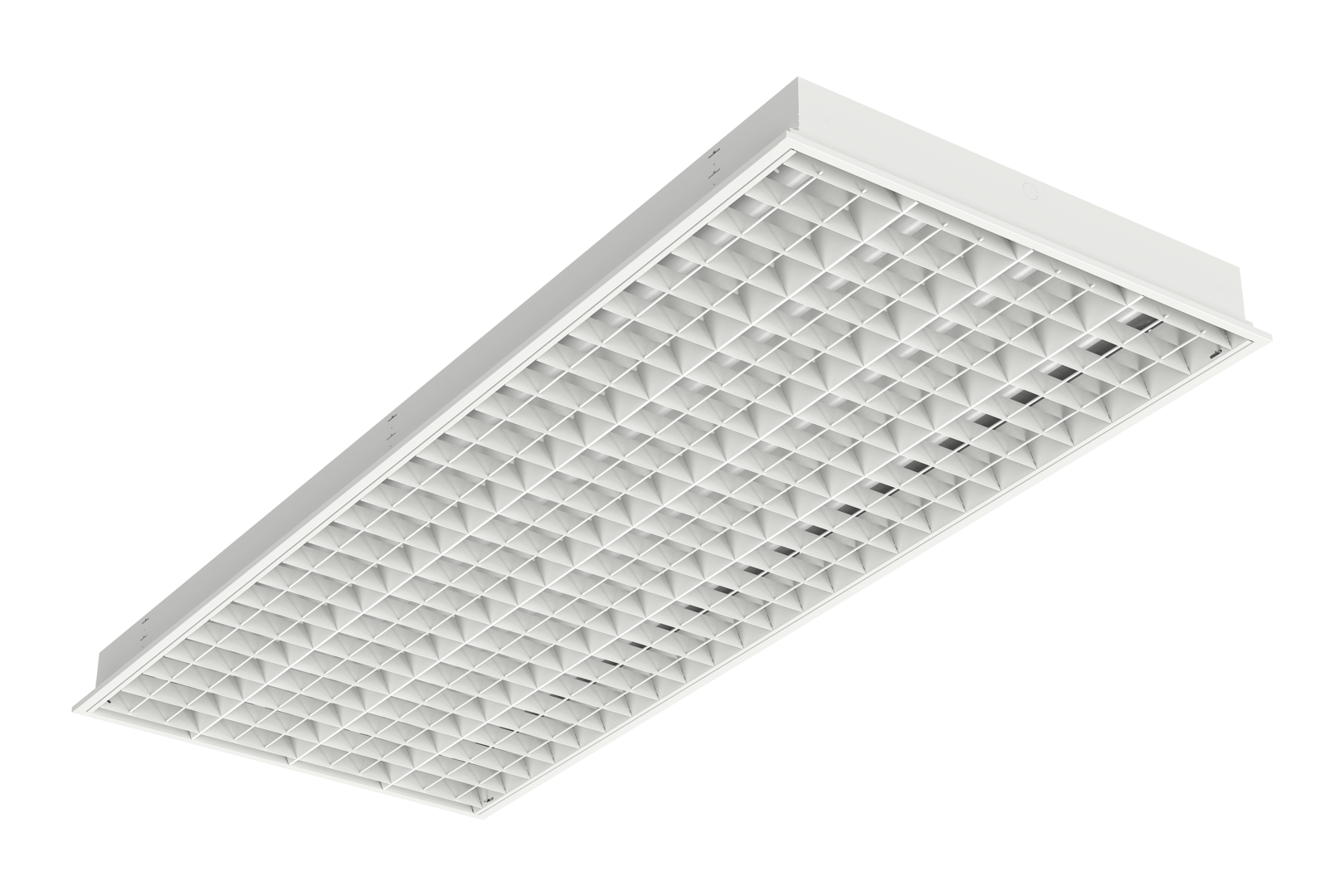

Deckenleuchte der EBRE-Produktfamilie. Lichtlenkung durch Raster, Ausstrahlungscharakteristik symmetrisch, extrem breitstrahlend, Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 28460 lm in Lichtfarbe 840, Lichtstrom einstellbar: stufenlos. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Stahl, verkehrsweiß, ähnlich RAL 9016, Schutzart IP20. Mit elektronischem Betriebsgerät DALI-2. Austausch durch Fachkraft möglich. Nennspannung 220 - 240 V AC/DC 50 - 60 Hz.
Bestellinformationen
| Artikelnummer | 0860649 |
| GTIN | 4029299908985 |
| Bruttopreis (Deutschland, exkl. MwSt.) | 1396,40 € |
Allgemein
| Produktkategorie | Deckenleuchte |
| Einsatzbereich | Sport- und Mehrzweckhallen |
| Garantie | 5 Jahre |

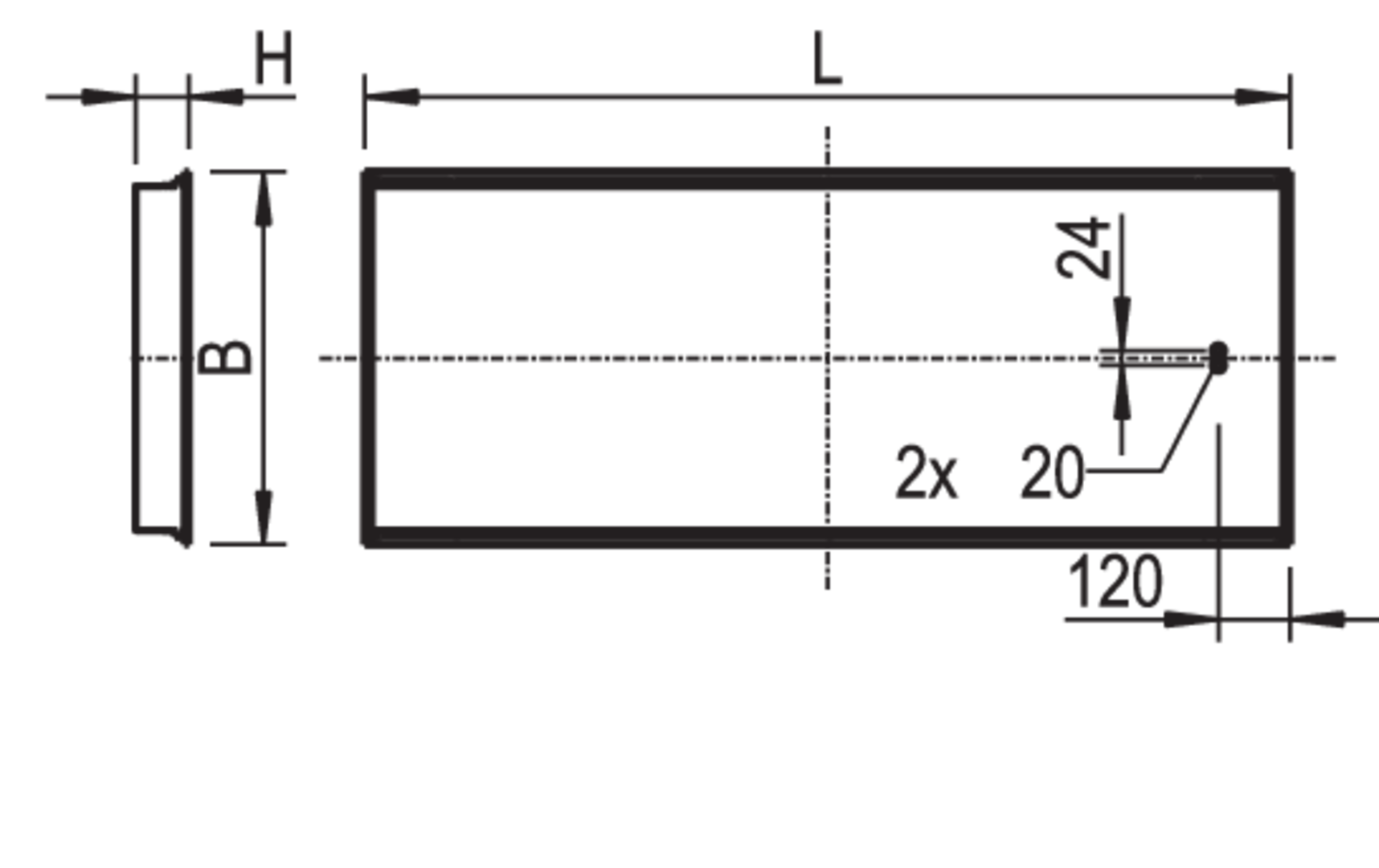

Abmessungen
| Maß L | 1548 mm |
| Maß B | 624 mm |
| Maß H | 90 mm |
| Maß BE | 604 mm |
| Maß LE | 1528 mm |
| Nettogewicht | 19,400 kg |
Montage
| Montageart | Einbau |
| Montageort | Decke |
| Anschlussart | Steckklemme |
| Anzahl Pole | 7 |
| Leiterquerschnitt | 1,5–2,5 mm² |
Gehäuse
| Farbe | verkehrsweiß, ähnlich RAL 9016 |
| Schutzart | IP20 |
| Stoßfestigkeitsgrad | IK10 |
| Glühdrahtprüfung | 650 °C |
| Zulässige Umgebungstemperatur | -20–25 °C |
| Werkstoff des Gehäuses | Stahl |
| Oberflächenbehandlung des Gehäuses | pulverbeschichtet |
| Werkstoff der Abdeckung | Stahl |
Elektrische Ausführung
| Art der Steuerung | DALI-2 |
| Nennspannung | 220–240 V, 0/50–60 Hz |
| Bemessungsleistung | 210,0 W |
| Schutzklasse | I |
Lichttechnik

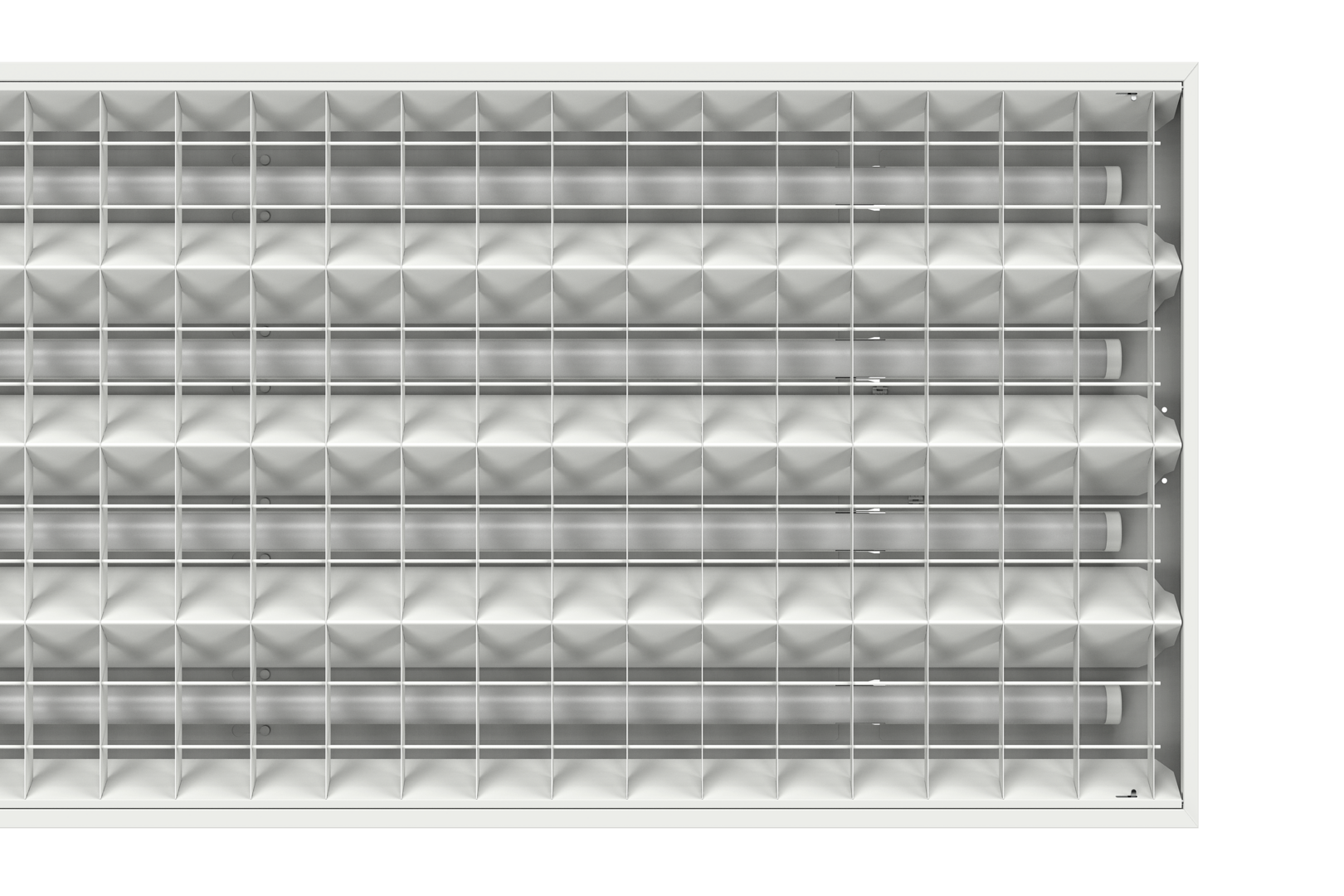

| Lichtlenker | Raster |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | extrem breitstrahlend |
| UGR-Klasse | ≤ 22 |
| Bemessungslichtstrom | 28460 lm |
| Leuchteneffizienz | 136 lm/W |
Leuchtmittel
| Leuchtmittel | LED-M |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbtemperatur | 4000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Photobiologische Sicherheit | RG1 |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 95.000 h |
| Bemessungslebensdauer L80B10 (tq = 25 °C) | 73.000 h |
Downloadcenter
Prüfzeichen:
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
0210717 -
ZBS-E UNI 10-717
|
Befestigungssatz Einbau universeller Schwenkbügel, Klemmdicke 45-80 mm |
|
|
0210713 -
ZBS-E UNI 10-713
|
Befestigungssatz Einbau universeller Schwenkbügel, Klemmdicke 23-55 mm |
|
|
0210076 -
ZBS-SP.58-30
|
Befestigungssatz für Paneeldecken, Höhe 30 mm, geeignet für EBR .58-Leuchten |
|
|
|
0210078 -
ZBS-SP.58-35
|
Befestigungssatz für Paneeldecken, Höhe 35 mm, geeignet für EBR .58-Leuchten |
|
|
|
0210079 -
ZBS-SP.58-40
|
Befestigungssatz für Paneeldecken, Höhe 40 mm, geeignet für EBR .58-Leuchten |
|
|
0200638 -
ZIDV 58/5/2.5 DURCHVERDR.
|
Durchgangsverdrahtung, Länge 1700 mm, 5x 2,5 mm², maximal 16 A für Leuchten bis ca. 1500 mm Länge |
|
|
|
0201202 -
ZIDV 58/3/1.5 DURCHVERDR.
|
Durchgangsverdrahtung, Länge 1700 mm, 3x 1,5 mm², maximal 10 A für Leuchten bis ca. 1500 mm Länge |
|
|
|
0200255 -
ZIDV 58/5/1.5 DURCHVERDR.
|
Durchgangsverdrahtung, Länge 1700 mm, 5x 1,5 mm², maximal 10 A für Leuchten bis ca. 1500 mm Länge |
|
|
| Artikelnummer - Bezeichnung | Länge | Farbtemperatur | Charakteristik | ||
| 1204844LE - RSM-L 1440-840M1000 LE | 1440 | 4000 K | matt |
|
|
Deckenleuchte der EBRE-Produktfamilie. Lichtlenkung durch Raster, Ausstrahlungscharakteristik symmetrisch, extrem breitstrahlend, Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 28460 lm in Lichtfarbe 840, Lichtstrom einstellbar: stufenlos. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Stahl, verkehrsweiß, ähnlich RAL 9016, Schutzart IP20. Mit elektronischem Betriebsgerät DALI-2. Austausch durch Fachkraft möglich. Nennspannung 220 - 240 V AC/DC 50 - 60 Hz.
Bestellinformationen
| Artikelnummer | 0860649 |
| GTIN | 4029299908985 |
| Bruttopreis (Deutschland, exkl. MwSt.) | 1396,40 € |
Allgemein
| Produktkategorie | Deckenleuchte |
| Einsatzbereich | Sport- und Mehrzweckhallen |
| Garantie | 5 Jahre |
Abmessungen
| Maß L | 1548 mm |
| Maß B | 624 mm |
| Maß H | 90 mm |
| Maß BE | 604 mm |
| Maß LE | 1528 mm |
| Nettogewicht | 19,400 kg |
Montage
| Montageart | Einbau |
| Montageort | Decke |
| Anschlussart | Steckklemme |
| Anzahl Pole | 7 |
| Leiterquerschnitt | 1,5–2,5 mm² |
Gehäuse
| Farbe | verkehrsweiß, ähnlich RAL 9016 |
| Schutzart | IP20 |
| Stoßfestigkeitsgrad | IK10 |
| Glühdrahtprüfung | 650 °C |
| Zulässige Umgebungstemperatur | -20–25 °C |
| Werkstoff des Gehäuses | Stahl |
| Oberflächenbehandlung des Gehäuses | pulverbeschichtet |
| Werkstoff der Abdeckung | Stahl |
Elektrische Ausführung
| Art der Steuerung | DALI-2 |
| Nennspannung | 220–240 V, 0/50–60 Hz |
| Bemessungsleistung | 210,0 W |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Raster |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | extrem breitstrahlend |
| UGR-Klasse | ≤ 22 |
| Bemessungslichtstrom | 28460 lm |
| Leuchteneffizienz | 136 lm/W |
Leuchtmittel
| Leuchtmittel | LED-M |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbtemperatur | 4000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Photobiologische Sicherheit | RG1 |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 95.000 h |
| Bemessungslebensdauer L80B10 (tq = 25 °C) | 73.000 h |
Downloadcenter

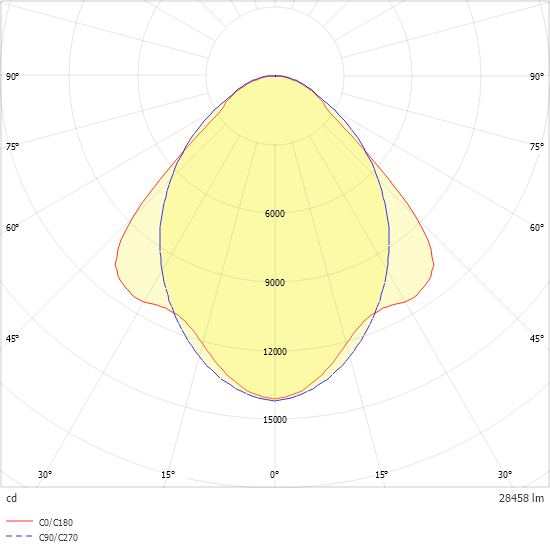

Lichtverteilkurve
