ABRFB-R1X115/30DA-SM / 0660007
Produktbeschreibung
Deckenleuchte der ABRFB-Produktfamilie. Lichtlenkung durch Raster, Ausstrahlungscharakteristik symmetrisch, extrem breitstrahlend, Lichtaustritt direkt. Leuchtmittel R-TUBE nicht enthalten, Austausch durch Endkunde möglich. Die Leuchte generiert einen Bemessungslichtstrom von 4160 lm in Lichtfarbe 840, Lichtstrom einstellbar: stufenlos. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Stahl, verkehrsweiß, ähnlich RAL 9016, Schutzart IP20. Einzel- oder Lichtbandmontage. Deckenmontage mit beiliegendem Zubehör bzw. Pendelmontage mit entsprechenden Befestigungssätzen (siehe Zubehör). Mit elektronischem Betriebsgerät DALI-2. Austausch durch Fachkraft möglich. Nennspannung 220 - 240 V AC/DC 50 - 60 Hz.
Das Leuchtmittel ist nicht im Lieferumfang enthalten und muss separat bestellt. Verwendbare Leuchtmittel sind der Leuchtmittel-Übersicht zu entnehmen.
Bestellinformationen
| Artikelnummer | 0660007 |
| GTIN | 4029299421309 |
| Bruttopreis (Deutschland, exkl. MwSt.) | 261,00 € |
Allgemein
| Produktkategorie | Deckenleuchte |
| Einsatzbereich | Bildung | Büro |
| Garantie | 5 Jahre |
Abmessungen
| Maß L | 1180 mm |
| Maß B | 131 mm |
| Maß H | 60 mm |
| Maß A1 | 900 mm |
| Maß AB | 1180 mm |
| Maß AE | 1100 mm |
| Nettogewicht | 3,250 kg |
Montage
| Montageart | Anbau | Pendel |
| Montageort | Decke |
| Anschlussart | Steckklemme |
| Anzahl Pole | 5 |
| Leiterquerschnitt | 0,5–2,5 mm² |
Gehäuse
| Farbe | verkehrsweiß, ähnlich RAL 9016 |
| Schutzart | IP20 |
| Glühdrahtprüfung | 650 °C |
| Zulässige Umgebungstemperatur | -20–25 °C |
| Werkstoff des Gehäuses | Stahl |
| Oberflächenbehandlung des Gehäuses | pulverbeschichtet |
| Werkstoff der Abdeckung | Aluminium |
Elektrische Ausführung
| Art der Steuerung | DALI-2 |
| Nennspannung | 220–240 V, 0/50–60 Hz |
| Bemessungsleistung | 34,0 W |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Raster |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | extrem breitstrahlend |

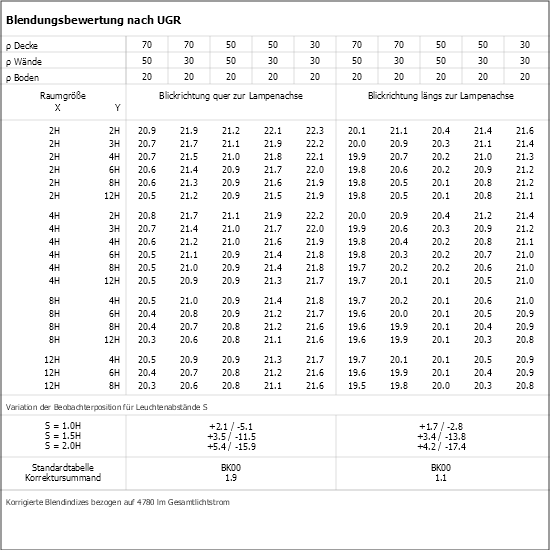

| UGR-Klasse | ≤ 22 |
| Bemessungslichtstrom | 4160 lm |
| Leuchteneffizienz | 122 lm/W |
Leuchtmittel
| Leuchtmittel | R-TUBE |
| Inklusive Leuchtmittel | Nein |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbtemperatur | 4000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Photobiologische Sicherheit | RG1 |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter
Prüfzeichen:
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
| 0207784 - AG-ALE/ABRF 135/149 | Ausgleichsgewicht für Leuchtenserie ALE/ABRF. 135/149 |
|
|
0200255 -
ZIDV 58/5/1.5 DURCHVERDR.
|
Durchgangsverdrahtung, Länge 1700 mm, 5x 1,5 mm², maximal 10 A für Leuchten bis ca. 1500 mm Länge |
|
|
|
0201202 -
ZIDV 58/3/1.5 DURCHVERDR.
|
Durchgangsverdrahtung, Länge 1700 mm, 3x 1,5 mm², maximal 10 A für Leuchten bis ca. 1500 mm Länge |
|
|
0215933 -
UKNA-ABRFB
|
Universalknoten-Adapter ABRFB mit Durchgangsverdrahtung, weiß |
|
|
0203581 -
ABRFBE LEUCHTENSTIRNTEIL
|
Endstirnteil ABRFB, ABRFBI, weiß, Stahlblech, 1 Stück |
|
|
|
0203584 -
ABRFBKE LEUCHTENSTIRNTEIL
|
Endstirnteil ABRFB, ABRFBI, weiß, Kunststoff, 1 Stück |
|
|
0203585 -
ABRFBKN
|
Knotenpunkt für ABRFB, ABRFBI |
|
|
0203586 -
ABRFBKNE KNOTENSTIRNTEIL
|
Knotenstirnteil, 1 Stück |
|
|
0201619 -
ZSPH
|
Seilpendel, Baldachin rund, weiß, Seilklemme, 1,5 m, 1 Stück |
|
|
|
0205027 -
ZSPHS MIT SCHRAUBKLEMME 1.5M
|
Seilpendel, Baldachin rund, weiß, Seilklemme manuell, 1,5 m, 1 Stück |
|
|
0203537 -
ZSPTS SEILPENDEL TRAPEZ 1.5M
|
Trapez-Seilpendel, Deckenbefestigung, Seilklemme manuell, 1,5 m, 1 Stück |
|
|
0202926 -
ZSPTSE BALDACHIN+SEILP. 1.5M
|
Seilpendel mit Baldachin eckig, weiß, Seilklemme, 1,5 m |
|
|
0202927 -
ZSPTSH BALDACHIN+SEILP. 1.5M
|
Seilpendel mit Baldachin halbrund, weiß, Seilklemme, 1,5 m |
|
|
0203579 -
ZAL 3X0.75/1.5M-T
|
Anschlussleitung transparent, 3x 0,75 mm², 1,5 m |
|
|
|
0203580 -
ZAL 5X0.75/1.5M-T
|
Anschlussleitung transparent, 5x 0,75 mm², 1,5 m |
|
|
|
0207977 -
ZAL 3X1.5/1.5M-T
|
Anschlussleitung transparent, 3x 1,5 mm², 1,5 m |
|
|
|
0207978 -
ZAL 5X1.5/1.5M-T
|
Anschlussleitung transparent, 5x 1,5 mm², 1,5 m |
|
|
0203253 -
UKN
|
Universalknoten, Durchmesser 1120 mm, H = 60 mm, weiß, 1 Stück |
|
|
0210958 -
UKNS 1.5M
|
Seilpendel mit Deckenbefestiger und Seilklemme, 1,5 m, 1 Stück |
|
|
|
0215942 -
UKNS 3.0M
|
Seilpendel mit Deckenbefestiger und Seilklemme, 3 m, 1 Stück |
|
|
|
0215943 -
UKNS 5.0M
|
Seilpendel mit Deckenbefestiger und Seilklemme, 5 m, 1 Stück |
|
|
0202867 -
ZSPE
|
Seilpendel, Baldachin eckig, weiß, Seilklemme, 1,5 m, 1 Stück |
|
|
0202879 -
UKNSE SEILP.KLEMME+BALD1.5M
|
Seilpendel mit Baldachin eckig, weiß, 1,5 m, 1 Stück |
|
|
0208105 -
UKND
|
Deckenbefestigung für Universalknoten |
|
|
0204332 -
ZDBE
|
Baldachin eckig, weiß, für Seilpendel Trapez, ZUSP und UKNS |
|
|
0210959 -
UKNSB SEILP.KLEMME+BALD. 1.5M
|
Seilpendel mit Baldachin rund, weiß, Seilklemme, 1,5 m, 1 Stück |
|
|
0205018 -
ZSPS SCHRAUBKLEMME 1.5M
|
Seilpendel, Deckenbefestigung, Seilklemme manuell, 1,5 m, 1 Satz = 2 Stück |
|
|
|
0205017 -
ZSP /AUTOM.-KLEMME 1.5M
|
Seilpendel, Deckenbefestigung, Seilklemme, 1,5 m, 1 Satz = 2 Stück |
|
|
| Artikelnummer - Bezeichnung | Länge | Farbtemperatur | Charakteristik | ||
| 0206601LD - R-TUBE 115-840M0500 LD | 1149 | 4000 K | matt |
|
|
| 0206620LD - R-TUBE 115-830M0450 LD | 1149 | 3000 K | matt |
|
|
| 0206707LD - R-TUBE 115-865M0500 LD | 1149 | 6500 K | matt |
|
|
| 1206575LD - R-TUBE-G2 115-830M0300 LD | 1149 | 3000 K | matt |
|
|
| 1206576LD - R-TUBE-G2 115-840M0300 LD | 1149 | 4000 K | matt |
|
|
| 1206722LD - R-TUBE-G2 115-865M0300 LD | 1149 | 6500 K | matt |
|
|
