ABR-L 280/1870-840 T / 0650591
Produktbeschreibung
Deckenleuchte der ABR-Produktfamilie. Lichtlenkung durch Raster, Ausstrahlungscharakteristik symmetrisch, extrem breitstrahlend, Lichtaustritt direkt. Leuchtmittel L-TUBE eingebaut, Austausch durch Endkunde möglich. Die Leuchte generiert einen Bemessungslichtstrom von 15640 lm in Lichtfarbe 840, Lichtstrom einstellbar: Nein. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Stahl, verkehrsweiß, ähnlich RAL 9016, Schutzart IP20. Pendelmontage mit entsprechenden Befestigungssätzen. Deckenmontage mittels der beigelegten Schlitzscheiben. Schienenmontage an Tragschiene TRAS oder VLTO. Mit elektronischem Betriebsgerät On/Off. Austausch durch Fachkraft möglich. Nennspannung 220 - 240 V AC/DC 50 - 60 Hz.
ABR. 180, 280: alle Lampen auf L1 verdrahtet. (180 mit 1 Gerät; 280 mit 2 Geräten) ABR. 380: mittlere Lampe auf L2, äußere Lampen auf L1 verdrahtet. (3 Geräte) ABR. 480: beide mittlere Lampen auf L2 verdrahtet, äußere Lampen auf L1 verdrahtet. (4 Geräte) Andere Schaltungen auf Anfrage möglich.
Hinweis „ballwurfsicher“: RIDI Leuchten mit dem Ball-Zeichen werden entsprechend den mechanischen und lichttechnischen Erfordernissen an die normgerechte Beleuchtung in Sporthallen hergestellt. Sie erfüllen die Anforderungen an die Ballwurfsicherheit, DIN 18 032, Teil 3.
Bestellinformationen
| Artikelnummer | 0650591 |
| GTIN | 4029299489507 |
| Bruttopreis (Deutschland, exkl. MwSt.) | 674,50 € |
Allgemein
| Produktkategorie | Deckenleuchte |
| Einsatzbereich | Sport- und Mehrzweckhallen |
| Garantie | 5 Jahre |
Abmessungen
| Maß L | 1549 mm |
| Maß B | 308 mm |
| Maß H | 95 mm |
| Maß A1 | 1250 mm |
| Maß A2 | 132 mm |
| Maß AB | 300 mm |
| Nettogewicht | 13,270 kg |
Montage
| Montageart | Anbau | Pendel |
| Montageort | Decke | Tragschiene |
| Anschlussart | Steckklemme |
| Anzahl Pole | 5 |
| Leiterquerschnitt | 0,5–2,5 mm² |
Gehäuse
| Farbe | verkehrsweiß, ähnlich RAL 9016 |
| Farbe_Kurz | ws |
| Schutzart | IP20 |
| Glühdrahtprüfung | 650 °C |
| Zulässige Umgebungstemperatur | -20–25 °C |
| Werkstoff des Gehäuses | Stahl |
| Oberflächenbehandlung des Gehäuses | pulverbeschichtet |
| Werkstoff der Abdeckung | Stahl |
Elektrische Ausführung
| Art der Steuerung | On/Off |
| Nennspannung | 220–240 V, 0/50–60 Hz |
| Bemessungsleistung | 138,0 W |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Raster |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | extrem breitstrahlend |
| UGR-Klasse | ≤ 25 |
| Bemessungslichtstrom | 15640 lm |
| Leuchteneffizienz | 113 lm/W |
Leuchtmittel
| Leuchtmittel | L-TUBE |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbtemperatur | 4000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Photobiologische Sicherheit | RG1 |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter
Prüfzeichen:
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
0207880 -
ZSP-SK-3M
|
Seilpendel Schlaufe-Klemme, D = 2 mm, L = 3m, 1 Stück, maximal 45 kg |
|
|
0208347 -
VLSPSO-KH
|
Spannschloss mit Ösen + Karabiner, Verstellung 50 mm, maximal 20 kg, 1 Stück |
|
|
0205888 -
VLKH
|
Karabinerhaken, Maße 50 mm x 25 mm x 5 mm, maximal 20 kg, 1 Stück |
|
|
0205887 -
VLBP
|
Platte mit Öse, Deckenbefestigung, maximal 20 kg, 1 Stück |
|
|
0200251 -
TRA 008 KETTE GALV. VERZ.
|
Kette, verzinkt, maximal 20 kg, Gewicht 0,25 kg/m, 1 Stück |
|
|
0200223 -
TRA 002 M5X20
|
Leuchtenabhänger Schaukelhaken M5x20, Stahl verzinkt |
|
|
0200638 -
ZIDV 58/5/2.5 DURCHVERDR.
|
Durchgangsverdrahtung, Länge 1700 mm, 5x 2,5 mm², maximal 16 A für Leuchten bis ca. 1500 mm Länge |
|
|
|
0201202 -
ZIDV 58/3/1.5 DURCHVERDR.
|
Durchgangsverdrahtung, Länge 1700 mm, 3x 1,5 mm², maximal 10 A für Leuchten bis ca. 1500 mm Länge |
|
|
|
0200255 -
ZIDV 58/5/1.5 DURCHVERDR.
|
Durchgangsverdrahtung, Länge 1700 mm, 5x 1,5 mm², maximal 10A für Leuchten bis ca. 1500 mm Länge |
|
|
| Artikelnummer - Bezeichnung | Länge | Farbtemperatur | Charakteristik | ||
| 0206661LD - L-TUBE-B 145-840M0450-0950 LD | 1450 | 4000 K | matt |
|
|
Deckenleuchte der ABR-Produktfamilie. Lichtlenkung durch Raster, Ausstrahlungscharakteristik symmetrisch, extrem breitstrahlend, Lichtaustritt direkt. Leuchtmittel L-TUBE eingebaut, Austausch durch Endkunde möglich. Die Leuchte generiert einen Bemessungslichtstrom von 15640 lm in Lichtfarbe 840, Lichtstrom einstellbar: Nein. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Stahl, verkehrsweiß, ähnlich RAL 9016, Schutzart IP20. Pendelmontage mit entsprechenden Befestigungssätzen. Deckenmontage mittels der beigelegten Schlitzscheiben. Schienenmontage an Tragschiene TRAS oder VLTO. Mit elektronischem Betriebsgerät On/Off. Austausch durch Fachkraft möglich. Nennspannung 220 - 240 V AC/DC 50 - 60 Hz.
ABR. 180, 280: alle Lampen auf L1 verdrahtet. (180 mit 1 Gerät; 280 mit 2 Geräten) ABR. 380: mittlere Lampe auf L2, äußere Lampen auf L1 verdrahtet. (3 Geräte) ABR. 480: beide mittlere Lampen auf L2 verdrahtet, äußere Lampen auf L1 verdrahtet. (4 Geräte) Andere Schaltungen auf Anfrage möglich.
Hinweis „ballwurfsicher“: RIDI Leuchten mit dem Ball-Zeichen werden entsprechend den mechanischen und lichttechnischen Erfordernissen an die normgerechte Beleuchtung in Sporthallen hergestellt. Sie erfüllen die Anforderungen an die Ballwurfsicherheit, DIN 18 032, Teil 3.
Bestellinformationen
| Artikelnummer | 0650591 |
| GTIN | 4029299489507 |
| Bruttopreis (Deutschland, exkl. MwSt.) | 674,50 € |
Allgemein
| Produktkategorie | Deckenleuchte |
| Einsatzbereich | Sport- und Mehrzweckhallen |
| Garantie | 5 Jahre |
Abmessungen
| Maß L | 1549 mm |
| Maß B | 308 mm |
| Maß H | 95 mm |
| Maß A1 | 1250 mm |
| Maß A2 | 132 mm |
| Maß AB | 300 mm |
| Nettogewicht | 13,270 kg |
Montage
| Montageart | Anbau | Pendel |
| Montageort | Decke | Tragschiene |
| Anschlussart | Steckklemme |
| Anzahl Pole | 5 |
| Leiterquerschnitt | 0,5–2,5 mm² |
Gehäuse
| Farbe | verkehrsweiß, ähnlich RAL 9016 |
| Farbe_Kurz | ws |
| Schutzart | IP20 |
| Glühdrahtprüfung | 650 °C |
| Zulässige Umgebungstemperatur | -20–25 °C |
| Werkstoff des Gehäuses | Stahl |
| Oberflächenbehandlung des Gehäuses | pulverbeschichtet |
| Werkstoff der Abdeckung | Stahl |
Elektrische Ausführung
| Art der Steuerung | On/Off |
| Nennspannung | 220–240 V, 0/50–60 Hz |
| Bemessungsleistung | 138,0 W |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Raster |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | extrem breitstrahlend |
| UGR-Klasse | ≤ 25 |
| Bemessungslichtstrom | 15640 lm |
| Leuchteneffizienz | 113 lm/W |
Leuchtmittel
| Leuchtmittel | L-TUBE |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbtemperatur | 4000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Photobiologische Sicherheit | RG1 |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter

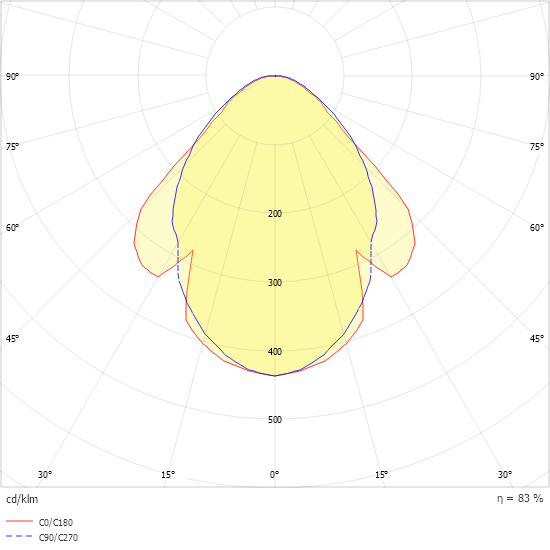

Lichtverteilkurve
