SHL-L 380/2520-840 SM-DA / 0660624
Opis produktu
Oświetlenie sufitowe z rodziny produktów SHL. Sterowanie światłem poprzez Luwr, strumień świetlny symetryczny, niezwykle szeroka wiązka, emisja światła bezpośredni. Źródło światła L-TUBE zainstalowany, Wymiana przez klienta końcowego. Oprawa oświetleniowa generuje znamionowy strumień świetlny 21800 lm w barwie światła 840, strumień świetlny regulowany: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, biały, stopień ochrony IP40. Montaż stropowy i zwieszany opraw oświetleniowych za pomocą odpowiednich zestawów mocujących. Oszczędzający czas montaż opraw oświetleniowych na szynie nośnej TRAS bez otwierania oprawy. Odporny na uderzenia piłki montaż podwieszany opraw 1- i 2-lampowych na jednej szynie nośnej, opraw 3- i 4-lampowych na dwóch równoległych szynach nośnych.Dzięki akcesorium SHL-DB, 0227922, oprawy można montować bezpośrednio na suficie lub powierzchni montażowej bez szyny nośnej. W tym celu należy otworzyć oprawę oświetleniową. Montaż liniowy za pomocą zewnętrznego łącznika SHL-LV, otwór wybijany D 20 z przodu do okablowania przelotowego. Z elektronicznym statecznikiem DALI. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
SHL. 180, 280, 424: wszystkie lampy podłączane do L1. (180 z jednym urządzeniem, 280 z dwoma urządzeniami). SHL. 380: środkowa lampa podłączana do L1, skrajne lampy do L2. (trzy urządzenia). SHL. 480: obie środkowe lampy podłączane do L1, zewnętrzne lampy do L2. (cztery urządzenia). Wersje z DALI: oddzielny zacisk dla linii sterującej, patrz rysunki. Wersje oświetlenia awaryjnego: oddzielny zacisk dla sieci zastępczej odpowiednio faza ładowania. Inne wersje podłączenia dostępne na zamówienie.
Uwaga „odporny na uderzenia piłki”:Oprawy oświetleniowe RIDI z tym oznaczeniem wytwarzane są zgodnie z mechanicznymi i technicznooświetleniowymi wymogami dotyczącymi oświetlenia hal sportowych. Spełniają wymagania normy DIN 18032, część 3, dotyczące odporności mechanicznej na uderzenia piłki.
Odporność na uderzenia piłki zapewnia oprawie oświetleniowej wytrzymałość, która jest bardzo istotna również w przypadku opraw przemysłowych.
Informacje o zamówieniu
| GTIN | 4029299490442 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Przemysł | Hale sportowe i wielofunkcyjne |
Wymiary
| Wymiar L | 1500 mm |
| Wymiar B | 370 mm |
| Wymiar H | 80 mm |
| Wymiar A1 | 1350 mm |
| Wymiar A2 | 224 mm |
| Wymiar AB | 150 mm |
| Wymiar K | 56 mm |
| Masa netto | 17.25 kg |
Montaż
| Rodzaj montażu | Montaż powierzchniowy | Zawieszka |
Obudowa
| Kolor | biały |
| Klasa ochrony | IP40 |
| Poziom odporności na wstrząsy | IK08 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -20–40 °C |
| Materiał obudowy | Stal |
| Materiał pokrywy | PMMA przezroczysty |
Wersja elektryczna
| Typ sterowania | DALI |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 183.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Przewodnik świetlny | Luwr |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Charakterystyka promieniowania | niezwykle szeroka wiązka |

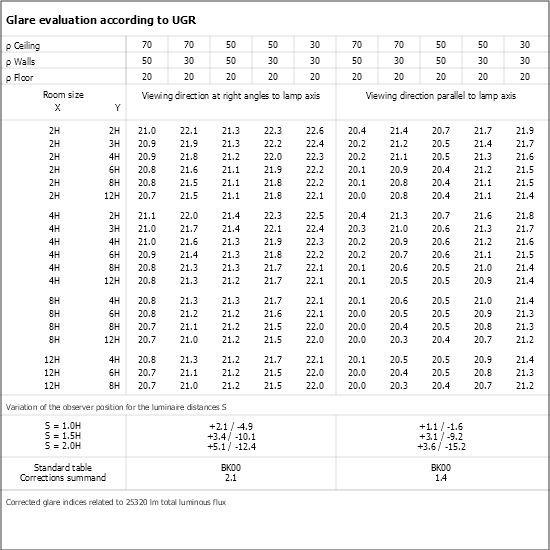

| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 21800 lm |
| Skuteczność świetlna | 119,1 lm/W |
Źródło światła
| Lampy | L-TUBE |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 65.000 h |
| Trwałość znamionowa L80B10 (tq = 25 °C) | 50.000 h |
Download
Znak homologacji:
| Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
0207945 -
SHL-LV 1-2..
|
Łącznik oprawy do SHL-L 180/280, SHL2-AE.. 1 szt. |
|
|
|
0207946 -
SHL-LV 3.. LB
|
Łącznik oprawy do SHL-L 380, SHL2-AM..., 1 szt. |
|
|
|
0208389 -
SHL-LV 4.. LB
|
Łącznik oprawy do SHL 480-L, 1 szt. |
|
|
0203626 -
ZGH GLASHEBER
|
Przyssawka gumowa do podniesienia szyby |
|
|
0207852 -
TRAS 4500
|
Szyna nośna L =4,5m, blacha stalowa ocynkowana, Masa 5,9kg |
|
|
|
0207851 -
TRAS 3000
|
Szyna nośna L =3,0m, blacha stalowa ocynkowana, Masa 3,9kg |
|
|
0207860 -
TRAS-V
|
Łącznik szyny nośnej do TRAS, 1 szt. |
|
|
0207980 -
ZKA-SHL
|
Osłona zacisku przyłączeniowego do SHL, 1 szt. |
|
|
0209083 -
ZKA-SHL-DB
|
Osłona zacisku przyłączeniowego do SHL-DB, 1 sztuka |
|
|
0227922 -
SHL-DB
|
Mocowanie w suficie do SHL, odstęp od stropu 5mm lub 20mm |
|
|
0200228 -
TRA 002 SHL M5X20
|
Wieszak do opraw SHL, hak kołyskowy M5x20, stal ocynkowana, 1 szt. |
|
|
0207868 -
TRAS-HD
|
Zawiesie o Ø 6,0 do montażu stropowego, 1 szt. |
|
|
0200251 -
TRA 008 KETTE GALV. VERZ.
|
Łańcuch ocynkowany, maks. 20 kg, waga 0,25 kg/m |
|
|
0200999 -
TRA 216/224-SHL 3../4..
|
Belka poprzeczna do SHL 3.. + 4.., odstęp mocowania 216, 224 mm |
|
|
0205888 -
VLKH
|
Karabińczyk, wymiary 50x25x5, maks. 20 kg, 1 szt. |
|
|
0205887 -
VLBP
|
Płyta z uchwytem, do montażu stropowego, maks. 20 kg, 1 szt |
|
|
0208347 -
VLSPSO-KH
|
Śruba rzymska z oczkami + karabińczyk, regulacja 50 mm, maks. 20 kg, 1 szt |
|
|
0207867 -
TRAS-HA
|
Zawiesie do łańcucha, nakrętka regulacyjna, 1 szt. |
|
|
0204003 -
ZRO RAHMENÖFFNER
|
Narzędzie do łatwego otwierania ramy oświetlenia |
|
|
0207853 -
TRAS-A 1500
|
Przesłona TRAS, L =1,5m, ocynk., z TRAS-AB odporna na ud. piłką |
|
|
0207869 -
TRAS-BSHL 1../2..
|
Mocowanie oprawy SHL 1-/2-źródłowa, w zestawie ZKA-SHL, (1/oprawę) |
|
|
|
0207942 -
TRAS-BSHL 3../4..
|
Mocowanie oprawy SHL 4../4..-3, w zestawie ZKA-SHL, (1/oprawę) |
|
|
| Numer artykułu - Bezeichnung | długość | Temperatura koloru | Charakterystyka | ||
| 0206661LD - L-TUBE-B 145-840M0450-0950 LD | 1450 | 4000 K | matowy |
|
|
Oświetlenie sufitowe z rodziny produktów SHL. Sterowanie światłem poprzez Luwr, strumień świetlny symetryczny, niezwykle szeroka wiązka, emisja światła bezpośredni. Źródło światła L-TUBE zainstalowany, Wymiana przez klienta końcowego. Oprawa oświetleniowa generuje znamionowy strumień świetlny 21800 lm w barwie światła 840, strumień świetlny regulowany: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, biały, stopień ochrony IP40. Montaż stropowy i zwieszany opraw oświetleniowych za pomocą odpowiednich zestawów mocujących. Oszczędzający czas montaż opraw oświetleniowych na szynie nośnej TRAS bez otwierania oprawy. Odporny na uderzenia piłki montaż podwieszany opraw 1- i 2-lampowych na jednej szynie nośnej, opraw 3- i 4-lampowych na dwóch równoległych szynach nośnych.Dzięki akcesorium SHL-DB, 0227922, oprawy można montować bezpośrednio na suficie lub powierzchni montażowej bez szyny nośnej. W tym celu należy otworzyć oprawę oświetleniową. Montaż liniowy za pomocą zewnętrznego łącznika SHL-LV, otwór wybijany D 20 z przodu do okablowania przelotowego. Z elektronicznym statecznikiem DALI. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
SHL. 180, 280, 424: wszystkie lampy podłączane do L1. (180 z jednym urządzeniem, 280 z dwoma urządzeniami). SHL. 380: środkowa lampa podłączana do L1, skrajne lampy do L2. (trzy urządzenia). SHL. 480: obie środkowe lampy podłączane do L1, zewnętrzne lampy do L2. (cztery urządzenia). Wersje z DALI: oddzielny zacisk dla linii sterującej, patrz rysunki. Wersje oświetlenia awaryjnego: oddzielny zacisk dla sieci zastępczej odpowiednio faza ładowania. Inne wersje podłączenia dostępne na zamówienie.
Uwaga „odporny na uderzenia piłki”:Oprawy oświetleniowe RIDI z tym oznaczeniem wytwarzane są zgodnie z mechanicznymi i technicznooświetleniowymi wymogami dotyczącymi oświetlenia hal sportowych. Spełniają wymagania normy DIN 18032, część 3, dotyczące odporności mechanicznej na uderzenia piłki.
Odporność na uderzenia piłki zapewnia oprawie oświetleniowej wytrzymałość, która jest bardzo istotna również w przypadku opraw przemysłowych.
Informacje o zamówieniu
| GTIN | 4029299490442 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Przemysł | Hale sportowe i wielofunkcyjne |
Wymiary
| Wymiar L | 1500 mm |
| Wymiar B | 370 mm |
| Wymiar H | 80 mm |
| Wymiar A1 | 1350 mm |
| Wymiar A2 | 224 mm |
| Wymiar AB | 150 mm |
| Wymiar K | 56 mm |
| Masa netto | 17.25 kg |
Montaż
| Rodzaj montażu | Montaż powierzchniowy | Zawieszka |
Obudowa
| Kolor | biały |
| Klasa ochrony | IP40 |
| Poziom odporności na wstrząsy | IK08 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -20–40 °C |
| Materiał obudowy | Stal |
| Materiał pokrywy | PMMA przezroczysty |
Wersja elektryczna
| Typ sterowania | DALI |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 183.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Przewodnik świetlny | Luwr |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Charakterystyka promieniowania | niezwykle szeroka wiązka |
| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 21800 lm |
| Skuteczność świetlna | 119,1 lm/W |
Źródło światła
| Lampy | L-TUBE |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 65.000 h |
| Trwałość znamionowa L80B10 (tq = 25 °C) | 50.000 h |
Download
Krzywa rozsyłu światła
Znak homologacji:
Atrybuty:
0206661LD - L-TUBE-B 145-840M0450-0950 LD
długość: 1450
Temperatura koloru: 4000 K
Charakterystyka: matowy
