ROBUST NDWS840B1500-DB / 6068020
Opis produktu
Reflektor górny z rodziny produktów ROBUST. Sterowanie światłem poprzez Luwr, strumień świetlny symetryczny, szeroka belka, emisja światła bezpośredni. Źródło światła LED-M zainstalowany, Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 14860 lm w barwie światła 840, strumień świetlny regulowany: Nie. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Aluminium, kolor biały, podobny do RAL 9016, stopień ochrony IP66. Montaż sufitowy z odpowiednimi akcesoriami. Montaż podwieszany (łańcuch lub linka) z odpowiednimi zestawami mocującymi, haki wahadłowe (4 sztuki) w zestawie. Montaż na szynie montażowej z odpowiednimi akcesoriami. Montaż odporny na uderzenia piłki tylko z odpowiednio oznaczonymi akcesoriami. Z elektronicznym statecznikiem On/Off. Wymiana przez specjalistę. Napięcie znamionowe 230 - 240 V AC/DC 50 - 60 Hz.
Uwaga „odpowiedni dla produktów spożywczych”: Te oprawy oświetleniowe są zgodne z wytycznymi przepisów dotyczących żywności zgodnie z Rozporządzeniem (WE) nr 852/2004 (HACCP) załącznik II rozdział I nr 2 a, b; rozdział II nr 1c w zakresie opraw oświetleniowych. Nadają się do zastosowania w przemyśle spożywczym. Możliwe ograniczenie obszaru zastosowania w przemyśle spożywczym można znaleźć w certyfikacie żywności.
Uwaga dotycząca odporności na szkodliwe gazy: Specjalna powłoka na diodach LED sprawia, że produkt jest bardziej odporny na szkodliwe gazy.
Informacje o zamówieniu
| Numer artykułu | 6068020 |
| GTIN | 4029299069747 |
Ogólne
| Kategoria produktu | Reflektor górny |
| Zakres zastosowania | Przemysł | Hale sportowe i wielofunkcyjne | Spożywczy |
| Certyfikat HACCP | Tak |
| Gwarancja | 5 lat |
Wymiary
| Wymiar L | 415 mm |
| Wymiar B | 415 mm |
| Wymiar H | 130 mm |
| Masa netto | 7.400 kg |
Montaż
| Rodzaj montażu | Montaż powierzchniowy |
| Miejsce montażu | Sufit |
| Typ połączenia | otwarty koniec |
| Liczba biegunów | 2 |
| Przekrój przewodu | 1–1 mm² |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP66 |
| Poziom odporności na wstrząsy | IK09 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -25–45 °C |
| Materiał obudowy | Aluminium |
| Obróbka powierzchniowa obudowy | malowany proszkowo |
| Materiał pokrywy | Szkło (ESG) |
Wersja elektryczna
| Typ sterowania | On/Off |
| Napięcie znamionowe | 230–240 V, 0/50–60 Hz |
| Moc znamionowa | 117.5 W |
| Klasa ochrony | II |
| Ochrona przed przepięciami | 10 kV |
Technika oświetleniowa
| Przewodnik świetlny | Luwr |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Charakterystyka promieniowania | szeroka belka |

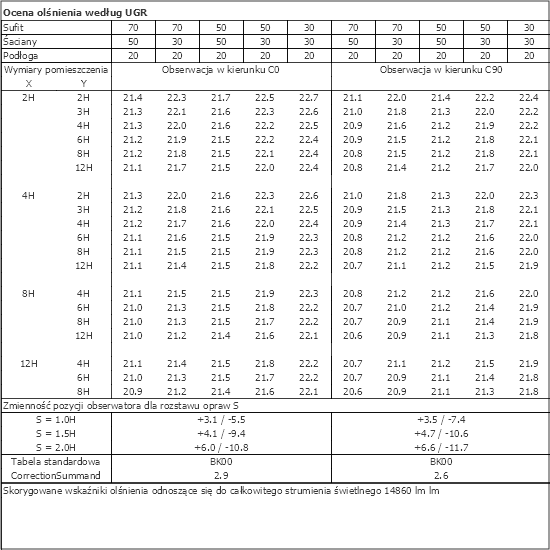

| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 14860 lm |
| Skuteczność świetlna | 126 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Bezpieczeństwo fotobiologiczne | RG1 |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 100.000 h |
| Trwałość znamionowa L80B10 (tq = 25 °C) | 88.000 h |
