M200-A069 DAWS840AS0250 / 0637761
Opis produktu
Oświetlenie sufitowe z rodziny produktów M200. Sterowanie światłem poprzez Osłona pryzmatyczna wzdłużna, strumień świetlny asymetryczny, kątowa wiązka światła, emisja światła bezpośredni. Źródło światła LED-M zainstalowany, Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 2180 lm w barwie światła 840, strumień świetlny regulowany: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Aluminium, kolor biały, podobny do RAL 9016, stopień ochrony IP65. Odporność na wandalizm do 75 dżuli. Montaż powierzchniowy przez klienta. Zamknięta uszczelka typu ochronnego. Z elektronicznym statecznikiem DALI-2. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Informacje o zamówieniu
| Numer artykułu | 0637761 |
| GTIN | 4029299556902 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Przemysł | Trasy ruchu |
| Gwarancja | 5 lat |
Wymiary
| Wymiar L | 690 mm |
| Wymiar B | 200 mm |
| Wymiar H | 70 mm |
| Wymiar A1 | 590 mm |
| Wymiar A2 | |
| Wymiar K | 28 mm |
| Wymiar K1 | 35 mm |
| Masa netto | 5.400 kg |
Montaż
| Rodzaj montażu | Montaż powierzchniowy |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
| Liczba biegunów | 4 |
| Przekrój przewodu | 0.5–2.5 mm² |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP65 |
| Poziom odporności na wstrząsy | IK11+ 75 J |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -20–25 °C |
| Materiał obudowy | Aluminium |
| Obróbka powierzchniowa obudowy | malowany proszkowo |
| Materiał pokrywy | PC teksturowany |
Wersja elektryczna
| Typ sterowania | DALI-2 |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 18.0 W |
| Klasa ochrony | II |
Technika oświetleniowa
| Układ optyczny | Osłona pryzmatyczna wzdłużna |
| Moc światła | bezpośredni |
| Rozkład światła | asymetryczny |
| Rozsył światłości | kątowa wiązka światła |
| Znamionowy strumień świetlny | 2180 lm |
| Skuteczność świetlna | 121 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Bezpieczeństwo fotobiologiczne | RG1 |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download
Znak homologacji:
| Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
| 0209231 - SURVIVOR TP25/60-LV | Łącznik podłużny do profilu nośnego mediów, V2A, 1 sztuka |
|
|
| 0209348 - M200-TPED-WS | Pokrywa końcowa do profilu nośnego, biała, 1 sztuka |
|
|
| 0209345 - M200-TP 100-WS | Profil nośny, 1,00 m, biały |
|
|
| 0209346 - M200-TP 138-WS | Profil nośny, 1,38 m, biały |
|
|
| 0209347 - M200-TP 490-WS | Profil nośny, 4,90 m, biały |
|
|
| 0209178 - M200-EPR 069-WS | Ramka podtynkowa do 1x M200-A069, biała |
|
|
| 0209352 - M200-PMH-TP-WS | Uchwyt zawiesia multi profilu nośnego, biały, 1 sztuka |
|
|
| 0209349 - M200-ZRP-PRH | Uchwyt zawiesia rurkowego M200, pasuje do 1xM16 lub 2xM6, 1 szt. |
|
|
| 0209341 - M200-BLIND 069-WS | Zaślepka do profilu nośnego, 0,69 m, biała |
|
|
| 0209342 - M200-BLIND 100-WS | Zaślepka do profilu nośnego, 1,00 m, biała |
|
|
| 0209343 - M200-BLIND 130-WS | Zaślepka do profilu nośnego, 1,30 m, biała |
|
|
| 0209344 - M200-BLIND 160-WS | Zaślepka do profilu nośnego, 1,60 m, biała |
|
|
0209330 -
ZRP-PR16X3-060WS
|
Zawiesie rurkowe 16x3, przyłącze z gwintem zewnętrznym M16, 0,6 m, białe, 1 szt. |
|
|
|
0209329 -
ZRP-PR16X3-100WS
|
Zawiesie rurkowe 16x3, przyłącze z gwintem zewnętrznym M16, 1,0 m, białe, 1 szt. |
|
|
Oświetlenie sufitowe z rodziny produktów M200. Sterowanie światłem poprzez Osłona pryzmatyczna wzdłużna, strumień świetlny asymetryczny, kątowa wiązka światła, emisja światła bezpośredni. Źródło światła LED-M zainstalowany, Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 2180 lm w barwie światła 840, strumień świetlny regulowany: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Aluminium, kolor biały, podobny do RAL 9016, stopień ochrony IP65. Odporność na wandalizm do 75 dżuli. Montaż powierzchniowy przez klienta. Zamknięta uszczelka typu ochronnego. Z elektronicznym statecznikiem DALI-2. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Informacje o zamówieniu
| Numer artykułu | 0637761 |
| GTIN | 4029299556902 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Przemysł | Trasy ruchu |
| Gwarancja | 5 lat |
Wymiary
| Wymiar L | 690 mm |
| Wymiar B | 200 mm |
| Wymiar H | 70 mm |
| Wymiar A1 | 590 mm |
| Wymiar K | 28 mm |
| Wymiar K1 | 35 mm |
| Masa netto | 5.400 kg |
Montaż
| Rodzaj montażu | Montaż powierzchniowy |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
| Liczba biegunów | 4 |
| Przekrój przewodu | 0.5–2.5 mm² |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP65 |
| Poziom odporności na wstrząsy | IK11+ 75 J |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -20–25 °C |
| Materiał obudowy | Aluminium |
| Obróbka powierzchniowa obudowy | malowany proszkowo |
| Materiał pokrywy | PC teksturowany |
Wersja elektryczna
| Typ sterowania | DALI-2 |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 18.0 W |
| Klasa ochrony | II |
Technika oświetleniowa
| Układ optyczny | Osłona pryzmatyczna wzdłużna |
| Moc światła | bezpośredni |
| Rozkład światła | asymetryczny |
| Rozsył światłości | kątowa wiązka światła |
| Znamionowy strumień świetlny | 2180 lm |
| Skuteczność świetlna | 121 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Bezpieczeństwo fotobiologiczne | RG1 |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download

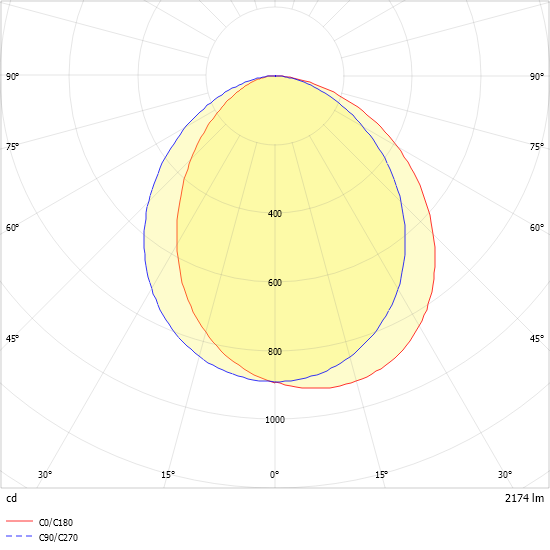

Krzywa rozsyłu światła
