F-LINE-PDI1220NDWS840MPO0550 / 0627868
Opis produktu
Oprawa wisząca z rodziny produktów F-LINE. Sterowanie światłem poprzez Pokrywa opalowa, strumień świetlny symetryczny, szeroka belka, emisja światła bezpośredni/pośredni. Źródło światła LED-M zainstalowany, Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 5520 lm w barwie światła 840, strumień świetlny regulowany: Nie. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP20. Dzięki akcesoriom oprawy oświetleniowe nadają się do montażu podwieszanego z zawieszeniem linkowym. Zawiesie linkowe o długości 1,5 metra ZSPT2Z 295 do F-LINE...MPO należy zamawiać osobno (patrz akcesoria). Kabel sieciowy, długość 1,5 metra z przezroczystą osłoną, zamawiany oddzielnie (patrz akcesoria) Do produkcji konstrukcji F-LINE dostępne są proste łączniki (bez tulei dystansowej lub o dwóch różnych długościach - mogą być wyposażone w APCON EASY BLE). Z elektronicznym statecznikiem On/Off. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Informacje o zamówieniu
| Numer artykułu | 0627868 |
| GTIN | 4029299571813 |
Ogólne
| Kategoria produktu | Oprawa wisząca |
| Zakres zastosowania | Edukacja | Biuro |
Wymiary
| Wymiar L | 1220 mm |
| Wymiar B | 260 mm |
| Wymiar H | 45 mm |
| Wymiar AE max | 1020 mm |
| Wymiar AE min | 740 mm |
| Wymiar K1 | 29 mm |
| Wymiar K2 | 57 mm |
| Masa netto | 5.400 kg |
Montaż
| Rodzaj montażu | Zawieszka | Montaż powierzchniowy |
| Miejsce montażu | Sufit |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Farbe_Kurz | ws |
| Klasa ochrony | IP20 |
| Poziom odporności na wstrząsy | IK03 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -25–25 °C |
| Materiał obudowy | Stal |
| Materiał pokrywy | PMMA opal |
Wersja elektryczna
| Typ sterowania | On/Off |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 37.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Przewodnik świetlny | Pokrywa opalowa |
| Moc światła | bezpośredni/pośredni |
| Rozkład światła | symetryczny |
| Charakterystyka promieniowania | szeroka belka |

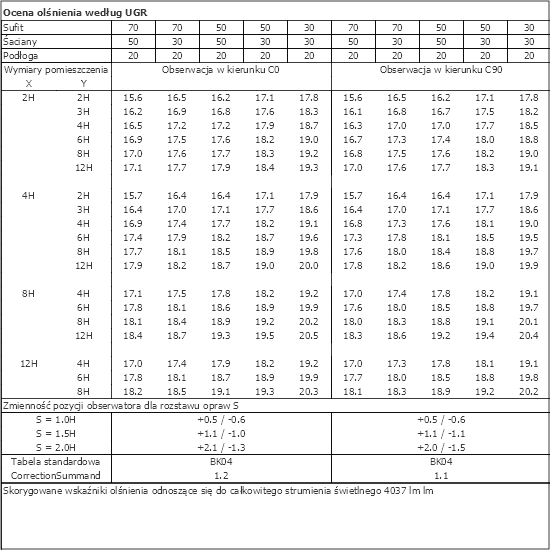

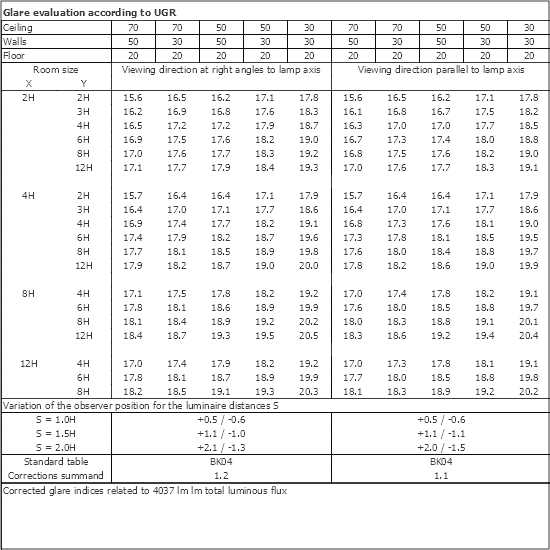

| Klasa UGR | ≤ 19 |
| Znamionowy strumień świetlny | 5520 lm |
| Skuteczność świetlna | 149 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Bezpieczeństwo fotobiologiczne | RG1 |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download
Znak homologacji:
| Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
| 0209398 - F-LINE-P-VS WS | Złącze światła. F-LINE-P 140 mm, biały, 1 szt. |
|
|
| 0209399 - F-LINE-P-VS-DA-SEN WS | Podłączenie oprawy. F-LINE-P 140mm, biały, 1 szt., czujnik APCON |
|
|
| 0209400 - F-LINE-P-VS-CDH WS | Złącze oprawy oświetleniowej. F-LINE-P 140mm, biały, 1 szt., moduł APCON-CDH |
|
|
| 0209401 - F-LINE-P-VS-55 WS | F-LINE-P 55 mm, biały, 1 szt. |
|
|
| 0209402 - F-LINE-P-VS-0 WS | Złącze światła. F-LINE-P 0 mm, biały, 1 szt. |
|
|
| 0209460 - F-LINE-P-VS-140 5-POL ND WS | Oprawa oświetleniowa conne. F-LINE-P 140 mm biały, z dyf. ND, 1 szt |
|
|
| 0209460SI - F-LINE-P-VS-140 5-POL-ND SI | Złącze światła. F-LINE-P 140 mm srebrny, z dyf. ND, 1 szt |
|
|
| 0209461 - F-LINE-P-VS-140 5-POL DA WS | Oprawa oświetleniowa conne. F-LINE-P 140mm biały, z dyf. DA, 1 szt |
|
|
| 0209461SI - F-LINE-P-VS-140 5-POL DA SI | Osłona zacisków dla F-LINE-P, srebrna, 1 szt |
|
|
| 0209403 - ZIDV-F-LINE-PDI 1500/3/1.5 | Okablowanie wewnętrzne, 3x1,5 mm dla F-LINE-PDI1500 + F-LINE-P-VS |
|
|
| 0209404 - ZIDV-F-LINE-PDI 1500/5/1.5 | Okablowanie przelotowe dla F-LINE-PDI...MPO1500, 5X1,5² |
|
|
| 0209405 - ZIDV-F-LINE-PDI 1220/3/1.5 | Okablowanie wewnętrzne, 3x1,5qmm f. F-LINE-PDI1220 + F-LINE-P-VS |
|
|
| 0209406 - ZIDV-F-LINE-PDI 1220/5/1.5 | Okablowanie przelotowe dla F-LINE-PDI...MPO1220, 5X1.5² |
|
|
0203579 -
ZAL 3X0.75/1.5M-T
|
Kabel połączeniowy przezroczysty, 3x 0,75 mm², 1,5 m |
|
|
|
0203580 -
ZAL 5X0.75/1.5M-T
|
Kabel połączeniowy przezroczysty, 5x 0,75 mm², 1,5 m |
|
|
|
0207977 -
ZAL 3X1.5/1.5M-T
|
Kabel połączeniowy przezroczysty, 3x 1,5 mm², 1,5 m |
|
|
|
0207977/L300 -
ZAL 3X1.5/3.0M-T
|
Przezroczysty przewód zasilający, 3x1,5 mm², 3,0 m |
|
|
|
0207978 -
ZAL 5X1.5/1.5M-T
|
Kabel połączeniowy przezroczysty, 5x 1,5 mm², 1,5 m |
|
|
|
0207979 -
ZKF 3X0.75/1.0M
|
Prowadnica przewodu, profil C, do Ø4–5 mm,1 m, przezroczysty |
|
|
0204332 -
ZDBE
|
Rozeta, kątowa, biała, do zawiesia linkowego trapez, ZUSP i UKNS |
|
|
0204332SI -
ZDBE-SI
|
Rozeta prostokątna srebrna do zaw. linkowego trapez. ZUSP i UKNS |
|
|
0203583 -
ZSPT2Z 295 SEILPENDEL TRAPEZ
|
Zawiesie linkowe, mocowanie w suficie, cylinder, 1,5 m, 1 szt |
|
|
Oprawa wisząca z rodziny produktów F-LINE. Sterowanie światłem poprzez Pokrywa opalowa, strumień świetlny symetryczny, szeroka belka, emisja światła bezpośredni/pośredni. Źródło światła LED-M zainstalowany, Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 5520 lm w barwie światła 840, strumień świetlny regulowany: Nie. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP20. Dzięki akcesoriom oprawy oświetleniowe nadają się do montażu podwieszanego z zawieszeniem linkowym. Zawiesie linkowe o długości 1,5 metra ZSPT2Z 295 do F-LINE...MPO należy zamawiać osobno (patrz akcesoria). Kabel sieciowy, długość 1,5 metra z przezroczystą osłoną, zamawiany oddzielnie (patrz akcesoria) Do produkcji konstrukcji F-LINE dostępne są proste łączniki (bez tulei dystansowej lub o dwóch różnych długościach - mogą być wyposażone w APCON EASY BLE). Z elektronicznym statecznikiem On/Off. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Informacje o zamówieniu
| Numer artykułu | 0627868 |
| GTIN | 4029299571813 |
Ogólne
| Kategoria produktu | Oprawa wisząca |
| Zakres zastosowania | Edukacja | Biuro |
Wymiary
| Wymiar L | 1220 mm |
| Wymiar B | 260 mm |
| Wymiar H | 45 mm |
| Wymiar AE max | 1020 mm |
| Wymiar AE min | 740 mm |
| Wymiar K1 | 29 mm |
| Wymiar K2 | 57 mm |
| Masa netto | 5.400 kg |
Montaż
| Rodzaj montażu | Zawieszka | Montaż powierzchniowy |
| Miejsce montażu | Sufit |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Farbe_Kurz | ws |
| Klasa ochrony | IP20 |
| Poziom odporności na wstrząsy | IK03 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -25–25 °C |
| Materiał obudowy | Stal |
| Materiał pokrywy | PMMA opal |
Wersja elektryczna
| Typ sterowania | On/Off |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 37.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Przewodnik świetlny | Pokrywa opalowa |
| Moc światła | bezpośredni/pośredni |
| Rozkład światła | symetryczny |
| Charakterystyka promieniowania | szeroka belka |
| Klasa UGR | ≤ 19 |
| Znamionowy strumień świetlny | 5520 lm |
| Skuteczność świetlna | 149 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Bezpieczeństwo fotobiologiczne | RG1 |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download

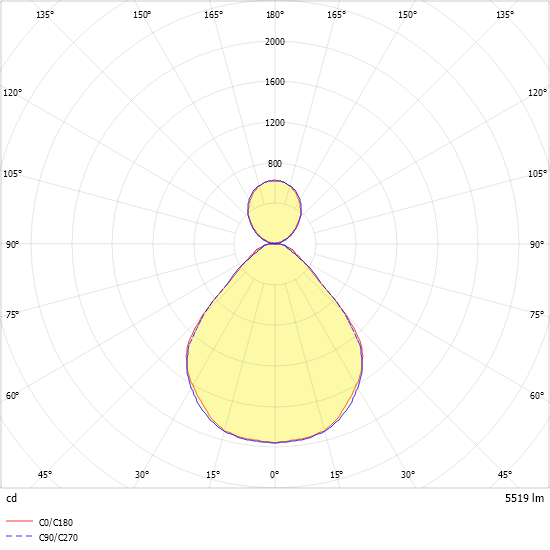

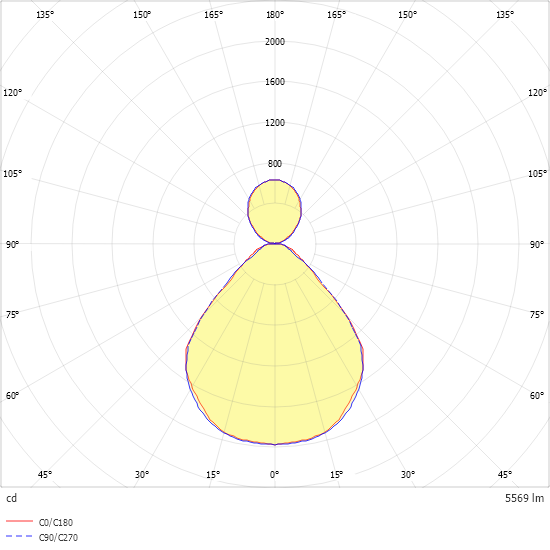

Krzywa rozsyłu światła
