F-LINE-PD1190DAWS840M9P0500 / 0637885
![](/cmi24web/cmi24web_exporte/ridi/assets/2022-07-RIDI-F-LINE-PDI-M9P.png)
![](/cmi24web/cmi24web_exporte/ridi/assets/2022-07-RIDI-F-LINE-PDI-M9P.png)
Opis produktu
Oprawa wisząca z rodziny produktów F-LINE. Sterowanie światłem poprzez Soczewka, strumień świetlny symetryczny, szeroka belka, emisja światła bezpośredni. Źródło światła LED-M zainstalowany, Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 5090 lm w barwie światła 840, strumień świetlny regulowany: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej . Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP20. Z elektronicznym statecznikiem DALI-2. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Informacje o zamówieniu
Numer artykułu | 0637885 |
GTIN | 4029299575163 |
Ogólne
Kategoria produktu | Oprawa wisząca |
Zakres zastosowania | Biuro |
Wymiary
Wymiar L | 1190 mm |
Wymiar B | 200 mm |
Wymiar H | 33 mm |
Wymiar AE max | 1120 mm |
Wymiar AE min | 840 mm |
Masa netto | 4.100 kg |
![Rysunek wymiarowy](/cmi24web/cmi24web_exporte/ridi/assets/max7344.png)
Montaż
Rodzaj montażu | Zawieszka | Montaż powierzchniowy |
Miejsce montażu | Sufit |
Obudowa
Kolor | kolor biały, podobny do RAL 9016 |
Farbe_Kurz | ws |
Klasa ochrony | IP20 |
Poziom odporności na wstrząsy | IK03 |
Test przewodu żarowego | 650 °C |
Dopuszczalna temperatura otoczenia | -25–40 °C |
Materiał obudowy | Stal |
Materiał pokrywy | PMMA przezroczysty |
Wersja elektryczna
Typ sterowania | DALI-2 |
Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
Moc znamionowa | 32.0 W |
Klasa ochrony | I |
Technika oświetleniowa
Przewodnik świetlny | Soczewka |
Reflektor | wysoki połysk |
Moc światła | bezpośredni |
Rozkład światła | symetryczny |
Charakterystyka promieniowania | szeroka belka |
Klasa UGR | ≤ 19 |
Znamionowy strumień świetlny | 5090 lm |
Skuteczność świetlna | 159 lm/W |

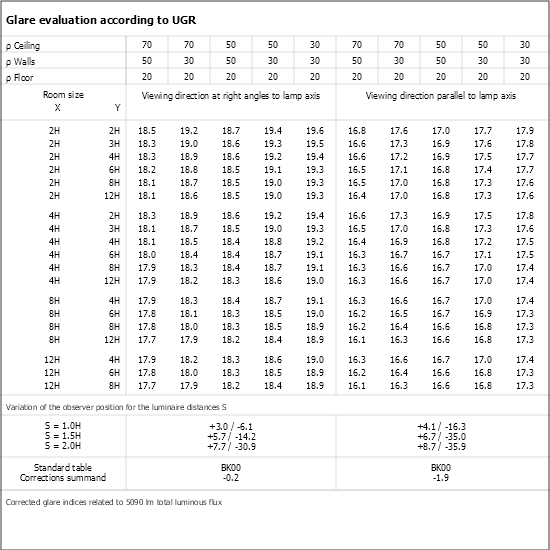

![Tabela UGR](/cmi24web/cmi24web_exporte/ridi/assets/ugr-0637885--pl_PL-08-2023.png)
Źródło światła
Lampy | LED-M |
W tym iluminator | Tak |
Wskaźnik oddawania barw Ra | ≥ 80 |
Temperatura koloru | 4000 K |
Trwałość znamionowa L80B50 (tq = 25 °C) | 100.000 h |
Trwałość znamionowa L80B10 (tq = 25 °C) | 82.000 h |
Download
![Lvk](/cmi24web/cmi24web_exporte/ridi/assets/LVK-0637885--08-2023.png)
![Stopień ochrony IP Stopień ochrony IP](/cmi24web/cmi24web_exporte/ridi/assets/Picto_IP20.png)
![Poziom odporności na uderzenia Poziom odporności na uderzenia](/cmi24web/cmi24web_exporte/ridi/assets/Picto_IK03.png)
![Klasa ochronności I Klasa ochronności I](/cmi24web/cmi24web_exporte/ridi/assets/Picto_Pruefz_Schutzklasse1.png)
![Bezpośrednia emisja światła Bezpośrednia emisja światła](/cmi24web/cmi24web_exporte/ridi/assets/Picto_Leuchtr_SQL_direkt_.png)
![](/cmi24web/cmi24web_exporte/ridi/assets/Picto_LED.png)
![Obszar wewnętrzny Obszar wewnętrzny](/cmi24web/cmi24web_exporte/ridi/assets/Unter_Dach.png)
Znak homologacji:
Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
0209460 - F-LINE-P-VS-140 5-POL ND WS | Oprawa oświetleniowa conne. F-LINE-P 140 mm biały, z dyf. ND, 1 szt |
|
|
0209460SI - F-LINE-P-VS-140 5-POL-ND SI | Złącze światła. F-LINE-P 140 mm srebrny, z dyf. ND, 1 szt |
|
|
0209461 - F-LINE-P-VS-140 5-POL DA WS | Oprawa oświetleniowa conne. F-LINE-P 140mm biały, z dyf. DA, 1 szt |
|
|
0209461SI - F-LINE-P-VS-140 5-POL DA SI | Osłona zacisków dla F-LINE-P, srebrna, 1 szt |
|
|
0209462 - ZKA-F-LINE-P WS | Osłona zacisków dla F-LINE-P, biała, 1 szt. |
|
|
0209462SI - ZKA-F-LINE-P SI | Osłona zacisków dla F-LINE-P, srebrna, 1 szt |
|
|
![]() |
Kabel połączeniowy przezroczysty, 3x 0,75 mm², 1,5 m |
|
|
![]() |
Kabel połączeniowy przezroczysty, 5x 0,75 mm², 1,5 m |
|
|
![]() |
Kabel połączeniowy przezroczysty, 3x 1,5 mm², 1,5 m |
|
|
![]() |
Przezroczysty przewód zasilający, 3x1,5 mm², 3,0 m |
|
|
![]() |
Kabel połączeniowy przezroczysty, 5x 1,5 mm², 1,5 m |
|
|
![]() |
Prowadnica przewodu, profil C, do Ø4–5 mm,1 m, przezroczysty |
|
|
![]() |
Zawiesie linkowe, mocowanie w suficie, cylinder, 1,5 m, 1 szt |
|
|
![]() |
Rozeta, kątowa, biała, do zawiesia linkowego trapez, ZUSP i UKNS |
|
|
![]() |
Rozeta prostokątna srebrna do zaw. linkowego trapez. ZUSP i UKNS |
|
|
![]() |
Zawiesie linkowe trapezowe, rozeta prostokątna, 1,5 m, 1 szt. |
|
|
![]() |
Zawiesie linkowe trapezowe, rozeta prostokątna, srebrna 1,5 m, 1 szt. |
|
|
![]() |
Zawiesie linkowe trapezowe, rozeta prostokątna, 1,5 m, 1 szt. |
|
|
![]() |
Zawiesie linkowe trapezowe, rozeta prostokątna, srebrna 1,5 m, 1 szt. |
|
|
![]() |
Zawiesie linkowe trapezowe, rozeta półokrągła, białe, 1,5 m, 1 szt. |
|
|
![]() |
Zawiesie linkowe trapezowe, rozeta półokrągła, srebrne, 1,5 m, 1 szt. |
|
|
![]() |
Zawiesie linkowe trapezowe, rozeta półokrągła, 1,5 m, 1 szt. |
|
|
![]() |
Zawiesie linkowe trapezowe, rozeta półokrągła, srebrne, 1,5 m, 1 szt. |
|
|
