F-LINE-LF 135/368A840 / 0627429
Opis produktu
Oprawa wisząca z rodziny produktów F-LINE. Sterowanie światłem poprzez Reflektor, strumień świetlny asymetryczny, kątowa wiązka światła, emisja światła bezpośredni. Źródło światła LED-M zainstalowany, Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 2580 lm w barwie światła 840, strumień świetlny regulowany: Nie. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, biały, stopień ochrony IP20. Dzięki akcesoriom oprawy nadają się do montażu zwieszanego za pomocą zwieszaka linkowego lub do bezpośredniego montażu stropowego. Montaż na zawiesiu linkowym za pomocą ZSPT2Z 190. możliwy montaż w linii świetlnej za pomocą dodatkowego łącznika oprawy F-LINE-VS. Z elektronicznym statecznikiem On/Off. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Informacje o zamówieniu
| Numer artykułu | 0627429 |
| GTIN | 4029299467178 |
Ogólne
| Kategoria produktu | Oprawa wisząca |
| Zakres zastosowania | Edukacja | Biuro |
Wymiary
| Wymiar L | 1553 mm |
| Wymiar B | 175 mm |
| Wymiar H | 52 mm |
| Wymiar AE max | 1490 mm |
| Wymiar AE min | 1140 mm |
| Masa netto | 8.000 kg |
Montaż
| Rodzaj montażu | Zawieszka | Montaż powierzchniowy |
| Miejsce montażu | Sufit |
Obudowa
| Kolor | biały |
| Farbe_Kurz | ws |
| Klasa ochrony | IP20 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -20–25 °C |
| Materiał obudowy | Stal |
| Materiał pokrywy | PMMA strukturalne |
Wersja elektryczna
| Typ sterowania | On/Off |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 22.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Przewodnik świetlny | Reflektor |
| Moc światła | bezpośredni |
| Rozkład światła | asymetryczny |
| Charakterystyka promieniowania | kątowa wiązka światła |
| Klasa UGR | > 25 |
| Znamionowy strumień świetlny | 2580 lm |
| Skuteczność świetlna | 117 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download
Znak homologacji:
| Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
| 0201253 - ZIDV-F-LINE 35/3/1.5 | Okablowanie przelotowe F-LINE .35, 3x1,5 mm², L =2,0 m, maks. 10 A |
|
|
| 0201254 - ZIDV-F-LINE 35/5/1.5 DIM | Okablowanie przelotowe F-LINE .35, 5x1,5 mm², L =2,0 m, maks. 10 A |
|
|
0209037 -
F-LINE-LF-VS
|
Łącznik oprawy F-LINE-LF, 100mm, biały, 1 sztuka, do montażu podwiesz. |
|
|
|
0209037SI -
F-LINE-LF-VS-SI
|
Łącznik oprawy F-LINE-LF, 100mm, srebrny, 1 sztuka, do montażu podwiesz. |
|
|
0209038SI -
F-LINE-LF-VS-D-SI
|
Łącznik oprawy F-LINE-LF, 100mm, srebrny, 1 sztuka, do montażu strop. |
|
|
|
0209038 -
F-LINE-LF-VS-D
|
Łącznik oprawy F-LINE-LF, 100mm, biały, 1 sztuka, do montażu strop. |
|
|
0204332SI -
ZDBE-SI
|
Rozeta prostokątna srebrna do zaw. linkowego trapez. ZUSP i UKNS |
|
|
0204332 -
ZDBE
|
Rozeta, kątowa, biała, do zawiesia linkowego trapez, ZUSP i UKNS |
|
|
0203580 -
ZAL 5X0.75/1.5M-T
|
Kabel połączeniowy przezroczysty, 5x 0,75 mm², 1,5 m |
|
|
|
0203579 -
ZAL 3X0.75/1.5M-T
|
Kabel połączeniowy przezroczysty, 3x 0,75 mm², 1,5 m |
|
|
|
0207977 -
ZAL 3X1.5/1.5M-T
|
Kabel połączeniowy przezroczysty, 3x 1,5 mm², 1,5 m |
|
|
|
0207979 -
ZKF 3X0.75/1.0M
|
Prowadnica przewodu, profil C, do Ø4–5 mm,1 m, przezroczysty |
|
|
|
0207978 -
ZAL 5X1.5/1.5M-T
|
Kabel połączeniowy przezroczysty, 5x 1,5 mm², 1,5 m |
|
|
0207975 -
ZSPT2ZH 190 BALDA.+SEILP. 1.5M
|
Zawiesie linkowe trapezowe, rozeta półokrągła, białe, 1,5 m, 1 szt. |
|
|
0207975SI -
ZSPT2ZH 190 BALDA.+SP. 1.5M-SI
|
Zawiesie linkowe trapezowe, rozeta półokrągła, srebrne, 1,5 m, 1 szt. |
|
|
0203587 -
ZSPT2Z 190 SEILPENDEL TRAPEZ
|
Zawiesie linkowe, mocowanie w suficie, cylinder, 1,5 m, 1 szt |
|
|
0207976 -
ZSPT2ZE 190 BALDA.+SEILP. 1.5M
|
Zawiesie linkowe trapezowe, rozeta prostokątna, 1,5 m, 1 szt. |
|
|
0207976SI -
ZSPT2ZE 190 BALDA.+SP. 1.5M-SI
|
Zawiesie linkowe trapezowe, rozeta prostokątna, srebrna 1,5 m, 1 szt. |
|
|
Oprawa wisząca z rodziny produktów F-LINE. Sterowanie światłem poprzez Reflektor, strumień świetlny asymetryczny, kątowa wiązka światła, emisja światła bezpośredni. Źródło światła LED-M zainstalowany, Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 2580 lm w barwie światła 840, strumień świetlny regulowany: Nie. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, biały, stopień ochrony IP20. Dzięki akcesoriom oprawy nadają się do montażu zwieszanego za pomocą zwieszaka linkowego lub do bezpośredniego montażu stropowego. Montaż na zawiesiu linkowym za pomocą ZSPT2Z 190. możliwy montaż w linii świetlnej za pomocą dodatkowego łącznika oprawy F-LINE-VS. Z elektronicznym statecznikiem On/Off. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Informacje o zamówieniu
| Numer artykułu | 0627429 |
| GTIN | 4029299467178 |
Ogólne
| Kategoria produktu | Oprawa wisząca |
| Zakres zastosowania | Edukacja | Biuro |
Wymiary
| Wymiar L | 1553 mm |
| Wymiar B | 175 mm |
| Wymiar H | 52 mm |
| Wymiar AE max | 1490 mm |
| Wymiar AE min | 1140 mm |
| Masa netto | 8.000 kg |
Montaż
| Rodzaj montażu | Zawieszka | Montaż powierzchniowy |
| Miejsce montażu | Sufit |
Obudowa
| Kolor | biały |
| Farbe_Kurz | ws |
| Klasa ochrony | IP20 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -20–25 °C |
| Materiał obudowy | Stal |
| Materiał pokrywy | PMMA strukturalne |
Wersja elektryczna
| Typ sterowania | On/Off |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 22.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Przewodnik świetlny | Reflektor |
| Moc światła | bezpośredni |
| Rozkład światła | asymetryczny |
| Charakterystyka promieniowania | kątowa wiązka światła |
| Klasa UGR | > 25 |
| Znamionowy strumień świetlny | 2580 lm |
| Skuteczność świetlna | 117 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download

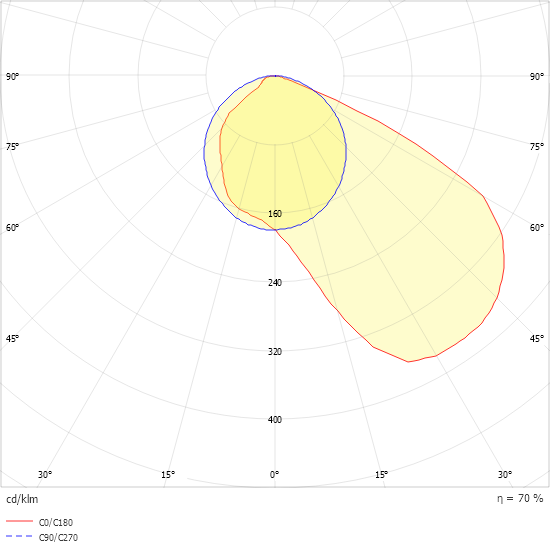

Krzywa rozsyłu światła
