FEDGE2-PDI1200DAWS850-0600 / 0637634
Opis produktu
Oprawa wisząca z rodziny produktów F-EDGE2. Sterowanie światłem poprzez Osłona mikropryzmatyczna, strumień świetlny symetryczny, niezwykle szeroka wiązka, emisja światła bezpośredni/pośredni. Źródło światła LED-M zainstalowany, Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 6100 lm w barwie światła 850, strumień świetlny regulowany: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Aluminium, biały, stopień ochrony IP20. Oprawy oświetleniowe nadają się do montażu podwieszanego za pomocą linkowego zawiesia o długości 1,5 m ZSPT2Z 330 (patrz akcesoria). Przewód zasilający o długości 1,5 m z przezroczystą osłoną (zamawiany oddzielnie). Do produkcji konstrukcji F-EDGE2 dostępne są łączniki proste, w kształcie litery L, T i krzyżowe (patrz akcesoria). Oprawa oświetleniowa dostępna również w wersji do montażu natynkowego z odpowiednim zestawem akcesoriów (patrz akcesoria). Z elektronicznym statecznikiem DALI-2. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Informacje o zamówieniu
Numer artykułu | 0637634 |
GTIN | 4029299550474 |
Ogólne
Kategoria produktu | Oprawa wisząca |
Zakres zastosowania | Edukacja | Biuro |
Gwarancja | 5 lat |
Wymiary
Wymiar L | 1201 mm |
Wymiar B | 341 mm |
Wymiar H | 22 mm |
Wymiar AE max | 1002 mm |
Wymiar AE min | 862 mm |
Masa netto | 6 kg |
Montaż
Rodzaj montażu | Zawieszka |
Miejsce montażu | Sufit |
Typ połączenia | zacisk wtykowy |
Liczba biegunów | 5 |
Przekrój przewodu | 0.5–2.5 mm² |
Obudowa
Kolor | biały |
Farbe_Kurz | ws |
Klasa ochrony | IP20 |
Poziom odporności na wstrząsy | IK07 |
Test przewodu żarowego | 650 °C |
Dopuszczalna temperatura otoczenia | -25–25 °C |
Materiał obudowy | Aluminium |
Obróbka powierzchniowa obudowy | malowany proszkowo |
Materiał pokrywy | PMMA strukturalne |
Wersja elektryczna
Typ sterowania | DALI-2 |
Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
Moc znamionowa | 43.0 W |
Klasa ochrony | I |
Technika oświetleniowa
Przewodnik świetlny | Osłona mikropryzmatyczna |
Moc światła | bezpośredni/pośredni |
Rozkład światła | symetryczny |
Charakterystyka promieniowania | niezwykle szeroka wiązka |
Klasa UGR | ≤ 16 |
Znamionowy strumień świetlny | 6100 lm |
Skuteczność świetlna | 142 lm/W |
Źródło światła
Lampy | LED-M |
W tym iluminator | Tak |
Wskaźnik oddawania barw Ra | ≥ 80 |
Temperatura koloru | 5000 K |
Tolerancja położenia koloru (SDCM) | < 3 SDCM |
Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download
Znak homologacji:
Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
0203579 - ZAL 3X0.75/1.5M-T | Kabel połączeniowy przezroczysty, 3x 0,75 mm², 1,5 m |
|
|
0207977 - ZAL 3X1.5/1.5M-T | Kabel połączeniowy przezroczysty, 3x 1,5 mm², 1,5 m |
|
|
0203580 - ZAL 5X0.75/1.5M-T | Kabel połączeniowy przezroczysty, 5x 0,75 mm², 1,5 m |
|
|
0207978 - ZAL 5X1.5/1.5M-T | Kabel połączeniowy przezroczysty, 5x 1,5 mm², 1,5 m |
|
|
0209351 - FEDGE-VS-D | L= 250 Mm, Z ZACISKIEM 5-BIEGUNOWYM, BIAŁY, 1 szt. |
|
|
0209351AQ - FEDGE-VS-D-FSW | L= 250 mm, Z ZACISKIEM 5-BIEGUNOWYM, CZARNY, 1 szt. |
|
|
0209351SI - FEDGE-VS-D-SI | L= 250 mm, Z ZACISKIEM 5-BIEGUNOWYM, SREBRNY, 1 szt. |
|
|
0209313 - FEDGE-VS-DA-SEN | Łącznik oprawy F-EDGE 250 mm, biały, 1 szt., czujnik APCON |
|
|
0209314 - FEDGE-VS-CDH | Łącznik oprawy F-EDGE 250 mm, biały, 1 szt., moduł CDH APCON |
|
|
0209313AQ - FEDGE-VS-DA-SEN-FSW | Łącznik oprawy F-EDGE 250 mm, czarny, 1 szt., czujnik APCON |
|
|
0209314AQ - FEDGE-VS-CDH-FSW | Łącznik oprawy F-EDGE 250 mm, czarny, 1 szt., moduł CDH APCON |
|
|
0209314SI - FEDGE-VS-CDH-SI | Łącznik oprawy F-EDGE 250 mm, srebrny, 1 szt. mocuł CDH APCON |
|
|
0209313SI - FEDGE-VS-DA-SEN-SI | Łącznik oprawy F-EDGE 250 mm, srebrny, 1 szt., czujnik APCON |
|
|
0209042 - FEDGE-VS-SEN | Łącznik oprawy F-EDGE, 250 mm, biały, 1 szt., do mont. podwiesz. z czuj. |
|
|
0209042SI - FEDGE-VS-SEN-SI | Łącznik oprawy F-EDGE, 250 mm, srebrny, 1 szt., do mont. podwiesz. z czuj. |
|
|
0209043 - FEDGE-VS | Łącznik oprawy FEDGE 250 mm, biały, 1 szt. |
|
|
0209043SI - FEDGE-VS-SI | Łącznik oprawy FEDGE 250 mm, srebrny, 1 szt. |
|
|
0209044 - FEDGE-VSK | Łącznik oprawy Kształt krzyżowy FEDGE, biały, 1 szt. |
|
|
0209044SI - FEDGE-VSK-SI | Łącznik oprawy Kształt krzyżowy FEDGE, srebrny, 1 sztuka |
|
|
0209045 - FEDGE-VSL | Łącznik oprawy Kształt L FEDGE, biały, 1 szt. |
|
|
0209045SI - FEDGE-VSL-SI | Łącznik oprawy Kształt L FEDGE, srebrny, 1 sztuka |
|
|
0209046 - FEDGE-VST | Łącznik oprawy Kształt T FEDGE, biały, 1 szt. |
|
|
0209046SI - FEDGE-VST-SI | Łącznik oprawy Kształt T FEDGE, srebrny, 1 sztuka |
|
|
0209289 - ZBS-FEDGE2-A-ND | Mocowanie sufitowe do serii FEDGE 1200 + 1500 bez funkcji ściemniania, białe |
|
|
0209289SI - ZBS-FEDGE2-A-ND | Mocowanie sufitowe do serii FEDGE 1200 + 1500 bez funkcji ściemniania, srebrne |
|
|
0209290 - ZBS-FEDGE2-A-DA | Mocowanie sufitowe do serii FEDGE 1200 + 1500 Dali, białe |
|
|
0209290SI - ZBS-FEDGE2-A-DA | Mocowanie sufitowe do serii FEDGE 1200 + 1500 Dali, srebrne |
|
|
0209289AQ - ZBS-FEDGE2-A-ND | Mocowanie sufitowe do serii FEDGE2 1200 + 1500 bez funkcji ściemniania, czarne |
|
|
0209290AQ - ZBS-FEDGE2-A-DA | Mocowanie sufitowe do serii FEDGE2 1200 + 1500 Dali, czarne |
|
|
0204332SI - ZDBE-SI | Rozeta prostokątna srebrna do zaw. linkowego trapez. ZUSP i UKNS |
|
|
0204332 - ZDBE | Rozeta, kątowa, biała, do zawiesia linkowego trapez, ZUSP i UKNS |
|
|
0209049 - ZIDV-FEDGE 600/5/1.5 | WEWNĘTRZNY 600 mm do F-EDGE VS |
|
|
0209048 - ZIDV-FEDGE 600/3/1.5 | WEWNĘTRZNY 600 mm do F-EDGE VS |
|
|
0209051 - ZIDV-FEDGE 800/5/1.5 | WEWNĘTRZNY 800 mm do F-EDGE VSL/VSK/VST |
|
|
0209050 - ZIDV-FEDGE 800/3/1.5 | WEWNĘTRZNY 800 mm do F-EDGE VSL/VSK/VST |
|
|
0209047 - ZSPT2ZE 330 BALDA.+SEILP. 1.5M | Zawiesie linkowe trapezowe, rozeta prostok. biała, 1,5 m, 1 szt. |
|
|
0209047SI - ZSPT2ZE 330 BALDA.+SEILP. 1.5M | Zawiesie linkowe trapezowe, rozeta prostokątna, srebrna 1,5 m, 1 szt. |
|
|
0206000 - ZSPT2Z 330 SEILPENDEL TRAPEZ | Zawiesie linkowe, mocowanie w suficie, cylinder, 1,5 m, 1 szt |
|
|
Oprawa wisząca z rodziny produktów F-EDGE2. Sterowanie światłem poprzez Osłona mikropryzmatyczna, strumień świetlny symetryczny, niezwykle szeroka wiązka, emisja światła bezpośredni/pośredni. Źródło światła LED-M zainstalowany, Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 6100 lm w barwie światła 850, strumień świetlny regulowany: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Aluminium, biały, stopień ochrony IP20. Oprawy oświetleniowe nadają się do montażu podwieszanego za pomocą linkowego zawiesia o długości 1,5 m ZSPT2Z 330 (patrz akcesoria). Przewód zasilający o długości 1,5 m z przezroczystą osłoną (zamawiany oddzielnie). Do produkcji konstrukcji F-EDGE2 dostępne są łączniki proste, w kształcie litery L, T i krzyżowe (patrz akcesoria). Oprawa oświetleniowa dostępna również w wersji do montażu natynkowego z odpowiednim zestawem akcesoriów (patrz akcesoria). Z elektronicznym statecznikiem DALI-2. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Informacje o zamówieniu
Numer artykułu | 0637634 |
GTIN | 4029299550474 |
Ogólne
Kategoria produktu | Oprawa wisząca |
Zakres zastosowania | Edukacja | Biuro |
Gwarancja | 5 lat |
Wymiary
Wymiar L | 1201 mm |
Wymiar B | 341 mm |
Wymiar H | 22 mm |
Wymiar AE max | 1002 mm |
Wymiar AE min | 862 mm |
Masa netto | 6 kg |
Montaż
Rodzaj montażu | Zawieszka |
Miejsce montażu | Sufit |
Typ połączenia | zacisk wtykowy |
Liczba biegunów | 5 |
Przekrój przewodu | 0.5–2.5 mm² |
Obudowa
Kolor | biały |
Farbe_Kurz | ws |
Klasa ochrony | IP20 |
Poziom odporności na wstrząsy | IK07 |
Test przewodu żarowego | 650 °C |
Dopuszczalna temperatura otoczenia | -25–25 °C |
Materiał obudowy | Aluminium |
Obróbka powierzchniowa obudowy | malowany proszkowo |
Materiał pokrywy | PMMA strukturalne |
Wersja elektryczna
Typ sterowania | DALI-2 |
Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
Moc znamionowa | 43.0 W |
Klasa ochrony | I |
Technika oświetleniowa
Przewodnik świetlny | Osłona mikropryzmatyczna |
Moc światła | bezpośredni/pośredni |
Rozkład światła | symetryczny |
Charakterystyka promieniowania | niezwykle szeroka wiązka |
Klasa UGR | ≤ 16 |
Znamionowy strumień świetlny | 6100 lm |
Skuteczność świetlna | 142 lm/W |
Źródło światła
Lampy | LED-M |
W tym iluminator | Tak |
Wskaźnik oddawania barw Ra | ≥ 80 |
Temperatura koloru | 5000 K |
Tolerancja położenia koloru (SDCM) | < 3 SDCM |
Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download

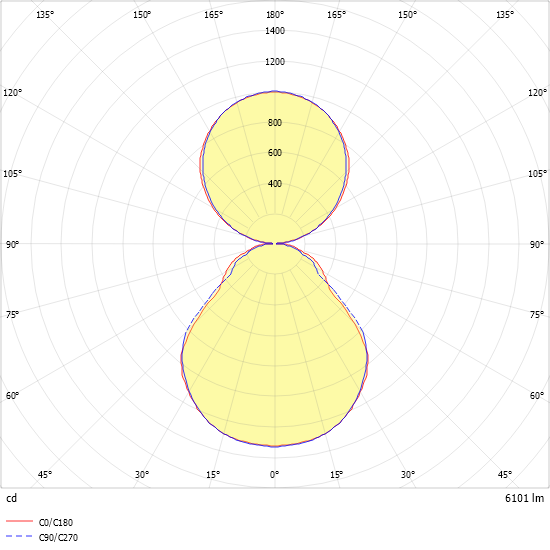

Krzywa rozsyłu światła
