ESHL-L 480/2680-840 PSB-DA / 0860175
Opis produktu
Oświetlenie sufitowe z rodziny produktów ESHL. Sterowanie światłem poprzez Osłona mikropryzmatyczna, strumień świetlny symetryczny, szeroka belka, emisja światła bezpośredni. Źródło światła L-TUBE zainstalowany, Wymiana przez klienta końcowego. Oprawa oświetleniowa generuje znamionowy strumień świetlny 22250 lm w barwie światła 840, strumień świetlny regulowany: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP40. Przygotowany do montażu w różnych systemach sufitowych z odpowiednim zestawem mocującym (akcesorium).6-punktowy montaż jest wymagany do instalacji z zestawem mocującym 10-713 lub 10-717 z oprawy 3-lampowej. Ponieważ w zestawie znajdują się 4 części, należy określić odpowiednią liczbę X: X = (n x 6) / 4, gdzie n = liczba opraw oświetleniowych, a wynik X jest zaokrąglany do następnej najwyższej liczby. Z elektronicznym statecznikiem DALI. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
ESHL. 180, 280: wszystkie lampy podłączane do L1. (180 z jednym urządzeniem, 280 z dwoma urządzeniami). ESHL. 380: środkowa lampa podłączana do L2, skrajne lampy do L1. (trzy urządzenia). ESHL. 480: obie środkowe lampy podłączane do L2, zewnętrzne lampy do L1. (cztery urządzenia). Inne wersje podłączenia dostępne na zamówienie.
Uwaga „odporny na uderzenia piłki”:Oprawy oświetleniowe RIDI z tym oznaczeniem wytwarzane są zgodnie z mechanicznymi i technicznooświetleniowymi wymogami dotyczącymi oświetlenia hal sportowych. Spełniają wymagania normy DIN 18032, część 3, dotyczące odporności mechanicznej na uderzenia piłki.
Informacje o zamówieniu
| Numer artykułu | 0860175 |
| GTIN | 4029299418897 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Hale sportowe i wielofunkcyjne |
Wymiary
| Wymiar L | 1548 mm |
| Wymiar B | 624 mm |
| Wymiar H | 85 mm |
| Wymiar A1 | 1250 mm |
| Wymiar A2 | 435 mm |
| Wymiar BE | 604 mm |
| Wymiar LE | 1529 mm |
| Masa netto | 29.750 kg |
Montaż
| Rodzaj montażu | Instalacja |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Farbe_Kurz | ws |
| Klasa ochrony | IP40 |
| Poziom odporności na wstrząsy | IK08 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -25–25 °C |
| Materiał obudowy | Stal |
| Materiał pokrywy | PMMA strukturalne |
Wersja elektryczna
| Typ sterowania | DALI |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 192.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Przewodnik świetlny | Osłona mikropryzmatyczna |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Charakterystyka promieniowania | szeroka belka |

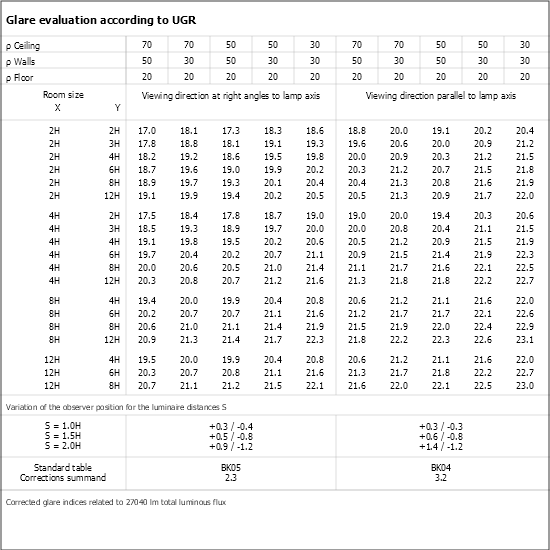

| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 22250 lm |
| Skuteczność świetlna | 116 lm/W |
Źródło światła
| Lampy | L-TUBE |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download
Znak homologacji:
| Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
0210713 -
ZBS-E UNI 10-713
|
Uniwersalny zestaw montażowy, strop o grubości 23 do 55 mm |
|
|
0210717 -
ZBS-E UNI 10-717
|
Uniwersalny zestaw montażowy, strop o grubości 45 do 80 mm |
|
|
0200255 -
ZIDV 58/5/1.5 DURCHVERDR.
|
Okablowanie przelotowe T26-58 W+T16-35/49/80 W, 5x1,5 mm², maks. 10 A |
|
|
|
0200637 -
ZIDV 36/5/2.5 DURCHVERDR.
|
Okablowanie przelotowe T26-36 W + T16-28/54 W, 5x2,5 mm²,maks16A |
|
|
|
0200638 -
ZIDV 58/5/2.5 DURCHVERDR.
|
Okablowanie przelotowe T26-58W+T16-35/49/80 W, 5x2,5mm², maks. 16A |
|
|
|
0201202 -
ZIDV 58/3/1.5 DURCHVERDR.
|
Okablowanie przelotowe T26-58 W+T16-35/49/80 W, 3x1,5 mm², maks. 10 A |
|
|
|
0200254 -
ZIDV 36/5/1.5 DURCHVERDR.
|
Okablowanie przelotowe T26-36 W + T16-28/54 W, 5x1,5 mm²,maks. 10 A |
|
|
|
0201201 -
ZIDV 36/3/1.5 DURCHVERDR.
|
Okablowanie przelotowe T26-36 W + T16-28/54 W, 3x1,5 mm²,maks. 10 A |
|
|
0200252 -
TRA 132 TRAVERSE- ABR/EBR 2..
|
Belka poprzeczna do ABR/EBR 2-źródł., odstęp mont. 132+149 mm |
|
|
0200256 -
TRA 435 TRAVERSE- ABR/EBR 4..
|
Belka poprzeczna do ABR/EBR 4-źródł., odstęp mont. 435 mm |
|
|
0200253 -
TRA 298 TRAVERSE- ABR/EBR 3..
|
Belka poprzeczna do ABR/EBR 3-źródł., odstęp mont. 298 mm |
|
|
0210989 -
ZBS-SP158-40
|
Zest. moc. 158W do sufitów panelowych, wysokość szyny nośnej 40 mm |
|
|
|
0210988 -
ZBS-SP158-35
|
Zest. moc. 158W do sufitów panelowych, wysokość szyny nośnej 35 mm |
|
|
|
0210993 -
ZBS-SP.36-30
|
Zest. moc. .36W do sufitów panelowych, wysokość szyny nośnej 30 mm |
|
|
|
0210995 -
ZBS-SP.36-40
|
Zest. moc. .36W do sufitów panelowych, wysokość szyny nośnej 40 mm |
|
|
|
0210992 -
ZBS-SP136-40
|
Zest. moc. 136W do sufitów panelowych, wysokość szyny nośnej 40 mm |
|
|
|
0210991 -
ZBS-SP136-35
|
Zest. moc. 136W do sufitów panelowych, wysokość szyny nośnej 35 mm |
|
|
|
0210994 -
ZBS-SP.36-35
|
Zest. moc. .36W do sufitów panelowych, wysokość szyny nośnej 35 mm |
|
|
|
0210076 -
ZBS-SP.58-30
|
Zest. moc. .58W do sufitów panelowych, wysokość szyny nośnej 30 mm |
|
|
|
0210078 -
ZBS-SP.58-35
|
Zest. moc. .58W do sufitów panelowych, wysokość szyny nośnej 35 mm |
|
|
|
0210990 -
ZBS-SP136-30
|
Zest. moc. 136W do sufitów panelowych, wysokość szyny nośnej 30 mm |
|
|
|
0210079 -
ZBS-SP.58-40
|
Zest. moc. .58W do sufitów panelowych, wysokość szyny nośnej 40 mm |
|
|
0204003 -
ZRO RAHMENÖFFNER
|
Narzędzie do łatwego otwierania ramy oświetlenia |
|
|
| Numer artykułu - Bezeichnung | długość | Temperatura koloru | Charakterystyka | ||
| 0206661LD - L-TUBE-B 145-840M0450-0950 LD | 1450 | 4000 K | matowy |
|
|
Oświetlenie sufitowe z rodziny produktów ESHL. Sterowanie światłem poprzez Osłona mikropryzmatyczna, strumień świetlny symetryczny, szeroka belka, emisja światła bezpośredni. Źródło światła L-TUBE zainstalowany, Wymiana przez klienta końcowego. Oprawa oświetleniowa generuje znamionowy strumień świetlny 22250 lm w barwie światła 840, strumień świetlny regulowany: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP40. Przygotowany do montażu w różnych systemach sufitowych z odpowiednim zestawem mocującym (akcesorium).6-punktowy montaż jest wymagany do instalacji z zestawem mocującym 10-713 lub 10-717 z oprawy 3-lampowej. Ponieważ w zestawie znajdują się 4 części, należy określić odpowiednią liczbę X: X = (n x 6) / 4, gdzie n = liczba opraw oświetleniowych, a wynik X jest zaokrąglany do następnej najwyższej liczby. Z elektronicznym statecznikiem DALI. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
ESHL. 180, 280: wszystkie lampy podłączane do L1. (180 z jednym urządzeniem, 280 z dwoma urządzeniami). ESHL. 380: środkowa lampa podłączana do L2, skrajne lampy do L1. (trzy urządzenia). ESHL. 480: obie środkowe lampy podłączane do L2, zewnętrzne lampy do L1. (cztery urządzenia). Inne wersje podłączenia dostępne na zamówienie.
Uwaga „odporny na uderzenia piłki”:Oprawy oświetleniowe RIDI z tym oznaczeniem wytwarzane są zgodnie z mechanicznymi i technicznooświetleniowymi wymogami dotyczącymi oświetlenia hal sportowych. Spełniają wymagania normy DIN 18032, część 3, dotyczące odporności mechanicznej na uderzenia piłki.
Informacje o zamówieniu
| Numer artykułu | 0860175 |
| GTIN | 4029299418897 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Hale sportowe i wielofunkcyjne |
Wymiary
| Wymiar L | 1548 mm |
| Wymiar B | 624 mm |
| Wymiar H | 85 mm |
| Wymiar A1 | 1250 mm |
| Wymiar A2 | 435 mm |
| Wymiar BE | 604 mm |
| Wymiar LE | 1529 mm |
| Masa netto | 29.750 kg |
Montaż
| Rodzaj montażu | Instalacja |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Farbe_Kurz | ws |
| Klasa ochrony | IP40 |
| Poziom odporności na wstrząsy | IK08 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -25–25 °C |
| Materiał obudowy | Stal |
| Materiał pokrywy | PMMA strukturalne |
Wersja elektryczna
| Typ sterowania | DALI |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 192.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Przewodnik świetlny | Osłona mikropryzmatyczna |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Charakterystyka promieniowania | szeroka belka |
| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 22250 lm |
| Skuteczność świetlna | 116 lm/W |
Źródło światła
| Lampy | L-TUBE |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
