EDLR 195/3000-TW-SMT-CAS / 0336672//408
Opis produktu
Downlight z rodziny produktów EDLR. Sterowanie światłem poprzez Reflektor, strumień świetlny symetryczny, średnia dystrybucja, emisja światła bezpośredni. Źródło światła LED-M zainstalowany, Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 2560 lm w barwie światła 8TW, strumień świetlny regulowany: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Aluminium, kolor biały, podobny do RAL 9016, stopień ochrony IP20 IP40 od strony pomieszczenia. Oprócz standardowych zacisków mocujących dla stropów o grubości od 0 do 25 mm, jako akcesoria dostępne są specjalne zestawy mocujące, takie jak zestawy do montażu paneli, płyty zbrojeniowe, puszki do betonu, pierścienie podtynkowe, zestawy do montażu pod kątem i zestawy do częściowej zabudowy. Z elektronicznym statecznikiem DALI Casambi. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
TW: Oprawa oświetleniowa w wersji z funkcją Tunable White (...-TW...) oraz oddzielnym sterowaniem barwą światła 3000 i 6500 kelwinów.
Informacje o zamówieniu
| Numer artykułu | 0336672//408 |
| GTIN | 4029299527124 |
Ogólne
| Kategoria produktu | Downlight |
| Zakres zastosowania | Edukacja | Sprzedaż detaliczna |
| Technologia | Casambi |
Wymiary
| Wymiar H | 160 mm |
| Wymiar D | 195 mm |
| Wymiar D2 | 195 mm |
| Wymiar B1 | 90 mm |
| Wymiar DE max | 185 mm |
| Wymiar DE min | 181 mm |
| Wymiar HE | 165 mm |
| Wymiar L1 | 245 mm |
| Wymiar L4 | 265 mm |
| Masa netto | 1.120 kg |
Montaż
| Rodzaj montażu | Instalacja |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Farbe_Kurz | ws |
| Klasa ochrony | IP20 | IP40 od strony pomieszczenia |
| Test przewodu żarowego | 650 °C |
| Materiał obudowy | Aluminium |
| Materiał pokrywy | PC przezroczysty |
Wersja elektryczna
| Typ sterowania | DALI | Casambi |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 22.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Przewodnik świetlny | Reflektor |
| Reflektor | matowy |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Charakterystyka promieniowania | Wąskostrumieniowy |
| Klasa UGR | ≤ 16 |
| Znamionowy strumień świetlny | 2560 lm |
| Skuteczność świetlna | 116 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 3000–6500 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download
Znak homologacji:
| Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
| 0208873 - DR195-ASLP-K-D-W | Szyba z PMMA, pryzmaty podłużne do asymetrycznego rozsyłu światła, biała |
|
|
0201069 -
UGEBD ... -UR
|
Przełącznik przekaźnikowy do EBD..., (nie do HIT) |
|
|
0203006 -
BET EDLR 195
|
Puszka do betonu dla EDLR 195 – tylko to zalania na miejscu – |
|
|
| 0208866 - DR195-DPO-K-D-W | Szyba z PMMA, mikropryzmaty tłoczone, opaliz., pierścień dekoracyjny biały |
|
|
0202675//636 -
DR195-DR-K-ES
|
Pierścień dekoracyjny ze stali nierdzewnej szczotkowany |
|
|
|
0202675//609 -
DR195-DR-K-SG
|
Pierścień dekoracyjny aluminiowy srebrny błyszczący |
|
|
|
0202675 -
DR195-DR-K-W
|
Pierścień dekoracyjny z tworzywa sztucznego biały |
|
|
0202802//701 -
DR195-HWNR1-K-D-W
|
Znak informacyjny nr 1 z pierścieniem dekoracyjnym białym |
|
|
| 0202802//711 - DR195-HWNR11-K-D-W | Znak informacyjny nr 11 z pierścieniem dekoracyjnym białym |
|
|
| 0202802//712 - DR195-HWNR12-K-D-W | Znak informacyjny nr 12 z pierścieniem dekoracyjnym białym |
|
|
|
0202802//724 -
DR195-HWNR24-K-D-W
|
Znak informacyjny nr 24 z pierścieniem dekoracyjnym białym |
|
|
| 0202802//704 - DR195-HWNR4-K-D-W | Znak informacyjny nr 4 z pierścieniem dekoracyjnym białym |
|
|
| 0202802//705 - DR195-HWNR5-K-D-W | Znak informacyjny nr 5 z pierścieniem dekoracyjnym białym |
|
|
| 0202802//708 - DR195-HWNR8-K-D-W | Znak informacyjny nr 8 z pierścieniem dekoracyjnym białym |
|
|
0204884 -
DR195-MPS-G-D-W
|
Szyba dekoracyjna ze szkła float, mikropryzmaty, pierścień dekor. biały |
|
|
0202692 -
DR195-RM-G-SB-W
|
Pierścień dekor. ze szkła bezp., matowy, otwarty wewn., pierścień biały |
|
|
0202863 -
DR195-SK-G-D-W
|
Szyba ze szkła float, przejrzysta, z pierścieniem dekoracyjnym białym |
|
|
|
0202734 -
DR195-SM-G-D-W
|
Szyba dekoracyjna ze szkła float, matowa na zewn., pierścień dekor. biały |
|
|
0202739 -
DR195-SO-G-D-W
|
Szyba ze szkła float, opalizowana, z pierścieniem dekoracyjnym białym |
|
|
| 0208861 - DR195-SOM-K-D-W | Szyba z PMMA, opalizowana, satynowana, pierścień dekoracyjny biały |
|
|
0202809 -
HES EBD 195/50
|
Zestaw do częściowej zabudowy, wysokość 50 mm |
|
|
0202784 -
PES EBD. 195/100/150
|
Zestaw do montażu w sufitach panelowych moduł 100 i 150 |
|
|
|
0202785 -
PES EBD. 195/100/200
|
Zestaw do montażu w sufitach panelowych moduł 100 i 200 |
|
|
| 0202900 - PES EBD... UGEBD | Kątownik montażowy do oprawy UGEBD w połączeniu z PES EBD... |
|
|
0202793 -
VP EBD. 195-600
|
Płyta wzmacniająca do sufitów nieodpornych na zginanie moduł 600 |
|
|
|
0202920 -
VP EBD. 195-625
|
Płyta wzmacniająca do sufitów nieodpornych na zginanie moduł 625 |
|
|
0202928 -
ZES EBD 150-235/80
|
Zestaw mocujący EBD 150–235, do grubości sufitów 80 mm |
|
|
| 0202497 - ZV-EDLR-B90 | Soczewka Fresnela, połówkowy kąt rozsyłu 90 stopni, poliwęglan |
|
|
| 0202496 - ZV-EDLR-T60 | Soczewka Fresnela, połówkowy kąt rozsyłu 60 stopni, poliwęglan |
|
|
0209456 -
ZADR-EDLR195-DM210
|
Pierścień maskujący dla EDLR195 do otworu sufitowego DM 200 |
|
|
0209457 -
ZADR-EDLR195-DM230
|
Pierścień maskujący dla EDLR195 do otworu sufitowego DM 220 |
|
|
Downlight z rodziny produktów EDLR. Sterowanie światłem poprzez Reflektor, strumień świetlny symetryczny, średnia dystrybucja, emisja światła bezpośredni. Źródło światła LED-M zainstalowany, Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 2560 lm w barwie światła 8TW, strumień świetlny regulowany: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Aluminium, kolor biały, podobny do RAL 9016, stopień ochrony IP20 IP40 od strony pomieszczenia. Oprócz standardowych zacisków mocujących dla stropów o grubości od 0 do 25 mm, jako akcesoria dostępne są specjalne zestawy mocujące, takie jak zestawy do montażu paneli, płyty zbrojeniowe, puszki do betonu, pierścienie podtynkowe, zestawy do montażu pod kątem i zestawy do częściowej zabudowy. Z elektronicznym statecznikiem DALI Casambi. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
TW: Oprawa oświetleniowa w wersji z funkcją Tunable White (...-TW...) oraz oddzielnym sterowaniem barwą światła 3000 i 6500 kelwinów.
Informacje o zamówieniu
| Numer artykułu | 0336672//408 |
| GTIN | 4029299527124 |
Ogólne
| Kategoria produktu | Downlight |
| Zakres zastosowania | Edukacja | Sprzedaż detaliczna |
| Technologia | Casambi |
Wymiary
| Wymiar H | 160 mm |
| Wymiar D | 195 mm |
| Wymiar D2 | 195 mm |
| Wymiar B1 | 90 mm |
| Wymiar DE max | 185 mm |
| Wymiar DE min | 181 mm |
| Wymiar HE | 165 mm |
| Wymiar L1 | 245 mm |
| Wymiar L4 | 265 mm |
| Masa netto | 1.120 kg |
Montaż
| Rodzaj montażu | Instalacja |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Farbe_Kurz | ws |
| Klasa ochrony | IP20 | IP40 od strony pomieszczenia |
| Test przewodu żarowego | 650 °C |
| Materiał obudowy | Aluminium |
| Materiał pokrywy | PC przezroczysty |
Wersja elektryczna
| Typ sterowania | DALI | Casambi |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 22.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Przewodnik świetlny | Reflektor |
| Reflektor | matowy |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Charakterystyka promieniowania | Wąskostrumieniowy |
| Klasa UGR | ≤ 16 |
| Znamionowy strumień świetlny | 2560 lm |
| Skuteczność świetlna | 116 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 3000–6500 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download

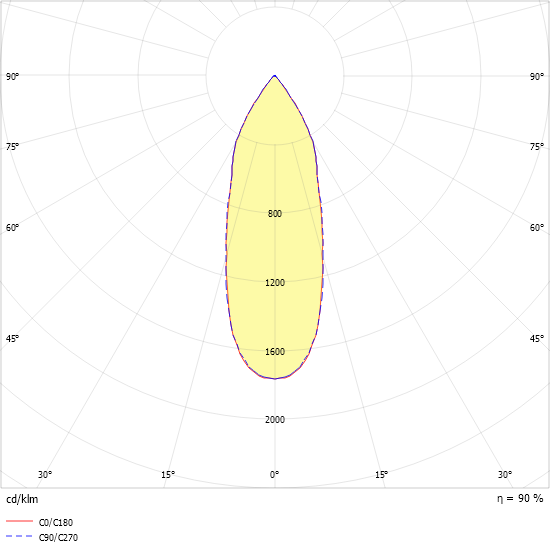

Krzywa rozsyłu światła
Znak homologacji:
Atrybuty:
Szyba z PMMA, mikropryzmaty tłoczone, opaliz., pierścień dekoracyjny biały
