EDLR 150/2000-TW-SMB-CAS / 0336668//408
Opis produktu
Downlight z rodziny produktów EDLR. Sterowanie światłem poprzez Reflektor, strumień świetlny symetryczny, średnia dystrybucja, emisja światła bezpośredni. Źródło światła LED-M zainstalowany, Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 1840 lm w barwie światła 8TW, strumień świetlny regulowany: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Aluminium, biały, stopień ochrony IP20 IP40 od strony pomieszczenia. Oprócz standardowych zacisków mocujących dla stropów o grubości od 0 do 25 mm, jako akcesoria dostępne są specjalne zestawy mocujące, takie jak zestawy do montażu paneli, płyty zbrojeniowe, puszki do betonu, pierścienie podtynkowe, zestawy do montażu pod kątem i zestawy do częściowej zabudowy. Z elektronicznym statecznikiem DALI Casambi. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
TW: Oprawa oświetleniowa w wersji z funkcją Tunable White (...-TW...) oraz oddzielnym sterowaniem barwą światła 3000 i 6500 kelwinów.
Informacje o zamówieniu
| Numer artykułu | 0336668//408 |
| GTIN | 4029299527049 |
Ogólne
| Kategoria produktu | Downlight |
| Zakres zastosowania | Edukacja | Sprzedaż detaliczna |
| Technologia | Casambi |
Wymiary
| Wymiar H | 111 mm |
| Wymiar D | 150 mm |
| Wymiar D2 | 150 mm |
| Wymiar B1 | 90 mm |
| Wymiar DE max | 140 mm |
| Wymiar DE min | 135 mm |
| Wymiar HE | 115 mm |
| Wymiar L1 | 245 mm |
| Wymiar L4 | 265 mm |
| Masa netto | 1.060 kg |
Montaż
| Rodzaj montażu | Instalacja |
Obudowa
| Kolor | biały |
| Klasa ochrony | IP20 | IP40 od strony pomieszczenia |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | 0–25 °C |
| Materiał obudowy | Aluminium |
| Materiał pokrywy | PC przezroczysty |
Wersja elektryczna
| Typ sterowania | DALI | Casambi |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 16.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Reflektor |
| Reflektor | matowy |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | szeroka belka |
| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 1840 lm |
| Skuteczność świetlna | 115 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 3000–6500 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download
Znak homologacji:
| Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
0201069 -
UGEBD ... -UR
|
Przełącznik przekaźnikowy do EBD..., (nie do HIT) |
|
|
0203002 -
BET EDLR 150
|
Puszka do betonu dla EDLR 150 – tylko to zalania na miejscu – |
|
|
| 0208865 - DR150-DPO-K-D-W | Szyba z PMMA, mikropryzmaty tłoczone, opaliz., pierścień dekoracyjny biały |
|
|
0202674//634 -
DR150-DR-K-AL
|
Pierścień dekoracyjny aluminiowy szczotkowany |
|
|
|
0202674//636 -
DR150-DR-K-ES
|
Pierścień dekoracyjny ze stali nierdzewnej szczotkowany |
|
|
|
0202674 -
DR150-DR-K-W
|
Pierścień dekoracyjny z tworzywa sztucznego biały |
|
|
0204883 -
DR150-MPS-G-D-W
|
Szyba dekoracyjna ze szkła float, mikropryzmaty, pierścień dekor. biały |
|
|
| 0209006 - DR150-MPS-K-D-W | Szyba z PMMA, mikropryzmaty wypukłe, pierścień dekoracyjny biały |
|
|
0202691 -
DR150-RM-G-SB-W
|
Pierścień dekor. ze szkła bezp., matowy, otwarty wewn., pierścień biały |
|
|
0202718 -
DR150-SBDR-G-SB-W
|
Bezpieczne szkło dekoracyjne, z nadrukiem, pierścień dekoracyjny biały |
|
|
|
0202733 -
DR150-SM-G-D-W
|
Szyba dekoracyjna ze szkła float, matowa, pierścień dekor. biały |
|
|
| 0204861 - DR150-SM-K-D-W | Szyba dekoracyjna z PMMA, satynowana, pierścień dekoracyjny biały |
|
|
0202738 -
DR150-SO-G-D-W
|
Szyba ze szkła float, opalizowana, z pierścieniem dekoracyjnym białym |
|
|
| 0208860 - DR150-SOM-K-D-W | Szyba z PMMA, opalizowana, satynowana, pierścień dekoracyjny biały |
|
|
0202682 -
DR150-SPM-G-SB-W
|
Bezpieczne szkło dekoracyjne, matowe od wewn., pierścień dekoracyjny biały |
|
|
0202700 -
DR150-SPMA-G-SB-W
|
Bezpieczne szkło dekoracyjne, matowe od zewn., pierścień dekoracyjny biały |
|
|
0202782 -
PES EBD. 150/100/200
|
Zestaw do montażu w sufitach panelowych moduł 100 i 200 |
|
|
|
0202783 -
PES EBD. 150/150
|
Zestaw do montażu w sufitach panelowych moduł 150 |
|
|
0202792 -
VP EBD. 150-600
|
Płyta wzmacniająca do sufitów nieodpornych na zginanie moduł 600 |
|
|
|
0202919 -
VP EBD. 150-625
|
Płyta wzmacniająca do sufitów nieodpornych na zginanie moduł 625 |
|
|
| 0202900 - PES EBD... UGEBD | Kątownik montażowy do oprawy UGEBD w połączeniu z PES EBD... |
|
|
0202928 -
ZES EBD 150-235/80
|
Zestaw mocujący EBD 150–235, do grubości sufitów 80 mm |
|
|
| 0202497 - ZV-EDLR-B90 | Soczewka Fresnela, połówkowy kąt rozsyłu 90 stopni, poliwęglan |
|
|
| 0202496 - ZV-EDLR-T60 | Soczewka Fresnela, połówkowy kąt rozsyłu 60 stopni, poliwęglan |
|
|
0209454 -
ZADR-EDLR150-DM170
|
Pierścień maskujący dla EDLR150 do otworu sufitowego DM 160 |
|
|
0209455 -
ZADR-EDLR150-DM190
|
Pierścień maskujący dla EDLR150 do otworu sufitowego DM 180 |
|
|
Downlight z rodziny produktów EDLR. Sterowanie światłem poprzez Reflektor, strumień świetlny symetryczny, średnia dystrybucja, emisja światła bezpośredni. Źródło światła LED-M zainstalowany, Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 1840 lm w barwie światła 8TW, strumień świetlny regulowany: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Aluminium, biały, stopień ochrony IP20 IP40 od strony pomieszczenia. Oprócz standardowych zacisków mocujących dla stropów o grubości od 0 do 25 mm, jako akcesoria dostępne są specjalne zestawy mocujące, takie jak zestawy do montażu paneli, płyty zbrojeniowe, puszki do betonu, pierścienie podtynkowe, zestawy do montażu pod kątem i zestawy do częściowej zabudowy. Z elektronicznym statecznikiem DALI Casambi. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
TW: Oprawa oświetleniowa w wersji z funkcją Tunable White (...-TW...) oraz oddzielnym sterowaniem barwą światła 3000 i 6500 kelwinów.
Informacje o zamówieniu
| Numer artykułu | 0336668//408 |
| GTIN | 4029299527049 |
Ogólne
| Kategoria produktu | Downlight |
| Zakres zastosowania | Edukacja | Sprzedaż detaliczna |
| Technologia | Casambi |
Wymiary
| Wymiar H | 111 mm |
| Wymiar D | 150 mm |
| Wymiar D2 | 150 mm |
| Wymiar B1 | 90 mm |
| Wymiar DE max | 140 mm |
| Wymiar DE min | 135 mm |
| Wymiar HE | 115 mm |
| Wymiar L1 | 245 mm |
| Wymiar L4 | 265 mm |
| Masa netto | 1.060 kg |
Montaż
| Rodzaj montażu | Instalacja |
Obudowa
| Kolor | biały |
| Klasa ochrony | IP20 | IP40 od strony pomieszczenia |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | 0–25 °C |
| Materiał obudowy | Aluminium |
| Materiał pokrywy | PC przezroczysty |
Wersja elektryczna
| Typ sterowania | DALI | Casambi |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 16.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Reflektor |
| Reflektor | matowy |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | szeroka belka |
| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 1840 lm |
| Skuteczność świetlna | 115 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 3000–6500 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download

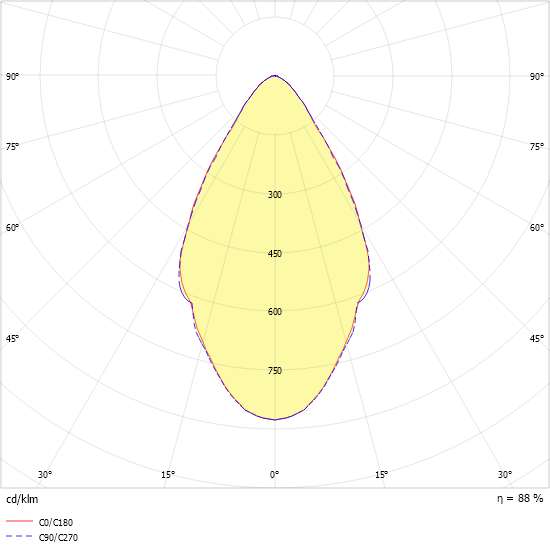

Krzywa rozsyłu światła
