EDLR-E2 150/1100-840 WS-DALI / 0336632
Opis produktu
Downlight z rodziny produktów EDLR-E2. Sterowanie światłem poprzez Pokrywa opalowa, strumień świetlny symetryczny, niezwykle szeroka wiązka, emisja światła bezpośredni. Źródło światła LED-M zainstalowany, Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 1190 lm w barwie światła 840, strumień świetlny regulowany: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Plastik, kolor biały, podobny do RAL 9016, stopień ochrony IP20 IP44 od strony pomieszczenia. Zaciski mocujące do stropów o grubości od 0 do 20 mm montowane standardowo na obudowie oprawy. Z elektronicznym statecznikiem DALI. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Informacje o zamówieniu
| Numer artykułu | 0336632 |
| GTIN | 4029299511369 |
Ogólne
| Kategoria produktu | Downlight |
| Zakres zastosowania | Edukacja | Sprzedaż detaliczna |
Wymiary
| Wymiar H | 55 mm |
| Wymiar D | 150 mm |
| Wymiar D2 | 150 mm |
| Wymiar B4 | 70 mm |
| Wymiar DE max | 140 mm |
| Wymiar DE min | 135 mm |
| Wymiar H4 | 31 mm |
| Wymiar HE | 70 mm |
| Wymiar L4 | 200 mm |
| Masa netto | 0.480 kg |
Montaż
| Rodzaj montażu | Instalacja |
| Miejsce montażu | Sufit |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP20 | IP44 od strony pomieszczenia |
| Poziom odporności na wstrząsy | IK07 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -25–25 °C |
| Materiał obudowy | Plastik |
| Materiał pokrywy | PC opal |
Wersja elektryczna
| Typ sterowania | DALI |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 9.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Pokrywa opalowa |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | niezwykle szeroka wiązka |
| Klasa UGR | > 25 |
| Znamionowy strumień świetlny | 1190 lm |
| Skuteczność świetlna | 132 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download
Znak homologacji:
| Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
| 0203035 - ZAL-ST-GST18I3-SKI SW/0.3 | Kabel przyłączeniowy 0,3 m Wieland trójprzewodowy GST18i3, czarny, klasa ochronności I |
|
|
| 0203014 - ZAL-ST-GST18I3-SKII SW/0.3 | Kabel przyłączeniowy 0,3 m Wieland trójprzewodowy GST18i3, czarny, klasa ochronności II |
|
|
| 0203021 - ZEL-T-GST18I3 SW | Rozdzielacz T Wieland trójprzewodowy GST18i3, czarny |
|
|
| 0202497 - ZV-EDLR-B90 | Soczewka Fresnela, połówkowy kąt rozsyłu 90 stopni, poliwęglan |
|
|
| 0202496 - ZV-EDLR-T60 | Soczewka Fresnela, połówkowy kąt rozsyłu 60 stopni, poliwęglan |
|
|
0209454 -
ZADR-EDLR150-DM170
|
Pierścień maskujący dla EDLR150 do otworu sufitowego DM 160 |
|
|
0209455 -
ZADR-EDLR150-DM190
|
Pierścień maskujący dla EDLR150 do otworu sufitowego DM 180 |
|
|
0202782 -
PES EBD. 150/100/200
|
Zestaw do montażu w sufitach panelowych moduł 100 i 200 |
|
|
|
0202783 -
PES EBD. 150/150
|
Zestaw do montażu w sufitach panelowych moduł 150 |
|
|
Downlight z rodziny produktów EDLR-E2. Sterowanie światłem poprzez Pokrywa opalowa, strumień świetlny symetryczny, niezwykle szeroka wiązka, emisja światła bezpośredni. Źródło światła LED-M zainstalowany, Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 1190 lm w barwie światła 840, strumień świetlny regulowany: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Plastik, kolor biały, podobny do RAL 9016, stopień ochrony IP20 IP44 od strony pomieszczenia. Zaciski mocujące do stropów o grubości od 0 do 20 mm montowane standardowo na obudowie oprawy. Z elektronicznym statecznikiem DALI. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Informacje o zamówieniu
| Numer artykułu | 0336632 |
| GTIN | 4029299511369 |
Ogólne
| Kategoria produktu | Downlight |
| Zakres zastosowania | Edukacja | Sprzedaż detaliczna |
Wymiary
| Wymiar H | 55 mm |
| Wymiar D | 150 mm |
| Wymiar D2 | 150 mm |
| Wymiar B4 | 70 mm |
| Wymiar DE max | 140 mm |
| Wymiar DE min | 135 mm |
| Wymiar H4 | 31 mm |
| Wymiar HE | 70 mm |
| Wymiar L4 | 200 mm |
| Masa netto | 0.480 kg |
Montaż
| Rodzaj montażu | Instalacja |
| Miejsce montażu | Sufit |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP20 | IP44 od strony pomieszczenia |
| Poziom odporności na wstrząsy | IK07 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -25–25 °C |
| Materiał obudowy | Plastik |
| Materiał pokrywy | PC opal |
Wersja elektryczna
| Typ sterowania | DALI |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 9.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Pokrywa opalowa |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | niezwykle szeroka wiązka |
| Klasa UGR | > 25 |
| Znamionowy strumień świetlny | 1190 lm |
| Skuteczność świetlna | 132 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download

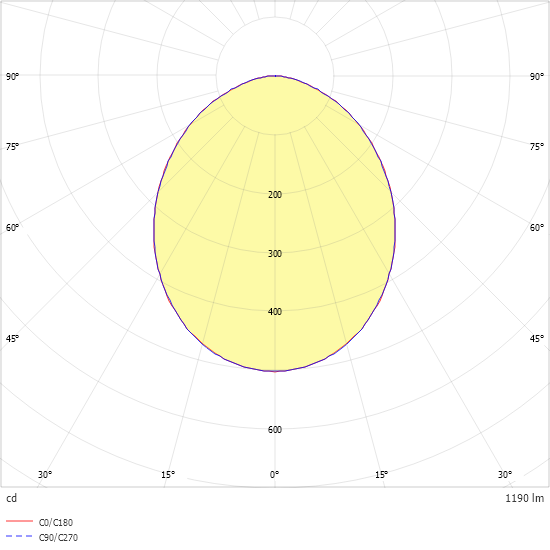

Krzywa rozsyłu światła
