EBRPL-R2X145/35DA-SM / 0860403
Opis produktu
Oświetlenie sufitowe z rodziny produktów EBRPL. Sterowanie światłem poprzez Luwr, strumień świetlny symetryczny, niezwykle szeroka wiązka, emisja światła bezpośredni. Źródło światła R-TUBE nie zawiera, Wymiana przez klienta końcowego. Oprawa oświetleniowa generuje znamionowy strumień świetlny 7810 lm w barwie światła 840, strumień świetlny regulowany: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP20. Uchwyt montażowy do montażu oprawy oświetleniowej wzdłuż paneli jest dostarczany w standardzie. Nie nadaje się do sufitów z listwami wypełniającymi. Montaż oprawy oświetleniowej w otworach w suficie jest opcjonalny, należy o niego zapytać w fabryce. Z elektronicznym statecznikiem DALI. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Źródło światła nie wchodzi w zakres dostawy i należy je zamówić osobno. Odpowiednie źródła światła można znaleźć w przeglądzie źródeł światła.
Podłączenie oprawy od wewnątrz za pomocą 3-biegunowego zacisku przyłączeniowego lub opcjonalnie od zewnątrz za pomocą 3-biegunowego adaptera Wieland gesis TOP (nr art. akcesoriów: 0212371). Podłączenie linii sterującej DALI (2-biegunowej) tylko za pomocą niebieskiej wtyczki Wieland BST 14i2 (nr art. akcesoriów: 0212527) lub niebieskiego gniazda Wieland BST 14i2 (nr art. akcesoriów: 0212526).
Informacje o zamówieniu
| Numer artykułu | 0860403 |
| GTIN | 4029299446470 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Edukacja | Biuro |
Wymiary
| Wymiar L | 1497 mm |
| Wymiar B | 184 mm |
| Wymiar H | 74 mm |
| Wymiar K | 740 mm |
| Wymiar L1 | 1480 mm |
| Masa netto | 7.8 kg |
Montaż
| Rodzaj montażu | Instalacja |
Obudowa
| Wymiar systemowy | M100 |
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP20 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -20–25 °C |
| Materiał obudowy | Stal |
Wersja elektryczna
| Typ sterowania | DALI |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 64.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Luwr |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | niezwykle szeroka wiązka |
| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 7810 lm |
| Skuteczność świetlna | 122 lm/W |
Źródło światła
| Lampy | R-TUBE |
| W tym iluminator | Nie |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download
Znak homologacji:
| Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
| 0212372 - EBRPLE 1.. | Zaślepka boczna czołowa do EBRPL 1.. |
|
|
| 0217864 - EBRPLE 2.. | Zaślepka boczna czołowa do EBRPL 2.. |
|
|
0212369 -
BEF.-SATZ EBRPL 1..
|
Zestaw mocujący do wbudowania w suficie do sufitów wyciętych |
|
|
|
0212525 -
BEF.-SATZ EBRPL 2..
|
Zestaw mocujący do wbudowania w suficie do sufitów wyciętych |
|
|
| 0212526 - ZEL-BU-GESIS-TOP-2-POL-DA | Gniazdo WIELAND-GESIS, BST14i2, 2-przewodowe., niebieskie, DALI, 1 szt. |
|
|
| 0212527 - ZEL-ST-GESIS-TOP-2-POL-DA | Wtyczka WIELAND-GESIS, BST14i2, 2-przewodowa, niebieska, DALI, 1 szt. |
|
|
| 0212371 - ZEL-AD-GESIS-TOP 3-POL | Adapter rozdzielacz T trójprzewodowy Wieland GESIS-TOP do GST18i3 |
|
|
| Numer artykułu - Bezeichnung | długość | Temperatura koloru | Charakterystyka | ||
| 1206603LD - R-TUBE-G2 145-830M0450 LD | 1449 | 3000 K | matowy |
|
|
| 1206598LD - R-TUBE-G2 145-840M0450 LD | 1449 | 4000 K | matowy |
|
|
| 1206782LD - R-TUBE-G2 145-865M0450 LD | 1449 | 6500 K | matowy |
|
|
| 1206579LD - R-TUBE-G2 145-830M0350 LD | 1449 | 3000 K | matowy |
|
|
| 1204993LD - R-TUBE-G2 145-840M0350 LD | 1449 | 4000 K | matowy |
|
|
| 1206725LD - R-TUBE-G2 145-865M0350 LD | 1449 | 6500 K | matowy |
|
|
| 0206988LD - R-TUBE 145-830M0550 LD | 1449 | 3000 K | matowy |
|
|
| 0206991LD - R-TUBE 145-840M0550 LD | 1449 | 4000 K | matowy |
|
|
| 0206994LD - R-TUBE 145-865M0550 LD | 1449 | 6500 K | matowy |
|
|
Oświetlenie sufitowe z rodziny produktów EBRPL. Sterowanie światłem poprzez Luwr, strumień świetlny symetryczny, niezwykle szeroka wiązka, emisja światła bezpośredni. Źródło światła R-TUBE nie zawiera, Wymiana przez klienta końcowego. Oprawa oświetleniowa generuje znamionowy strumień świetlny 7810 lm w barwie światła 840, strumień świetlny regulowany: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP20. Uchwyt montażowy do montażu oprawy oświetleniowej wzdłuż paneli jest dostarczany w standardzie. Nie nadaje się do sufitów z listwami wypełniającymi. Montaż oprawy oświetleniowej w otworach w suficie jest opcjonalny, należy o niego zapytać w fabryce. Z elektronicznym statecznikiem DALI. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Źródło światła nie wchodzi w zakres dostawy i należy je zamówić osobno. Odpowiednie źródła światła można znaleźć w przeglądzie źródeł światła.
Podłączenie oprawy od wewnątrz za pomocą 3-biegunowego zacisku przyłączeniowego lub opcjonalnie od zewnątrz za pomocą 3-biegunowego adaptera Wieland gesis TOP (nr art. akcesoriów: 0212371). Podłączenie linii sterującej DALI (2-biegunowej) tylko za pomocą niebieskiej wtyczki Wieland BST 14i2 (nr art. akcesoriów: 0212527) lub niebieskiego gniazda Wieland BST 14i2 (nr art. akcesoriów: 0212526).
Informacje o zamówieniu
| Numer artykułu | 0860403 |
| GTIN | 4029299446470 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Edukacja | Biuro |
Wymiary
| Wymiar L | 1497 mm |
| Wymiar B | 184 mm |
| Wymiar H | 74 mm |
| Wymiar K | 740 mm |
| Wymiar L1 | 1480 mm |
| Masa netto | 7.8 kg |
Montaż
| Rodzaj montażu | Instalacja |
Obudowa
| Wymiar systemowy | M100 |
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP20 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -20–25 °C |
| Materiał obudowy | Stal |
Wersja elektryczna
| Typ sterowania | DALI |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 64.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Luwr |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | niezwykle szeroka wiązka |
| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 7810 lm |
| Skuteczność świetlna | 122 lm/W |
Źródło światła
| Lampy | R-TUBE |
| W tym iluminator | Nie |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download

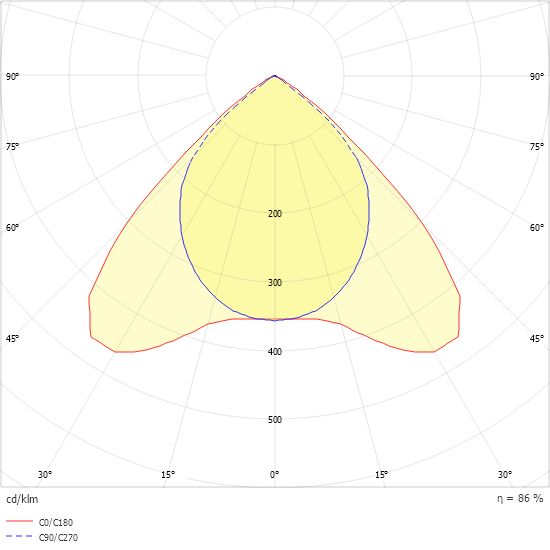

Krzywa rozsyłu światła
