EBRME6-R2X115/30DA-SM / 0860054
Opis produktu
Oświetlenie sufitowe z rodziny produktów EBRME. Sterowanie światłem poprzez Luwr, strumień świetlny symetryczny, niezwykle szeroka wiązka, emisja światła bezpośredni. Źródło światła R-TUBE nie zawiera, Wymiana przez klienta końcowego. Oprawa oświetleniowa generuje znamionowy strumień świetlny 8150 lm w barwie światła 840, strumień świetlny regulowany: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP20. Prosty montaż wpuszczanego w sufity z widocznymi profilami T oraz montaż w otworach sufitowych z odpowiednim zestawem mocującym. Z elektronicznym statecznikiem DALI. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Źródło światła nie wchodzi w zakres dostawy i należy je zamówić osobno. Odpowiednie źródła światła można znaleźć w przeglądzie źródeł światła.
Informacje o zamówieniu
| Numer artykułu | 0860054 |
| GTIN | 4029299425161 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Edukacja | Biuro |
Wymiary
| Wymiar L | 1197 mm |
| Wymiar B | 297 mm |
| Wymiar H | 60 mm |
| Wymiar BE | 279 mm |
| Wymiar LE | 1179 mm |
| Masa netto | 3.65 kg |
Montaż
| Rodzaj montażu | Instalacja |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP20 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -25–25 °C |
| Materiał obudowy | Stal |
Wersja elektryczna
| Typ sterowania | DALI |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 68.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Luwr |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | niezwykle szeroka wiązka |

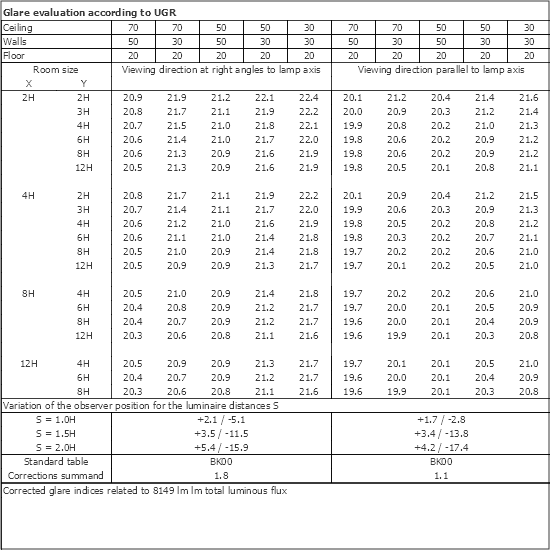

| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 8150 lm |
| Skuteczność świetlna | 120 lm/W |
Źródło światła
| Lampy | R-TUBE |
| W tym iluminator | Nie |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download
Znak homologacji:
| Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
0217871 -
ZEL-ST-WINSTA-5-POL-DA
|
Wtyczka WAGO-WINSTA 5-pinowa, niebieska DALI, L1-N-SL-DA-DA, 1 szt. |
|
|
0217878 -
ZEL-TV-LINECT-WINSTA-5-POL-ND
|
Rozdzielacz T LINECT-WINSTA 5-przew., czarny, L1-L2-L3-N-SL, 1 szt. |
|
|
0210717 -
ZBS-E UNI 10-717
|
Uniwersalny zestaw montażowy, strop o grubości 45 do 80 mm |
|
|
0210713 -
ZBS-E UNI 10-713
|
Uniwersalny zestaw montażowy, strop o grubości 23 do 55 mm |
|
|
0217872 -
ZEL-BU-WINSTA-5-POL-DA
|
Gniazdo WAGO-WINSTA 5-pinowe, niebieskie DALI, L1-N-SL-DA-DA, 1 szt. |
|
|
| 0210783 - ZBS-E OWA S32 IP54 10-783 | Zestaw mocujący EBR... IP54 do OWA S32, wysokość 10,0 mm |
|
|
0210782 -
BEF.-SATZ EBR.. OWA S32
|
Zestaw mocujący EBR... do OWA S32, wysokość 10,0 mm |
|
|
|
0210779 -
ZBS-E DIPLING
|
Zestaw mocujący EBR... do Dipling KP, wysokość 8 mm |
|
|
|
0210777 -
ZBS-E ECOPHON
|
Zestaw mocujący EBR... do Ecophon Focus Ds/Dg, wysokość 14 mm |
|
|
0210127 -
ZBS-E BR 10-127
|
Zestaw mocujący do sufitowych linii rastrowych |
|
|
0210770 -
ZBS-E UNI CLIP 10-770
|
Zacisk mocujący EBR..., grubość zacisku T16: 12–25 mm, T26: 12–50 mm |
|
|
| Numer artykułu - Bezeichnung | długość | Temperatura koloru | Charakterystyka | ||
| 0206601LD - R-TUBE 115-840M0500 LD | 1149 | 4000 K | matowy |
|
|
| 0206620LD - R-TUBE 115-830M0450 LD | 1149 | 3000 K | matowy |
|
|
| 0206707LD - R-TUBE 115-865M0500 LD | 1149 | 6500 K | matowy |
|
|
| 1206575LD - R-TUBE-G2 115-830M0300 LD | 1149 | 3000 K | matowy |
|
|
| 1206576LD - R-TUBE-G2 115-840M0300 LD | 1149 | 4000 K | matowy |
|
|
| 1206722LD - R-TUBE-G2 115-865M0300 LD | 1149 | 6500 K | matowy |
|
|
Oświetlenie sufitowe z rodziny produktów EBRME. Sterowanie światłem poprzez Luwr, strumień świetlny symetryczny, niezwykle szeroka wiązka, emisja światła bezpośredni. Źródło światła R-TUBE nie zawiera, Wymiana przez klienta końcowego. Oprawa oświetleniowa generuje znamionowy strumień świetlny 8150 lm w barwie światła 840, strumień świetlny regulowany: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP20. Prosty montaż wpuszczanego w sufity z widocznymi profilami T oraz montaż w otworach sufitowych z odpowiednim zestawem mocującym. Z elektronicznym statecznikiem DALI. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Źródło światła nie wchodzi w zakres dostawy i należy je zamówić osobno. Odpowiednie źródła światła można znaleźć w przeglądzie źródeł światła.
Informacje o zamówieniu
| Numer artykułu | 0860054 |
| GTIN | 4029299425161 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Edukacja | Biuro |
Wymiary
| Wymiar L | 1197 mm |
| Wymiar B | 297 mm |
| Wymiar H | 60 mm |
| Wymiar BE | 279 mm |
| Wymiar LE | 1179 mm |
| Masa netto | 3.65 kg |
Montaż
| Rodzaj montażu | Instalacja |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP20 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -25–25 °C |
| Materiał obudowy | Stal |
Wersja elektryczna
| Typ sterowania | DALI |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 68.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Luwr |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | niezwykle szeroka wiązka |
| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 8150 lm |
| Skuteczność świetlna | 120 lm/W |
Źródło światła
| Lampy | R-TUBE |
| W tym iluminator | Nie |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download
Krzywa rozsyłu światła
Znak homologacji:
Atrybuty:
1206575LD - R-TUBE-G2 115-830M0300 LD
długość: 1149
Temperatura koloru: 3000 K
Charakterystyka: matowy
1206576LD - R-TUBE-G2 115-840M0300 LD
długość: 1149
Temperatura koloru: 4000 K
Charakterystyka: matowy
1206722LD - R-TUBE-G2 115-865M0300 LD
długość: 1149
Temperatura koloru: 6500 K
Charakterystyka: matowy
0217871 -
ZEL-ST-WINSTA-5-POL-DA
Wtyczka WAGO-WINSTA 5-pinowa, niebieska DALI, L1-N-SL-DA-DA, 1 szt.
0217878 -
ZEL-TV-LINECT-WINSTA-5-POL-ND
Rozdzielacz T LINECT-WINSTA 5-przew., czarny, L1-L2-L3-N-SL, 1 szt.
0217872 -
ZEL-BU-WINSTA-5-POL-DA
Gniazdo WAGO-WINSTA 5-pinowe, niebieskie DALI, L1-N-SL-DA-DA, 1 szt.
0210770 -
ZBS-E UNI CLIP 10-770
Zacisk mocujący EBR..., grubość zacisku T16: 12–25 mm, T26: 12–50 mm
