ARKA-P1415DAWS840MPO0650 / 0637940
Opis produktu
Oprawa wisząca wykonany z blachy stalowej z dyfuzorem mikropryzmatycznym. Układ optyczny Osłona mikropryzmatyczna, wzór wiązki symetryczny, szeroka belka, emisja światła bezpośredni/pośredni. Moduł LED liniowy, barwa światła 840, tolerancja barwowa (SDCM) < 3 SDCM, źródło światła Wymiana przez specjalistę. Regulowany strumień świetlny bezstopniowy Znamionowa trwałość użytkowa L80B50 (tq = 25°C) 100.000 h . Oprawa wisząca prostokątny, wykonana z lakierowanej Stal w kolor biały, podobny do RAL 9016, opaski świetlnej, długość 1411 mm, szerokość 167 mm , wysokość 48 mm , waga oprawy bez akcesoriów 5.300 kg , stopień ochrony IP20 . Montaż jako oprawa pojedyncza lub ciągła, część czołowa zamawiana oddzielnie. Do montażu liniowego wymagany jest łącznik oprawy. Montaż podwieszany z oddzielnymi akcesoriami, jedna zawieszka na punkt przyłączeniowy do montażu listwowego. Okablowanie przelotowe dostępne jako akcesorium. Z elektronicznym statecznikiem. możliwe Wymiana przez specjalistę. Moc znamionowa 44.0 W, napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz, klasa ochronności I.
Zalecana odległość od sufitu dla montażu podwieszanego od 0,5 m.
Informacje o zamówieniu
| Numer artykułu | 0637940 |
| GTIN | 4029299666564 |
Ogólne
| Kategoria produktu | Oprawa wisząca |
| Zakres zastosowania | Biuro | Edukacja |
| Gwarancja | 5 lat |
Wymiary
| Wymiar L | 1411 mm |
| Wymiar B | 167 mm |
| Wymiar H | 48 mm |
| Wymiar AB | 1411 mm |
| Wymiar AE | 1365 mm |
| Masa netto | 5.300 kg |
Montaż
| Rodzaj montażu | Zawieszka |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
| Liczba biegunów | 5 |
| Przekrój przewodu | 0.5–2.5 mm² |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP20 |
| Poziom odporności na wstrząsy | IK03 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -20–40 °C |
| Materiał obudowy | Stal |
| Obróbka powierzchniowa obudowy | malowany proszkowo |
| Materiał pokrywy | PMMA przezroczysty |
Wersja elektryczna
| Typ sterowania | DALI-2 |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 44.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Osłona mikropryzmatyczna |
| Moc światła | bezpośredni/pośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | szeroka belka |
| Klasa UGR | ≤ 19 |
| Znamionowy strumień świetlny | 6300 lm |
| Skuteczność świetlna | 143 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Bezpieczeństwo fotobiologiczne | RG1 |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 100.000 h |
| Trwałość znamionowa L80B10 (tq = 25 °C) | 100.000 h |
Download
Znak homologacji:
| Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
0203580 -
ZAL 5X0.75/1.5M-T
|
Kabel połączeniowy przezroczysty, 5x 0,75 mm², 1,5 m |
|
|
|
0207978 -
ZAL 5X1.5/1.5M-T
|
Kabel połączeniowy przezroczysty, 5x 1,5 mm², 1,5 m |
|
|
0209537 -
ZIDV-ARKA 1415/5/1.5
|
Okablowanie przelotowe 5 x 1,5 mm² dla ARKA-A1415/ARKA-P1415, maksymalnie 10 A |
|
|
0204332 -
ZDBE
|
Rozeta, kątowa, biała, do zawiesia linkowego trapez, ZUSP i UKNS |
|
|
0209521 -
ARKA-VS
|
Łącznik oprawy ARKA, 1 szt |
|
|
0209520 -
ARKA-ED-WS
|
Biała plastikowa zaślepka do opraw natynkowych i podwieszanych ARKA, zestaw 2 sztuk |
|
|
0203587 -
ZSPT2Z 190 SEILPENDEL TRAPEZ
|
Zawiesie linkowe, mocowanie w suficie, cylinder, 1,5 m, 1 szt |
|
|
0209542 -
ZNADS-ARKA
|
Wtyki przelotowe / odciążające i dławiące |
|
|
0204003 -
ZRO RAHMENÖFFNER
|
Narzędzie do łatwego otwierania ramy oświetlenia |
|
|
Oprawa wisząca wykonany z blachy stalowej z dyfuzorem mikropryzmatycznym. Układ optyczny Osłona mikropryzmatyczna, wzór wiązki symetryczny, szeroka belka, emisja światła bezpośredni/pośredni. Moduł LED liniowy, barwa światła 840, tolerancja barwowa (SDCM) < 3 SDCM, źródło światła Wymiana przez specjalistę. Regulowany strumień świetlny bezstopniowy Znamionowa trwałość użytkowa L80B50 (tq = 25°C) 100.000 h . Oprawa wisząca prostokątny, wykonana z lakierowanej Stal w kolor biały, podobny do RAL 9016, opaski świetlnej, długość 1411 mm, szerokość 167 mm , wysokość 48 mm , waga oprawy bez akcesoriów 5.300 kg , stopień ochrony IP20 . Montaż jako oprawa pojedyncza lub ciągła, część czołowa zamawiana oddzielnie. Do montażu liniowego wymagany jest łącznik oprawy. Montaż podwieszany z oddzielnymi akcesoriami, jedna zawieszka na punkt przyłączeniowy do montażu listwowego. Okablowanie przelotowe dostępne jako akcesorium. Z elektronicznym statecznikiem. możliwe Wymiana przez specjalistę. Moc znamionowa 44.0 W, napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz, klasa ochronności I.
Zalecana odległość od sufitu dla montażu podwieszanego od 0,5 m.
Informacje o zamówieniu
| Numer artykułu | 0637940 |
| GTIN | 4029299666564 |
Ogólne
| Kategoria produktu | Oprawa wisząca |
| Zakres zastosowania | Biuro | Edukacja |
| Gwarancja | 5 lat |
Wymiary
| Wymiar L | 1411 mm |
| Wymiar B | 167 mm |
| Wymiar H | 48 mm |
| Wymiar AB | 1411 mm |
| Wymiar AE | 1365 mm |
| Masa netto | 5.300 kg |
Montaż
| Rodzaj montażu | Zawieszka |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
| Liczba biegunów | 5 |
| Przekrój przewodu | 0.5–2.5 mm² |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP20 |
| Poziom odporności na wstrząsy | IK03 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -20–40 °C |
| Materiał obudowy | Stal |
| Obróbka powierzchniowa obudowy | malowany proszkowo |
| Materiał pokrywy | PMMA przezroczysty |
Wersja elektryczna
| Typ sterowania | DALI-2 |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 44.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Osłona mikropryzmatyczna |
| Moc światła | bezpośredni/pośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | szeroka belka |
| Klasa UGR | ≤ 19 |
| Znamionowy strumień świetlny | 6300 lm |
| Skuteczność świetlna | 143 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Bezpieczeństwo fotobiologiczne | RG1 |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 100.000 h |
| Trwałość znamionowa L80B10 (tq = 25 °C) | 100.000 h |
Download

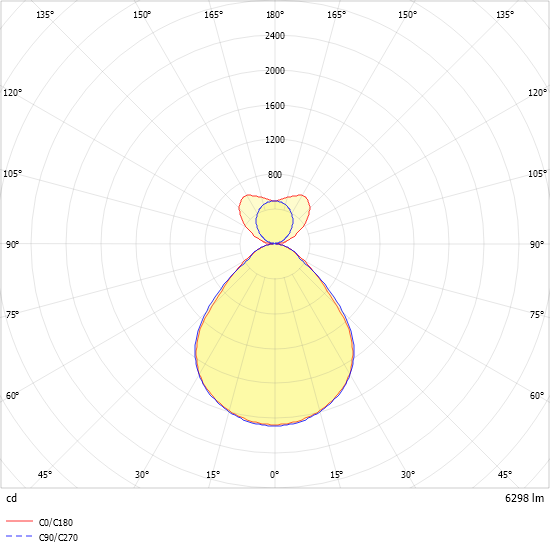

Krzywa rozsyłu światła
Znak homologacji:
Atrybuty:
0209537 -
ZIDV-ARKA 1415/5/1.5
Okablowanie przelotowe 5 x 1,5 mm² dla ARKA-A1415/ARKA-P1415, maksymalnie 10 A
0209520 -
ARKA-ED-WS
Biała plastikowa zaślepka do opraw natynkowych i podwieszanych ARKA, zestaw 2 sztuk
0203587 -
ZSPT2Z 190 SEILPENDEL TRAPEZ
Zawiesie linkowe, mocowanie w suficie, cylinder, 1,5 m, 1 szt
