ABRF-R4X055/15ND-SM / 0650206
Opis produktu
Oświetlenie sufitowe z rodziny produktów ABRF. Sterowanie światłem poprzez Luwr, strumień świetlny symetryczny, niezwykle szeroka wiązka, emisja światła bezpośredni. Źródło światła R-TUBE nie zawiera, Wymiana przez klienta końcowego. Oprawa oświetleniowa generuje znamionowy strumień świetlny 7170 lm w barwie światła 840, strumień świetlny regulowany: Nie. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP20. Długie boki proste. Montaż pojedynczy. Montaż stropowy z dołączonymi akcesoriami lub montaż podwieszany z akcesoriami ZUSP, ZUSPE lub ZUSPH. Z elektronicznym statecznikiem On/Off. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Źródło światła nie wchodzi w zakres dostawy i należy je zamówić osobno. Odpowiednie źródła światła można znaleźć w przeglądzie źródeł światła.
Informacje o zamówieniu
| GTIN | 4029299420425 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Edukacja | Biuro |
| Gwarancja | 5 lat |

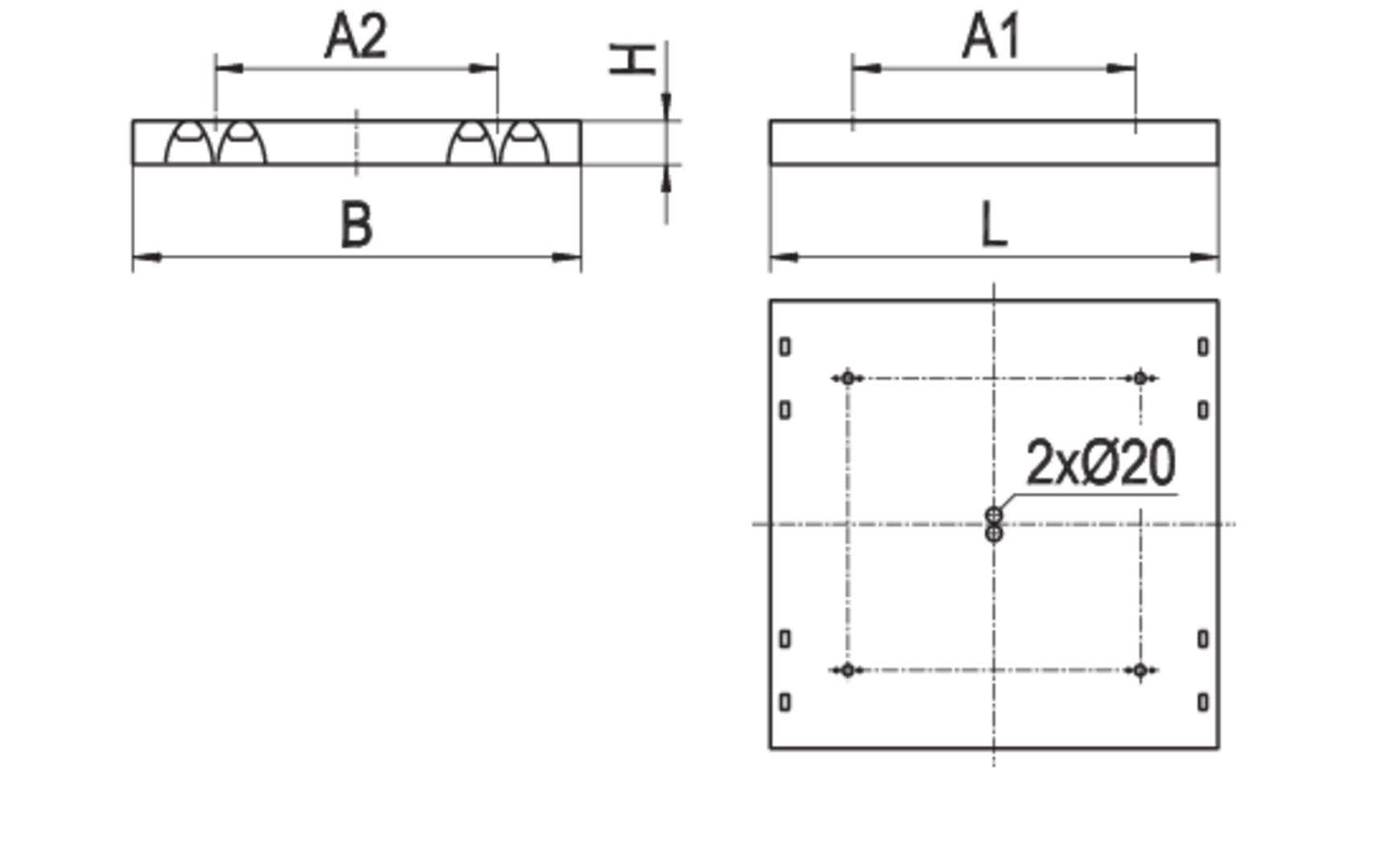

Wymiary
| Wymiar L | 599 mm |
| Wymiar B | 599 mm |
| Wymiar H | 60 mm |
| Wymiar A1 | 390 mm |
| Wymiar A2 | 390 mm |
| Masa netto | 3.900 kg |
Montaż
| Rodzaj montażu | Montaż powierzchniowy |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
| Liczba biegunów | 5 |
| Przekrój przewodu | 0.5–2.5 mm² |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP20 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -20–25 °C |
| Materiał obudowy | Stal |
| Obróbka powierzchniowa obudowy | malowany proszkowo |
| Materiał pokrywy | Aluminium |
Wersja elektryczna
| Typ sterowania | On/Off |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 60.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Przewodnik świetlny | Luwr |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Charakterystyka promieniowania | niezwykle szeroka wiązka |
| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 7170 lm |
| Skuteczność świetlna | 119,5 lm/W |
Źródło światła
| Lampy | R-TUBE |
| W tym iluminator | Nie |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Bezpieczeństwo fotobiologiczne | RG1 |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download
Znak homologacji:
| Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
0200554 -
ZIDV 18/5/1.5 DURCHVERDR.
|
Okablowanie przelotowe T26-18 W + T16-14/21 W, 5x1,5 mm²,maks. 10 A |
|
|
|
0204845 -
ZIDV 18/3/1.5 DURCHVERDR.
|
Okablowanie przelotowe T26-18 W + T16-14/21 W, 3x1,5 mm²,maks. 10 A |
|
|
0204332 -
ZDBE
|
Rozeta, kątowa, biała, do zawiesia linkowego trapez, ZUSP i UKNS |
|
|
0202871 -
ZUSPE AUTOM.-KLEMME 1.5M
|
Zawiesie rurkowe z rozetą, kwadratowe, białe, 1 sztuka |
|
|
0203580 -
ZAL 5X0.75/1.5M-T
|
Kabel połączeniowy przezroczysty, 5x 0,75 mm², 1,5 m |
|
|
|
0203579 -
ZAL 3X0.75/1.5M-T
|
Kabel połączeniowy przezroczysty, 3x 0,75 mm², 1,5 m |
|
|
0215951 -
ZUSP SEILPENDEL UNIV. 5M
|
Zaw. linkowe Y z uchw. mont. do sufitu i zaciskiem linkowym, 5,0 m, 1 szt |
|
|
|
0201239 -
ZUSP SEILPENDEL UNIV. 1.5M
|
Zaw. linkowe Y z uchw. mont. do sufitu i zaciskiem linkowym, 1,5 m, 1 szt |
|
|
|
0215950 -
ZUSP SEILPENDEL UNIV. 3M
|
Zaw. linkowe Y z uchw. mont. do sufitu i zaciskiem linkowym, 3,0 m, 1 szt |
|
|
0205017 -
ZSP /AUTOM.-KLEMME 1.5M
|
Zawiesie linkowe, moc. do sufitu, zac. linkowy, 1,5 m, 1 zest.=2 szt |
|
|
|
0205018 -
ZSPS SCHRAUBKLEMME 1.5M
|
Zawiesie linkowe, moc. do sufitu, zac. linkowy ręczny, 1,5 m, 1 zest.=2 szt |
|
|
0205019 -
ZUSPH AUTOM.-KLEMME 1.5M
|
Zawiesie linkowe, rozeta okrągła biała, zacisk linkowy, 1,5 m, 1 szt. |
|
|
| Numer artykułu - Bezeichnung | długość | Temperatura koloru | Charakterystyka | ||
| 1205402LD - R-TUBE-G2 055-840M0225 LD | 549 | 4000 K | matowy |
|
|
| 1205405LD - R-TUBE-G2 055-830M0200 LD | 549 | 3000 K | matowy |
|
|
| 1206701LD - R-TUBE-G2 055-865M0225 LD | 549 | 6500 K | matowy |
|
|
| 1204992LD - R-TUBE-G2 055-840M0150 LD | 549 | 4000 K | matowy |
|
|
| 1204997LD - R-TUBE-G2 055-830M0150 LD | 549 | 3000 K | matowy |
|
|
| 1206716LD - R-TUBE-G2 055-865M0150 LD | 549 | 6500 K | matowy |
|
|
Oświetlenie sufitowe z rodziny produktów ABRF. Sterowanie światłem poprzez Luwr, strumień świetlny symetryczny, niezwykle szeroka wiązka, emisja światła bezpośredni. Źródło światła R-TUBE nie zawiera, Wymiana przez klienta końcowego. Oprawa oświetleniowa generuje znamionowy strumień świetlny 7170 lm w barwie światła 840, strumień świetlny regulowany: Nie. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP20. Długie boki proste. Montaż pojedynczy. Montaż stropowy z dołączonymi akcesoriami lub montaż podwieszany z akcesoriami ZUSP, ZUSPE lub ZUSPH. Z elektronicznym statecznikiem On/Off. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Źródło światła nie wchodzi w zakres dostawy i należy je zamówić osobno. Odpowiednie źródła światła można znaleźć w przeglądzie źródeł światła.
Informacje o zamówieniu
| GTIN | 4029299420425 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Edukacja | Biuro |
| Gwarancja | 5 lat |
Wymiary
| Wymiar L | 599 mm |
| Wymiar B | 599 mm |
| Wymiar H | 60 mm |
| Wymiar A1 | 390 mm |
| Wymiar A2 | 390 mm |
| Masa netto | 3.900 kg |
Montaż
| Rodzaj montażu | Montaż powierzchniowy |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
| Liczba biegunów | 5 |
| Przekrój przewodu | 0.5–2.5 mm² |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP20 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -20–25 °C |
| Materiał obudowy | Stal |
| Obróbka powierzchniowa obudowy | malowany proszkowo |
| Materiał pokrywy | Aluminium |
Wersja elektryczna
| Typ sterowania | On/Off |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 60.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Przewodnik świetlny | Luwr |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Charakterystyka promieniowania | niezwykle szeroka wiązka |
| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 7170 lm |
| Skuteczność świetlna | 119,5 lm/W |
Źródło światła
| Lampy | R-TUBE |
| W tym iluminator | Nie |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Bezpieczeństwo fotobiologiczne | RG1 |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download

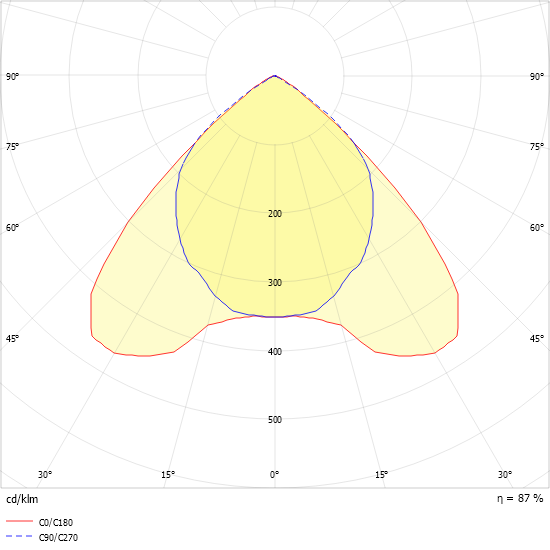

Krzywa rozsyłu światła
Znak homologacji:
Atrybuty:
1205402LD - R-TUBE-G2 055-840M0225 LD
długość: 549
Temperatura koloru: 4000 K
Charakterystyka: matowy
1205405LD - R-TUBE-G2 055-830M0200 LD
długość: 549
Temperatura koloru: 3000 K
Charakterystyka: matowy
1206701LD - R-TUBE-G2 055-865M0225 LD
długość: 549
Temperatura koloru: 6500 K
Charakterystyka: matowy
1204992LD - R-TUBE-G2 055-840M0150 LD
długość: 549
Temperatura koloru: 4000 K
Charakterystyka: matowy
1204997LD - R-TUBE-G2 055-830M0150 LD
długość: 549
Temperatura koloru: 3000 K
Charakterystyka: matowy
1206716LD - R-TUBE-G2 055-865M0150 LD
długość: 549
Temperatura koloru: 6500 K
Charakterystyka: matowy
0200554 -
ZIDV 18/5/1.5 DURCHVERDR.
Okablowanie przelotowe T26-18 W + T16-14/21 W, 5x1,5 mm²,maks. 10 A
0204845 -
ZIDV 18/3/1.5 DURCHVERDR.
Okablowanie przelotowe T26-18 W + T16-14/21 W, 3x1,5 mm²,maks. 10 A
0215951 -
ZUSP SEILPENDEL UNIV. 5M
Zaw. linkowe Y z uchw. mont. do sufitu i zaciskiem linkowym, 5,0 m, 1 szt
0201239 -
ZUSP SEILPENDEL UNIV. 1.5M
Zaw. linkowe Y z uchw. mont. do sufitu i zaciskiem linkowym, 1,5 m, 1 szt
0215950 -
ZUSP SEILPENDEL UNIV. 3M
Zaw. linkowe Y z uchw. mont. do sufitu i zaciskiem linkowym, 3,0 m, 1 szt
0205017 -
ZSP /AUTOM.-KLEMME 1.5M
Zawiesie linkowe, moc. do sufitu, zac. linkowy, 1,5 m, 1 zest.=2 szt
0205018 -
ZSPS SCHRAUBKLEMME 1.5M
Zawiesie linkowe, moc. do sufitu, zac. linkowy ręczny, 1,5 m, 1 zest.=2 szt
0205019 -
ZUSPH AUTOM.-KLEMME 1.5M
Zawiesie linkowe, rozeta okrągła biała, zacisk linkowy, 1,5 m, 1 szt.
