ABRF-R4X055/15ND-SM-SET / 0650206//676
Opis produktu
Oświetlenie sufitowe z rodziny produktów ABRF. Sterowanie światłem poprzez Luwr, strumień świetlny symetryczny, niezwykle szeroka wiązka, emisja światła bezpośredni. Źródło światła R-TUBE zainstalowany, Wymiana przez klienta końcowego. Oprawa oświetleniowa generuje znamionowy strumień świetlny 7170 lm w barwie światła 840, strumień świetlny regulowany: Nie. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP20. Długie boki proste. Montaż pojedynczy. Montaż stropowy z dołączonymi akcesoriami lub montaż podwieszany z akcesoriami ZUSP, ZUSPE lub ZUSPH. Z elektronicznym statecznikiem On/Off. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Informacje o zamówieniu
| Numer artykułu | 0650206//676 |
| GTIN | 4029299451788 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Edukacja | Biuro |
| Gwarancja | 5 lat |
Wymiary
| Wymiar L | 599 mm |
| Wymiar B | 599 mm |
| Wymiar H | 60 mm |
| Wymiar A1 | 390 mm |
| Wymiar A2 | 390 mm |
| Masa netto | 3.9 kg |
Montaż
| Rodzaj montażu | Montaż powierzchniowy |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
| Liczba biegunów | 5 |
| Przekrój przewodu | 0.5–2.5 mm² |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Farbe_Kurz | ws |
| Klasa ochrony | IP20 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -20–25 °C |
| Materiał obudowy | Stal |
| Obróbka powierzchniowa obudowy | malowany proszkowo |
| Materiał pokrywy | Aluminium |
Wersja elektryczna
| Typ sterowania | On/Off |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 60.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Przewodnik świetlny | Luwr |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Charakterystyka promieniowania | niezwykle szeroka wiązka |
| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 7170 lm |
| Skuteczność świetlna | 120 lm/W |
Źródło światła
| Lampy | R-TUBE |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Bezpieczeństwo fotobiologiczne | RG1 |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download
Znak homologacji:
| Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
0204332 -
ZDBE
|
Rozeta, kątowa, biała, do zawiesia linkowego trapez, ZUSP i UKNS |
|
|
0203580 -
ZAL 5X0.75/1.5M-T
|
Kabel połączeniowy przezroczysty, 5x 0,75 mm², 1,5 m |
|
|
|
0203579 -
ZAL 3X0.75/1.5M-T
|
Kabel połączeniowy przezroczysty, 3x 0,75 mm², 1,5 m |
|
|
0204845 -
ZIDV 18/3/1.5 DURCHVERDR.
|
Okablowanie przelotowe T26-18 W + T16-14/21 W, 3x1,5 mm²,maks. 10 A |
|
|
0215951 -
ZUSP SEILPENDEL UNIV. 5M
|
Zaw. linkowe Y z uchw. mont. do sufitu i zaciskiem linkowym, 5,0 m, 1 szt |
|
|
|
0201239 -
ZUSP SEILPENDEL UNIV. 1.5M
|
Zaw. linkowe Y z uchw. mont. do sufitu i zaciskiem linkowym, 1,5 m, 1 szt |
|
|
|
0215950 -
ZUSP SEILPENDEL UNIV. 3M
|
Zaw. linkowe Y z uchw. mont. do sufitu i zaciskiem linkowym, 3,0 m, 1 szt |
|
|
0205017 -
ZSP /AUTOM.-KLEMME 1.5M
|
Zawiesie linkowe, moc. do sufitu, zac. linkowy, 1,5 m, 1 zest.=2 szt |
|
|
|
0205018 -
ZSPS SCHRAUBKLEMME 1.5M
|
Zawiesie linkowe, moc. do sufitu, zac. linkowy ręczny, 1,5 m, 1 zest.=2 szt |
|
|
0205019 -

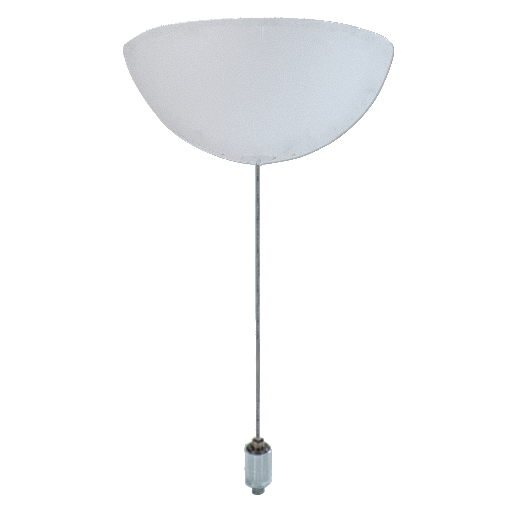

ZUSPH AUTOM.-KLEMME 1.5M
|
Zawiesie linkowe, rozeta okrągła biała, zacisk linkowy, 1,5 m, 1 szt. |
|
|
| Numer artykułu - Bezeichnung | długość | Temperatura koloru | Charakterystyka | ||
| 1205402LD - R-TUBE-G2 055-840M0225 LD | 549 | 4000 K | matowy |
|
|
