AB2-AS1565DAWS840MPO0400 / 1637923
Opis produktu
Oświetlenie sufitowe z rodziny produktów AB. Mikropryzmatyczna przesłona umieszczona w ramce zapewnia przyjemne, nieoślepiające podświetlenie stanowisk komputerowych i sal lekcyjnych dzięki symetrycznemu, szerokostrumieniowemu rozsyłowi światła. Źródło światła LED-M zainstalowany, Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 4080 lm w barwie światła 840, strumień świetlny regulowany: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Prostokątna, kanciasta obudowa wykonana z malowanej proszkowo blachy stalowej w kolorze białym. Wyłamywane otwory z przodu umożliwiają okablowanie przelotowe opraw w układzie listwowym. Bezpośredni montaż stropowy przy użyciu dostarczonych krzywek sufitowych i tarcz szczelinowych do mocowania. mocowanie 4-punktowe. W przypadku korzystania z uchwytów montażowych dostarczonych jako akcesoria, oprawy oświetleniowe można zamocować w 2 punktach montażowych na suficie poprzez wstępny montaż uchwytu montażowego na suficie i przymocowanie do niego oprawy. Zasilacz LED wbudowany w oprawę oświetleniową, może być wymieniony przez wykwalifikowanego elektryka. Zacisk przyłączeniowy przystosowany do okablowania przelotowego. Wykonanie przełączalne AB-...FL można ustawić na wymagany poziom światła za pomocą przełącznika DIP na sterowniku. Wykonanie DALI do zastosowań TouchDim lub DALI.
Informacje o zamówieniu
| Numer artykułu | 1637923 |
| GTIN | 4029299942347 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Edukacja | Biuro |
| Gwarancja | 5 lat |
Wymiary
| Wymiar L | 1565 mm |
| Wymiar B | 200 mm |
| Wymiar H | 55 mm |
| Wymiar A1 | 1250 mm |
| Masa netto | 6.800 kg |
Montaż
| Rodzaj montażu | Montaż powierzchniowy |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
| Liczba biegunów | 5 |
| Przekrój przewodu | 0.5–2.5 mm² |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP40 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -25–35 °C |
| Materiał obudowy | Stal |
| Obróbka powierzchniowa obudowy | malowany proszkowo |
| Materiał pokrywy | PMMA strukturalne |
Wersja elektryczna
| Typ sterowania | DALI-2 |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 32.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Osłona mikropryzmatyczna |
| Kontrola odblasków | Mikropryzmatyczne |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | szeroka belka |

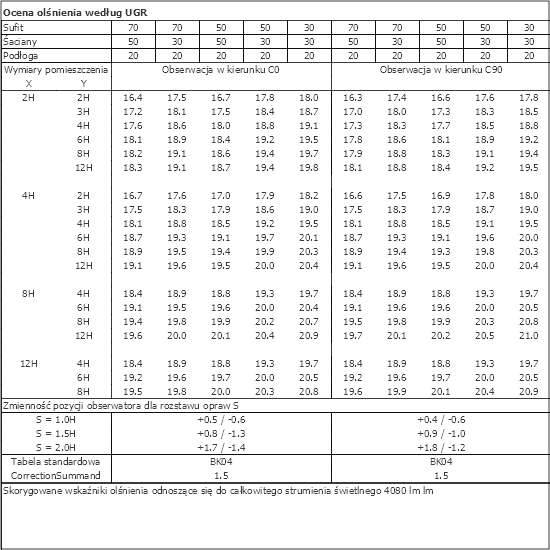

| Klasa UGR | ≤ 19 |
| Znamionowy strumień świetlny | 4080 lm |
| Skuteczność świetlna | 128 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Bezpieczeństwo fotobiologiczne | RG1 |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 100.000 h |
| Trwałość znamionowa L80B10 (tq = 25 °C) | 79.000 h |
Download
Znak homologacji:
| Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
0200255 -
ZIDV 58/5/1.5 DURCHVERDR.
|
Okablowanie przelotowe T26-58 W+T16-35/49/80 W, 5x1,5 mm², maks. 10 A |
|
|
|
0200638 -
ZIDV 58/5/2.5 DURCHVERDR.
|
Okablowanie przelotowe T26-58W+T16-35/49/80 W, 5x2,5mm², maks. 16A |
|
|
| 0218441 - ZBS AB-AS | Zestaw mocujący do 2 punktów montażowych dla opraw oświetleniow... |
|
|
Oświetlenie sufitowe z rodziny produktów AB. Mikropryzmatyczna przesłona umieszczona w ramce zapewnia przyjemne, nieoślepiające podświetlenie stanowisk komputerowych i sal lekcyjnych dzięki symetrycznemu, szerokostrumieniowemu rozsyłowi światła. Źródło światła LED-M zainstalowany, Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 4080 lm w barwie światła 840, strumień świetlny regulowany: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Prostokątna, kanciasta obudowa wykonana z malowanej proszkowo blachy stalowej w kolorze białym. Wyłamywane otwory z przodu umożliwiają okablowanie przelotowe opraw w układzie listwowym. Bezpośredni montaż stropowy przy użyciu dostarczonych krzywek sufitowych i tarcz szczelinowych do mocowania. mocowanie 4-punktowe. W przypadku korzystania z uchwytów montażowych dostarczonych jako akcesoria, oprawy oświetleniowe można zamocować w 2 punktach montażowych na suficie poprzez wstępny montaż uchwytu montażowego na suficie i przymocowanie do niego oprawy. Zasilacz LED wbudowany w oprawę oświetleniową, może być wymieniony przez wykwalifikowanego elektryka. Zacisk przyłączeniowy przystosowany do okablowania przelotowego. Wykonanie przełączalne AB-...FL można ustawić na wymagany poziom światła za pomocą przełącznika DIP na sterowniku. Wykonanie DALI do zastosowań TouchDim lub DALI.
Informacje o zamówieniu
| Numer artykułu | 1637923 |
| GTIN | 4029299942347 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Edukacja | Biuro |
| Gwarancja | 5 lat |
Wymiary
| Wymiar L | 1565 mm |
| Wymiar B | 200 mm |
| Wymiar H | 55 mm |
| Wymiar A1 | 1250 mm |
| Masa netto | 6.800 kg |
Montaż
| Rodzaj montażu | Montaż powierzchniowy |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
| Liczba biegunów | 5 |
| Przekrój przewodu | 0.5–2.5 mm² |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP40 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -25–35 °C |
| Materiał obudowy | Stal |
| Obróbka powierzchniowa obudowy | malowany proszkowo |
| Materiał pokrywy | PMMA strukturalne |
Wersja elektryczna
| Typ sterowania | DALI-2 |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 32.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Osłona mikropryzmatyczna |
| Kontrola odblasków | Mikropryzmatyczne |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | szeroka belka |
| Klasa UGR | ≤ 19 |
| Znamionowy strumień świetlny | 4080 lm |
| Skuteczność świetlna | 128 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Bezpieczeństwo fotobiologiczne | RG1 |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 100.000 h |
| Trwałość znamionowa L80B10 (tq = 25 °C) | 79.000 h |
