Soffitti con binari portanti non a vista e soffitti simmetrici a pannelli metallici (cassette metalliche a innesto)
Soffitti con binari portanti non a vista e soffitti simmetrici a pannelli metallici (cassette metalliche a innesto)
Fissaggio delle lampade e degli accessori su soffitti con binari portanti coperti e pannelli simmetrici in metallo (cassette metalliche a innesto).
Kit di fissaggio per il montaggio di lampade da incasso IP20/40 in aperture praticate sul soffitto o sistemi a soffitto. Traversa girevole e angolare di base in lamiera d’acciaio zincata. Dentature sulla traversa girevole per la massima sicurezza di incasso.
ZBS-E UNI 10-713 Kit di fissaggio universale per spessore di serraggio: HK da 23 mm a max. 55 mm (0210713)
ZBS-E UNI 10-717 Kit di fissaggio universale per spessore di serraggio: HK da 45 mm a max. 80 mm (0210717)
Kit di fissaggio per soffitti con cassette di arresto metalliche Altezza pannelli soffitto 19,5 mm, ad es. Owa Tecta S31 o altezza pannelli soffitto 8 mm, ad es. Dipling KP, Durlum, OWA S22. Traversa girevole e
angolare di base in lamiera d’acciaio zincata. Dentatura sulla traversa girevole per la massima sicurezza di incasso. Angolare a C in lamiera d’acciaio zincata che funge da arresto per una corretta altezza di incasso.
ZBS-E ECOPHON Altezza pannelli soffitto 14 mm, ad es. Ecophon Focus Ds / Dg (0210777)
ZBS-E OWA S31 Kit di fissaggio ad es. per OWA TECTA S31, altezza pannelli soffitto 19,5 mm (0210778)
ZBS-E DIPLING Kit di fissaggio per Dipling KP, Owa S1, altezza pannelli soffitto 8 mm (0210779)
Note su varianti da incasso e dimensioni
Incasso lampada a filo soffitto

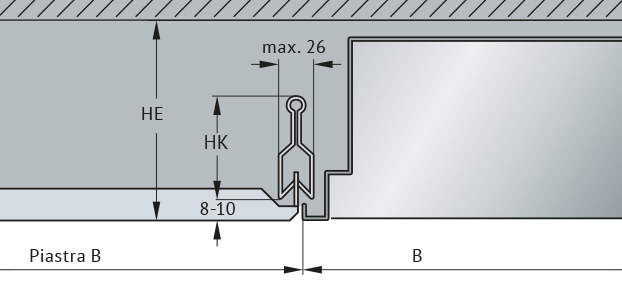

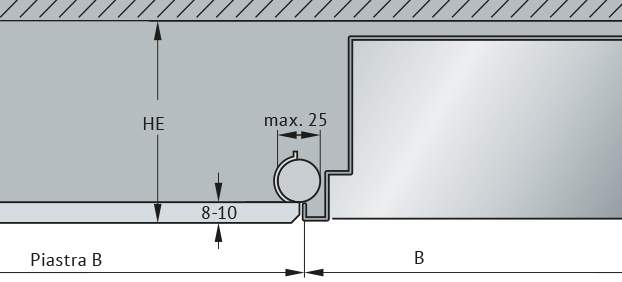

Montaggio a filo soffitto delle lampade in sistemi con cassette a innesto
Dimensioni dell’apertura di incasso:
le dimensioni di incasso sono identiche alle aperture dei sistemi a soffitto. Le dimensioni delle lampade corrispondono ai pannelli del soffitto.
L’altezza di incasso HE dipende dal kit di fissaggio utilizzato:
- ZBS-E UNI 10-713 -> HE = 100 mm
- ZBS-E UNI 10-717 -> HE = 120 mm
- ZBS-E ECOPHON -> HE = 120 mm
- ZBS-E OWA S31 -> HE = 120 mm
- ZBS-E DIPLING -> HE = 120 mm
Per soffitti riscaldati, è necessario indicare la temperatura ambiente max. nelle richieste e nell’ordine!
