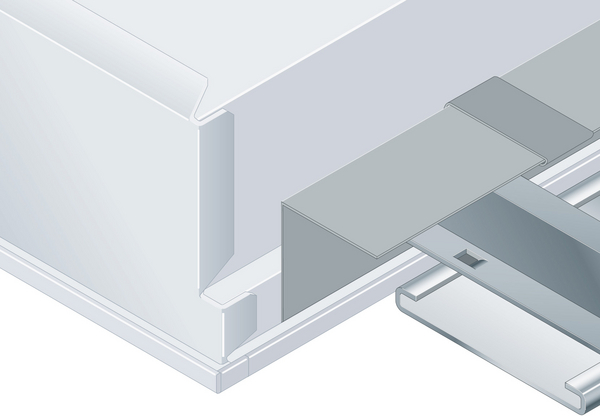

Soffitti a pannelli metallici con installazione a incasso delle lampade in direzione parallela rispetto ai pannelli

Kit di fissaggio:

10-009 per lampade con lunghezza 624 mm, Montaggio parallelo ai pannelli Lunghezza kit di fissaggio: 430 mm (0210009)

10-010per lampade con lunghezza 1248 mm, Montaggio parallelo ai pannelli Lunghezza kit di fissaggio: 1052 mm (0210010)

10-012 per lampade con lunghezza 1548 mm, Montaggio parallelo ai pannelli Lunghezza kit di fissaggio: 1352 mm (0210012)

Note su varianti da incasso e dimensioni

Le lampade sono disponibili con lunghezze diverse in funzione dei moduli di pannelli:

  • Modul 100 (84 + 16)                           larghezze lampada 185 e 285
  • Modul 150 (134 + 16)                         larghezze lampada 285
  • Modul 200 (184 + 16)                         larghezze lampada 185

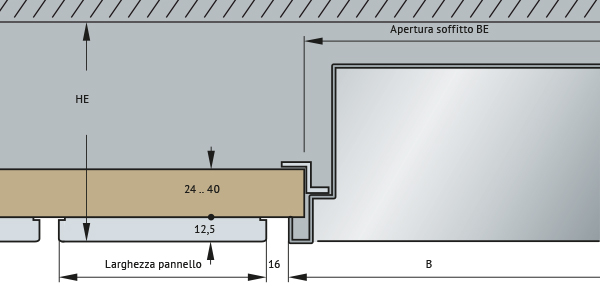

In fase di preparazione dell’apertura di incasso (misura sezione BE), osservare quanto segue:
i profili portanti devono essere tagliati in modo che sia disponibile una superficie di appoggio sufficientemente grande per il bordo così da fissare la lampada stessa.

Apertura soffitto BE: BE = B - 20 mm

Altezza di incasso HE: HE = H + 10 mm (rispettare le indicazioni contenute nelle tabelle delle pagine dei prodotti)

Per ogni lampada applicare almeno due profili portanti in modo che la lampada poggi con sicurezza su entrambi. I pannelli avanno fissati lateralmente ai profili portanti.
