AB-AS1565FLWS840MPO0400 / 0627923
Produktbeschreibung

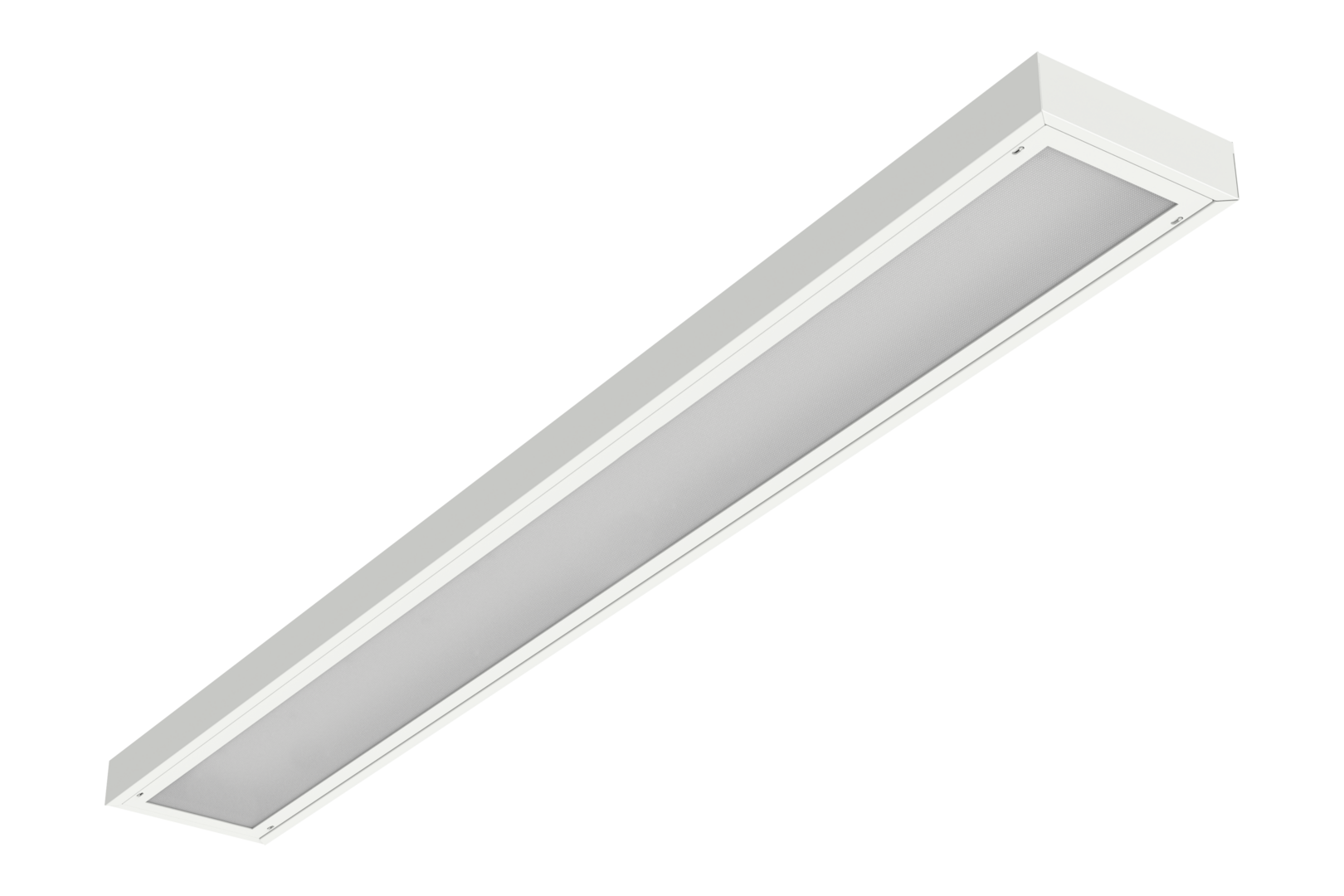

Deckenleuchte der AB-Produktfamilie. Die in einem Rahmen gehaltene, mikroprismatische Abdeckung sorgt durch ihre symmetrisch breitstrahlende Ausstrahlungscharakteristik für eine angenehme und blendfreie Ausleuchtung von Bildschirmarbeitsplätzen und Unterrichtsräumen. Besonders effiziente, lineare LED-Module in nonSELV-Technologie, geschützt durch eine transparente Modulabdeckung. Das LED-Modul ist gemäß den Anforderungen der Ökodesign-Richtlinie durch eine Elektrofachkraft wechselbar. Rechteckiges, kantiges Gehäuse aus pulverlackiertem Stahlblech, weiß. Stirnseitige Ausbrechöffnungen ermöglichen bei bandförmiger Anordnung die Durchgangsverdrahtung der Leuchten. Direkte Deckenmontage unter Verwendung der mitgelieferten Deckennocken und Schlitzscheiben zur Fixierung. 4-Punkt Befestigung. Bei Verwendung der als Zubehör lieferbaren Montagebügel können die Leuchten an 2 Deckenmontagepunkten befestigt werden. Dazu wird der Montagebügel an der Decke vormontiert und die Leuchte daran befestigt. LED-Treiber in der Leuchte eingebaut und durch eine Elektrofachkraft wechselbar. Anschlußklemme für Durchgangsverdrahtung geeignet.
Bestellinformationen
GTIN | 4029299604412 |
Bruttopreis (Deutschland, exkl. MwSt.) | 259,80 € |
Allgemein
Produktkategorie | Deckenleuchte |
Einsatzbereich | Bildung | Büro |
Garantie | 5 Jahre |

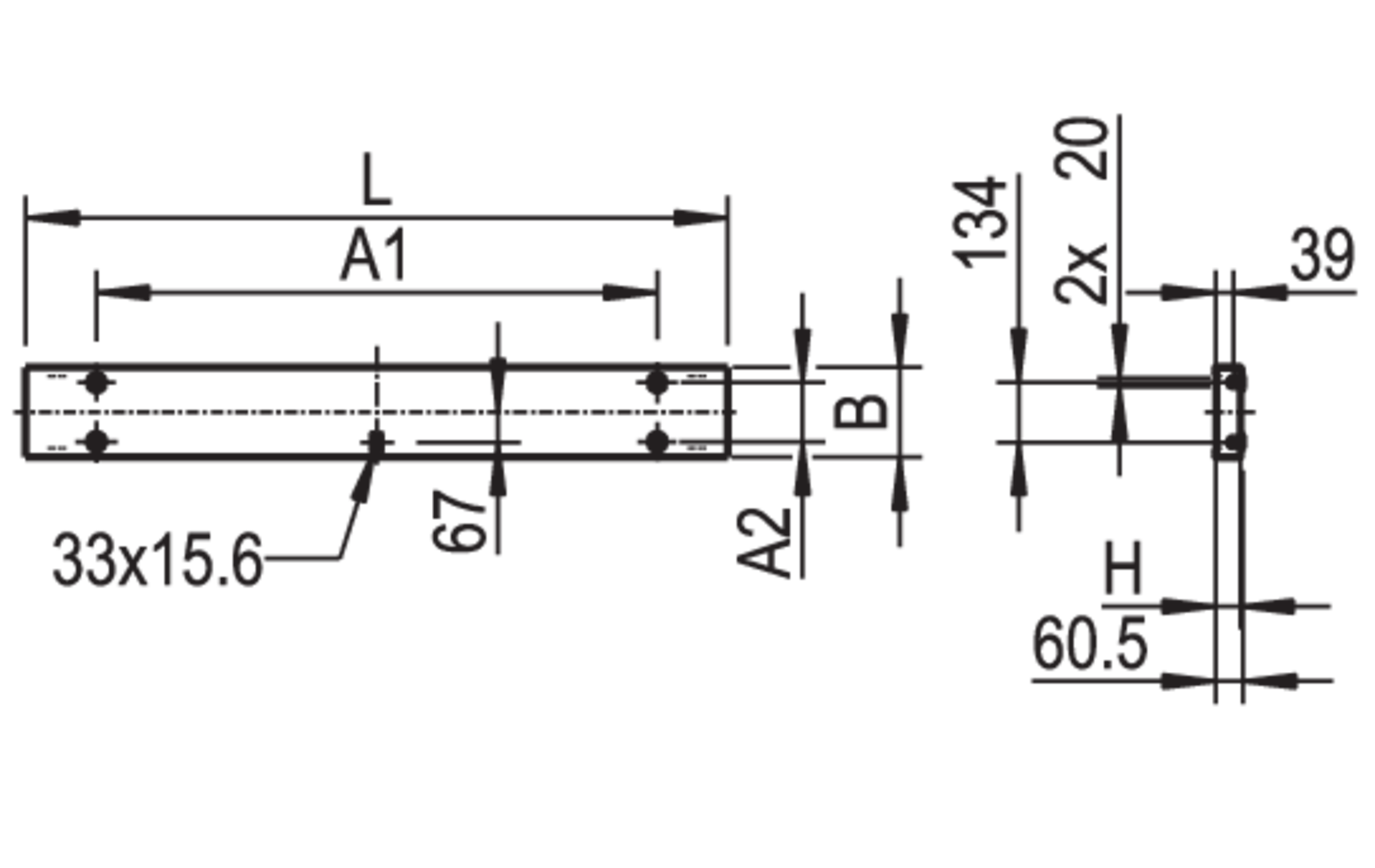

Abmessungen
Maß L | 1565 mm |
Maß B | 200 mm |
Maß H | 55 mm |
Maß A1 | 1250 mm |
Maß A2 | 132 mm |
Nettogewicht | 5,200 kg |
Montage
Montageart | Anbau |
Montageort | Decke |
Anschlussart | Steckklemme |
Anzahl Pole | 3 |
Leiterquerschnitt | 0,5–2,5 mm² |
Gehäuse
Farbe | verkehrsweiß, ähnlich RAL 9016 |
Schutzart | IP40 |
Glühdrahtprüfung | 650 °C |
Zulässige Umgebungstemperatur | -20–35 °C |
Werkstoff des Gehäuses | Stahl |
Oberflächenbehandlung des Gehäuses | pulverbeschichtet |
Werkstoff der Abdeckung | PMMA strukturiert |
Elektrische Ausführung
Art der Steuerung | xFlex |
Nennspannung | 220–240 V, 0/50–60 Hz |
Bemessungsleistung | 32,0 W |
Schutzklasse | I |
Lichttechnik
Lichtlenker | Abdeckung mikroprismatisch |
Entblendung | Mikroprismatik |
Lichtaustritt | direkt |
Lichtverteilung | symmetrisch |
Ausstrahlungscharakteristik | breitstrahlend |
UGR-Klasse | ≤ 19 |
Bemessungslichtstrom | 4080 lm |
Leuchteneffizienz | 127,5 lm/W |
Leuchtmittel
Leuchtmittel | LED-M |
Inklusive Leuchtmittel | Ja |
Farbwiedergabeindex Ra | ≥ 80 |
Farbtemperatur | 4000 K |
Farborttoleranz (SDCM) | < 3 SDCM |
Photobiologische Sicherheit | RG1 |
Bemessungslebensdauer L80B50 (tq = 25 °C) | 100.000 h |
Bemessungslebensdauer L80B10 (tq = 25 °C) | 79.000 h |
Downloadcenter
Prüfzeichen:
Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
0201202 - ZIDV 58/3/1.5 DURCHVERDR. | Durchgangsverdrahtung T26-58W + T16-35/49/80W, 3x 1,5 mm², maximal 10 A |
|
|
0200255 - ZIDV 58/5/1.5 DURCHVERDR. | Durchgangsverdrahtung T26-58W + T16-35/49/80W, 5x 1,5 mm², maximal 10 A |
|
|
0200638 - ZIDV 58/5/2.5 DURCHVERDR. | Durchgangsverdrahtung T26-58W + T16-35/49/80W, 5x 2,5 mm², maximal 16 A |
|
|
0218441 - BEF.-SATZ AB-AS.. 2 BEF-PUNKTE | Befestigungssatz für 2 Befestigungspunkte für Leuchten AB-AS.. |
|
|
0204003 - ZRO RAHMENÖFFNER | Werkzeug zur einfachen Öffnung des Leuchtenrahmens |
|
|
Deckenleuchte der AB-Produktfamilie. Die in einem Rahmen gehaltene, mikroprismatische Abdeckung sorgt durch ihre symmetrisch breitstrahlende Ausstrahlungscharakteristik für eine angenehme und blendfreie Ausleuchtung von Bildschirmarbeitsplätzen und Unterrichtsräumen. Besonders effiziente, lineare LED-Module in nonSELV-Technologie, geschützt durch eine transparente Modulabdeckung. Das LED-Modul ist gemäß den Anforderungen der Ökodesign-Richtlinie durch eine Elektrofachkraft wechselbar. Rechteckiges, kantiges Gehäuse aus pulverlackiertem Stahlblech, weiß. Stirnseitige Ausbrechöffnungen ermöglichen bei bandförmiger Anordnung die Durchgangsverdrahtung der Leuchten. Direkte Deckenmontage unter Verwendung der mitgelieferten Deckennocken und Schlitzscheiben zur Fixierung. 4-Punkt Befestigung. Bei Verwendung der als Zubehör lieferbaren Montagebügel können die Leuchten an 2 Deckenmontagepunkten befestigt werden. Dazu wird der Montagebügel an der Decke vormontiert und die Leuchte daran befestigt. LED-Treiber in der Leuchte eingebaut und durch eine Elektrofachkraft wechselbar. Anschlußklemme für Durchgangsverdrahtung geeignet.
Bestellinformationen
GTIN | 4029299604412 |
Bruttopreis (Deutschland, exkl. MwSt.) | 259,80 € |
Allgemein
Produktkategorie | Deckenleuchte |
Einsatzbereich | Bildung | Büro |
Garantie | 5 Jahre |
Abmessungen
Maß L | 1565 mm |
Maß B | 200 mm |
Maß H | 55 mm |
Maß A1 | 1250 mm |
Maß A2 | 132 mm |
Nettogewicht | 5,200 kg |
Montage
Montageart | Anbau |
Montageort | Decke |
Anschlussart | Steckklemme |
Anzahl Pole | 3 |
Leiterquerschnitt | 0,5–2,5 mm² |
Gehäuse
Farbe | verkehrsweiß, ähnlich RAL 9016 |
Schutzart | IP40 |
Glühdrahtprüfung | 650 °C |
Zulässige Umgebungstemperatur | -20–35 °C |
Werkstoff des Gehäuses | Stahl |
Oberflächenbehandlung des Gehäuses | pulverbeschichtet |
Werkstoff der Abdeckung | PMMA strukturiert |
Elektrische Ausführung
Art der Steuerung | xFlex |
Nennspannung | 220–240 V, 0/50–60 Hz |
Bemessungsleistung | 32,0 W |
Schutzklasse | I |
Lichttechnik
Lichtlenker | Abdeckung mikroprismatisch |
Entblendung | Mikroprismatik |
Lichtaustritt | direkt |
Lichtverteilung | symmetrisch |
Ausstrahlungscharakteristik | breitstrahlend |
UGR-Klasse | ≤ 19 |
Bemessungslichtstrom | 4080 lm |
Leuchteneffizienz | 127,5 lm/W |
Leuchtmittel
Leuchtmittel | LED-M |
Inklusive Leuchtmittel | Ja |
Farbwiedergabeindex Ra | ≥ 80 |
Farbtemperatur | 4000 K |
Farborttoleranz (SDCM) | < 3 SDCM |
Photobiologische Sicherheit | RG1 |
Bemessungslebensdauer L80B50 (tq = 25 °C) | 100.000 h |
Bemessungslebensdauer L80B10 (tq = 25 °C) | 79.000 h |
Downloadcenter

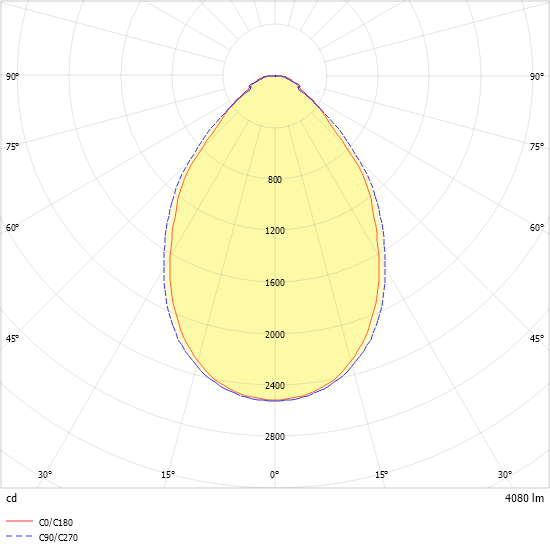

Lichtverteilkurve
