F-LINE-PDI1220DAWS840MPO0550 / 0637868
Descrizione del prodotto
Apparecchi a sospensione della famiglia di prodotti F-LINE. Controllo della luce tramite Copertura opale, fascio luminoso simmetrico, trave larga, emissione luminosa diretto/indiretto. Lampadina LED-M installato, Sostituzione da parte dello specialista. L'apparecchio genera un flusso luminoso nominale di 5520 lm nel colore della luce 840, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Elevata qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20. Con gli accessori, le lampade sono adatte al montaggio a sospensione con fune di sospensione. Cavo di sospensione, lunghezza 1,5 metri ZSPT2Z 295 per F-LINE...MPO da ordinare separatamente (vedere accessori). Cavo di alimentazione, lunghezza 1,5 metri con guaina trasparente, da ordinare separatamente (vedere accessori) Per la produzione di strutture F-LINE sono disponibili elementi di collegamento diritti (senza distanziatore o di due lunghezze diverse - possono essere montati con APCON EASY BLE). Con alimentatore elettronico DALI-2. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
Informazioni sull'ordine
| Numero dell'articolo | 0637868 |
| GTIN | 4029299571851 |
Generale
| Categoria di prodotto | Apparecchi a sospensione |
| Campo di applicazione | Educazione | Ufficio |
Dimensioni
| Dimensione L | 1220 mm |
| Dimensione B | 260 mm |
| Dimensione H | 45 mm |
| Dimensione AE max | 1020 mm |
| Dimensione AE min | 740 mm |
| Dimensione K1 | 29 mm |
| Dimensione K2 | 57 mm |
| Peso netto | 5.400 kg |
Montaggio
| Tipo di montaggio | A sospensione | A plafone |
| Posizione di montaggio | Soffitto |
Alloggiamento
| Colore | bianco traffico, simile a RAL 9016 |
| Farbe_Kurz | ws |
| Gradi di protezione | IP20 |
| Livello di resistenza agli urti | IK03 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -25–25 °C |
| Materiale dell'alloggiamento | Acciaio |
| Materiale del coperchio | PMMA opale |
Versione elettrica
| Sistema di controllo | DALI-2 |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 37.0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Guida alla luce | Copertura opale |
| Potenza luminosa | diretto/indiretto |
| Distribuzione della luce | simmetrico |
| Distribuzione fascio luminoso | Trave larga |

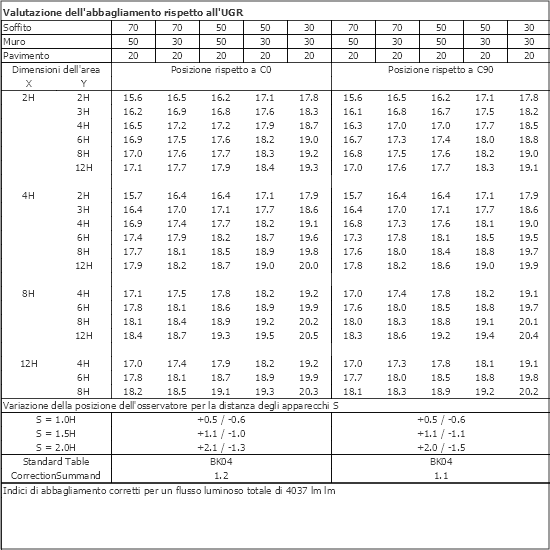

| Classe UGR | ≤ 19 |
| Flusso luminoso nominale | 5520 lm |
| Efficienza luminosa | 149 lm/W |
Sorgente luminosa
| Lampade | LED-M |
| Incluso l'illuminante | Sì |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Sicurezza fotobiologica | RG1 |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download
Marchi di controllo:
| Numero articolo - Designazione | Produktbeschreibung | Download | Lista dei desideri |
| 0209398 - F-LINE-P-VS WS | Connettore luce. F-LINE-P 140 mm, bianco, 1 pz. |
|
|
| 0209399 - F-LINE-P-VS-DA-SEN WS | Collegamento dell'apparecchio. F-LINE-P 140 mm, bianco, 1 pezzo, sensore APCON |
|
|
| 0209400 - F-LINE-P-VS-CDH WS | Connettore per apparecchio di illuminazione. F-LINE-P 140 mm, bianco, 1 pezzo, modulo APCON-CDH |
|
|
| 0209401 - F-LINE-P-VS-55 WS | Connettore luce. F-LINE-P 55 mm, bianco, 1 pz. |
|
|
| 0209402 - F-LINE-P-VS-0 WS | Connettore luce. F-LINE-P 0 mm, bianco, 1 pz. |
|
|
| 0209460 - F-LINE-P-VS-140 5-POL ND WS | Apparecchio conne. F-LINE-P 140 mm bianco, incl. diff. ND, 1 pz |
|
|
| 0209460SI - F-LINE-P-VS-140 5-POL-ND SI | Collegamento luce. F-LINE-P 140 mm argento, incl. diff. ND, 1 pz |
|
|
| 0209461 - F-LINE-P-VS-140 5-POL DA WS | Apparecchio conne. F-LINE-P 140 mm bianco, incl. diff. DA, 1 pz |
|
|
| 0209461SI - F-LINE-P-VS-140 5-POL DA SI | Coprimorsetti per F-LINE-P, argento, 1 pezzo |
|
|
| 0209403 - ZIDV-F-LINE-PDI 1500/3/1.5 | Cablaggio interno, 3x1,5qmm per F-LINE-PDI1500 + F-LINE-P-VS |
|
|
| 0209404 - ZIDV-F-LINE-PDI 1500/5/1.5 | Cablaggio passante per F-LINE-PDI...MPO1500, 5X1,5² |
|
|
| 0209405 - ZIDV-F-LINE-PDI 1220/3/1.5 | Cablaggio interno, 3x1,5qmm f. F-LINE-PDI1220 + F-LINE-P-VS |
|
|
| 0209406 - ZIDV-F-LINE-PDI 1220/5/1.5 | Cablaggio passante per F-LINE-PDI...MPO1220, 5X1,5² |
|
|
0203579 -
ZAL 3X0.75/1.5M-T
|
Cavo di collegamento trasparente, 3x 0,75 mm², 1,5 m |
|
|
|
0203580 -
ZAL 5X0.75/1.5M-T
|
Cavo di collegamento trasparente, 5x 0,75 mm², 1,5 m |
|
|
|
0207977 -
ZAL 3X1.5/1.5M-T
|
Cavo di collegamento trasparente, 3x 1,5 mm², 1,5 m |
|
|
|
0207977/L300 -
ZAL 3X1.5/3.0M-T
|
Cavo trasparente, 3x1,5mm², 3,0metri |
|
|
|
0207978 -
ZAL 5X1.5/1.5M-T
|
Cavo di collegamento trasparente, 5x 1,5 mm², 1,5 m |
|
|
|
0207979 -
ZKF 3X0.75/1.0M
|
Canalina per cavi profilo a C, per Ø4-5mm, 1 metro, trasparente |
|
|
0204332 -
ZDBE
|
Controsoffitto, angolare, bianco, per fune di sospensione a trapezio, ZUSP e UKNS |
|
|
0204332SI -
ZDBE-SI
|
Rosone argento, per cavetto sospensione a Y, ZUSP e UKNS |
|
|
0203583 -
ZSPT2Z 295 SEILPENDEL TRAPEZ
|
Fune di sospensione, fissaggio a soffitto, cilindro, 1,5 m, 1 pezzo |
|
|
