F-LINE-R2X145/35DA-SM / 0660250SI
![](/cmi24web/cmi24web_exporte/ridi/assets/F-Line_2_SG_SM_SI.png)
![](/cmi24web/cmi24web_exporte/ridi/assets/F-Line_2_SG_SM_SI.png)
Descrizione del prodotto
Apparecchi a sospensione della famiglia di prodotti F-LINE. Controllo della luce tramite Louvre, fascio luminoso simmetrico, trave larga, emissione luminosa diretto. Lampadina R-TUBE non incluso, Sostituzione da parte del cliente finale. L'apparecchio genera un flusso luminoso nominale di 5930 lm nel colore della luce 840, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Elevata qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, argento, grado di protezione IP20. Le lampade sono adatte con accessori per il montaggio a sospensione con fune di sospensione o per il montaggio diretto a soffitto.Montaggio fune di sospensione F-LINE 1.. con ZSPT2Z 190, F-LINE 2.. con ZSPT2Z 295.Per la produzione di strutture F-LINE sono disponibili elementi di collegamento diritti, a L, a T e a croce. Con alimentatore elettronico DALI. Sostituzione da parte dello specialista. Tensione nominale 230 - 240 V AC/DC 50 - 60 Hz.
La sorgente luminosa non è inclusa nella fornitura e deve essere ordinata separatamente. Le sorgenti luminose adatte sono riportate nella panoramica delle sorgenti luminose.
Informazioni sull'ordine
Numero dell'articolo | 0660250SI |
GTIN | 4029299422245 |
Generale
Categoria di prodotto | Apparecchi a sospensione |
Campo di applicazione | Educazione | Ufficio |
Dimensioni
Dimensione L | 1553 mm |
Dimensione B | 204 mm |
Dimensione H | 45 mm |
Dimensione AE max | 1490 mm |
Dimensione AE min | 1140 mm |
Peso netto | 4.600 kg |
![Disegno quotato](/cmi24web/cmi24web_exporte/ridi/assets/MAK8521_2.png)
Montaggio
Tipo di montaggio | A sospensione | A plafone |
Posizione di montaggio | Soffitto |
Alloggiamento
Colore | argento |
Farbe_Kurz | si |
Gradi di protezione | IP20 |
Test del filo incandescente | 650 °C |
Temperatura ambiente ammessa | -25–25 °C |
Materiale dell'alloggiamento | Acciaio |
Materiale del coperchio | Alluminio |
Versione elettrica
Sistema di controllo | DALI |
Tensione nominale | 230–240 V, 0/50–60 Hz |
Potenza nominale | 64.0 W |
Classe di protezione | I |
Tecnologia di illuminazione
Guida alla luce | Louvre |
Potenza luminosa | diretto |
Distribuzione della luce | simmetrico |
Distribuzione fascio luminoso | Trave larga |
Classe UGR | ≤ 19 |
Flusso luminoso nominale | 5930 lm |
Efficienza luminosa | 93 lm/W |

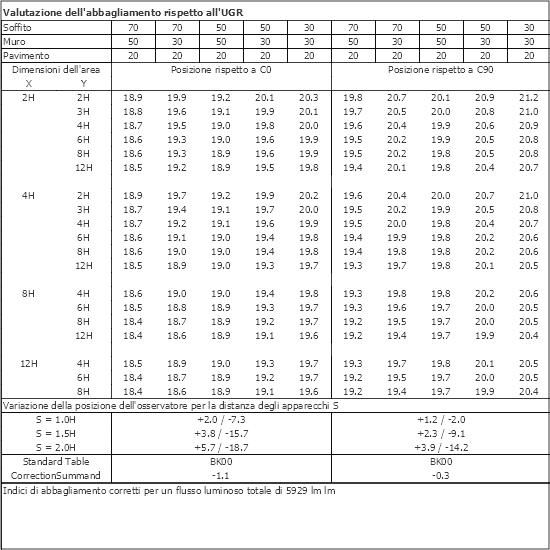

![Tabella UGR](/cmi24web/cmi24web_exporte/ridi/assets/ugr-0660250SI--it_IT-07-2024.png)
Sorgente luminosa
Lampade | R-TUBE |
Incluso l'illuminante | No |
Resa di colore Ra | ≥ 80 |
Temperatura di colore | 4000 K |
Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download
![Lvk](/cmi24web/cmi24web_exporte/ridi/assets/LVK-0660250SI--07-2024.png)
![Grado di protezione IP Grado di protezione IP](/cmi24web/cmi24web_exporte/ridi/assets/Picto_IP20.png)
![Classe di protezione I Classe di protezione I](/cmi24web/cmi24web_exporte/ridi/assets/Picto_Pruefz_Schutzklasse1.png)
![Emissione di luce diretta Emissione di luce diretta](/cmi24web/cmi24web_exporte/ridi/assets/Picto_Leuchtr_SQL_direkt_.png)
![](/cmi24web/cmi24web_exporte/ridi/assets/HR_mit_Rand_8x8mm.png)
![Area interna Area interna](/cmi24web/cmi24web_exporte/ridi/assets/Unter_Dach.png)
Marchi di controllo:
Numero articolo - Designazione | Produktbeschreibung | Download | Lista dei desideri |
![]() |
Fune di sospensione, fissaggio a soffitto, cilindro, 1,5 m, 1 pezzo |
|
|
![]() |
Cavetto sospensione a Y, rosone angolare bianco, cil., 1,5m, 1 pezzo |
|
|
![]() |
Cavetto sospensione a Y, controsoffitto angolare, argento, 1,5m, 1 pz. |
|
|
![]() |
Cavetto sospensione a Y, rosone semicirc., 1,5m, 1 pz. |
|
|
![]() |
Cavetto sospensione a Y, rosone semicirc., argento 1,5m, 1 pz. |
|
|
![]() |
Connettore lampada F-LINE, 100mm, bianco, 1 pz., per montaggio a sosp. |
|
|
![]() |
Connettore lampada F-LINE, 100mm, argento, 1 pz., per montaggio a sosp. |
|
|
![]() |
Connettore lampada F-LINE, 100mm, bianco, 1 pz., per montaggio a soff. |
|
|
![]() |
Connettore lampada F-LINE, 100mm, argento, 1 pz., per montaggio a soff. |
|
|
![]() |
Connettore lampada a L per F-LINE, bianco, solo montaggio a sosp. |
|
|
![]() |
Connettore lampada a L per F-LINE, argento, solo montaggio a sosp. |
|
|
![]() |
Connettore lampada forma a X per F-LINE, bianco, solo montaggio a sosp. |
|
|
![]() |
Connettore lampada forma a X per F-LINE, argento, solo montaggio a sosp. |
|
|
![]() |
Connettore lampada a L per F-LINE, bianco, solo montaggio a sosp. |
|
|
![]() |
Connettore lampada a L per F-LINE, argento, solo montaggio a sosp. |
|
|
![]() |
Controsoffitto, angolare, bianco, per fune di sospensione a trapezio, ZUSP e UKNS |
|
|
![]() |
Rosone argento, per cavetto sospensione a Y, ZUSP e UKNS |
|
|
![]() |
Cavo di collegamento trasparente, 3x 0,75 mm², 1,5 m |
|
|
![]() |
Cavo di collegamento trasparente, 5x 0,75 mm², 1,5 m |
|
|
![]() |
Cavo di collegamento trasparente, 3x 1,5 mm², 1,5 m |
|
|
![]() |
Cavo trasparente, 3x1,5mm², 3,0metri |
|
|
![]() |
Cavo di collegamento trasparente, 5x 1,5 mm², 1,5 m |
|
|
![]() |
Canalina per cavi profilo a C, per Ø4-5mm, 1 metro, trasparente |
|
|
![]() |
Strumento per facilitare l'apertura della cornice luminosa |
|
|
0201255 - ZIDV-F-LINE 28/3/1.5 | Cablaggio pass. F-LINE .28, 3x1,5mm², L=1,7m, max.10A |
|
|
0201256 - ZIDV-F-LINE 28/5/1.5 DIM | Cablaggio pass. F-LINE .28, 5x1,5mm², L=1,7m, max.10A |
|
|
Numero articolo - Bezeichnung | Lunghezza | Temperatura di colore | Caratteristica | ||
1206603LD - R-TUBE-G2 145-830M0450 LD | 1449 | 3000 K | Diffusore opaco |
|
|
1206598LD - R-TUBE-G2 145-840M0450 LD | 1449 | 4000 K | Diffusore opaco |
|
|
1206782LD - R-TUBE-G2 145-865M0450 LD | 1449 | 6500 K | Diffusore opaco |
|
|
1206579LD - R-TUBE-G2 145-830M0350 LD | 1449 | 3000 K | Diffusore opaco |
|
|
1204993LD - R-TUBE-G2 145-840M0350 LD | 1449 | 4000 K | Diffusore opaco |
|
|
1206725LD - R-TUBE-G2 145-865M0350 LD | 1449 | 6500 K | Diffusore opaco |
|
|
0206988LD - R-TUBE 145-830M0550 LD | 1449 | 3000 K | Diffusore opaco |
|
|
0206991LD - R-TUBE 145-840M0550 LD | 1449 | 4000 K | Diffusore opaco |
|
|
0206994LD - R-TUBE 145-865M0550 LD | 1449 | 6500 K | Diffusore opaco |
|
|
