F-LINE-R2X115/30DA-SM / 0660248SI
Descrizione del prodotto
Apparecchi a sospensione della famiglia di prodotti F-LINE. Controllo della luce tramite Louvre, fascio luminoso simmetrico, trave larga, emissione luminosa diretto. Lampadina R-TUBE non incluso, Sostituzione da parte del cliente finale. L'apparecchio genera un flusso luminoso nominale di 6210 lm nel colore della luce 840, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Elevata qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, argento, grado di protezione IP20. Le lampade sono adatte con accessori per il montaggio a sospensione con fune di sospensione o per il montaggio diretto a soffitto.Montaggio fune di sospensione F-LINE 1.. con ZSPT2Z 190, F-LINE 2.. con ZSPT2Z 295.Per la produzione di strutture F-LINE sono disponibili elementi di collegamento diritti, a L, a T e a croce. Con alimentatore elettronico DALI. Sostituzione da parte dello specialista. Tensione nominale 230 - 240 V AC/DC 50 - 60 Hz.
La sorgente luminosa non è inclusa nella fornitura e deve essere ordinata separatamente. Le sorgenti luminose adatte sono riportate nella panoramica delle sorgenti luminose.
Informazioni sull'ordine
| Numero dell'articolo | 0660248SI |
| GTIN | 4029299422214 |
Generale
| Categoria di prodotto | Apparecchi a sospensione |
| Campo di applicazione | Educazione | Ufficio |
Dimensioni
| Dimensione L | 1253 mm |
| Dimensione B | 204 mm |
| Dimensione H | 45 mm |
| Dimensione AE max | 1190 mm |
| Dimensione AE min | 840 mm |
| Peso netto | 4.000 kg |
Montaggio
| Tipo di montaggio | A sospensione | A plafone |
| Posizione di montaggio | Soffitto |
Alloggiamento
| Colore | argento |
| Farbe_Kurz | si |
| Gradi di protezione | IP20 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -25–25 °C |
| Materiale dell'alloggiamento | Acciaio |
| Materiale del coperchio | Alluminio |
Versione elettrica
| Sistema di controllo | DALI |
| Tensione nominale | 230–240 V, 0/50–60 Hz |
| Potenza nominale | 68.0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Guida alla luce | Louvre |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Distribuzione fascio luminoso | Trave larga |

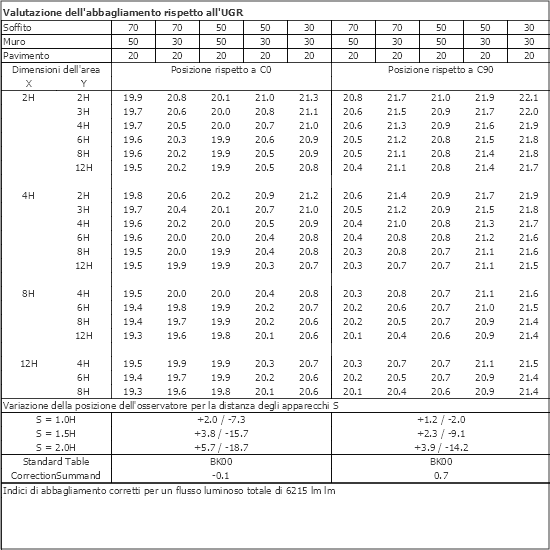

| Classe UGR | ≤ 22 |
| Flusso luminoso nominale | 6210 lm |
| Efficienza luminosa | 91 lm/W |
Sorgente luminosa
| Lampade | R-TUBE |
| Incluso l'illuminante | No |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download
Marchi di controllo:
| Numero articolo - Designazione | Produktbeschreibung | Download | Lista dei desideri |
0203583 -
ZSPT2Z 295 SEILPENDEL TRAPEZ
|
Fune di sospensione, fissaggio a soffitto, cilindro, 1,5 m, 1 pezzo |
|
|
0202897 -
ZSPT2ZE 295 BALDA.+SEILP. 1.5M
|
Cavetto sospensione a Y, rosone angolare bianco, cil., 1,5m, 1 pezzo |
|
|
0202897SI -
ZSPT2ZE 295 BALDA.+SP. 1.5M-SI
|
Cavetto sospensione a Y, controsoffitto angolare, argento, 1,5m, 1 pz. |
|
|
0202896 -
ZSPT2ZH 295 BALDA.+SEILP. 1.5M
|
Cavetto sospensione a Y, rosone semicirc., 1,5m, 1 pz. |
|
|
0202896SI -
ZSPT2ZH 295 BALDA.+SP. 1.5M-SI
|
Cavetto sospensione a Y, rosone semicirc., argento 1,5m, 1 pz. |
|
|
0207971 -
F-LINE-VS
|
Connettore lampada F-LINE, 100mm, bianco, 1 pz., per montaggio a sosp. |
|
|
|
0207971SI -
F-LINE-VS-SI
|
Connettore lampada F-LINE, 100mm, argento, 1 pz., per montaggio a sosp. |
|
|
0208095 -
F-LINE-VS-D
|
Connettore lampada F-LINE, 100mm, bianco, 1 pz., per montaggio a soff. |
|
|
|
0208095SI -
F-LINE-VS-D-SI
|
Connettore lampada F-LINE, 100mm, argento, 1 pz., per montaggio a soff. |
|
|
0207973 -
F-LINE-VST 1../2..
|
Connettore lampada a L per F-LINE, bianco, solo montaggio a sosp. |
|
|
|
0207973SI -
F-LINE-VST 1../2.. SI
|
Connettore lampada a L per F-LINE, argento, solo montaggio a sosp. |
|
|
0207974 -
F-LINE-VSK 1../2..
|
Connettore lampada forma a X per F-LINE, bianco, solo montaggio a sosp. |
|
|
|
0207974SI -
F-LINE-VSK 1../2.. SI
|
Connettore lampada forma a X per F-LINE, argento, solo montaggio a sosp. |
|
|
0207972 -
F-LINE-VSL 1../2..
|
Connettore lampada a L per F-LINE, bianco, solo montaggio a sosp. |
|
|
|
0207972SI -
F-LINE-VSL 1../2.. SI
|
Connettore lampada a L per F-LINE, argento, solo montaggio a sosp. |
|
|
0204332 -
ZDBE
|
Controsoffitto, angolare, bianco, per fune di sospensione a trapezio, ZUSP e UKNS |
|
|
0204332SI -
ZDBE-SI
|
Rosone argento, per cavetto sospensione a Y, ZUSP e UKNS |
|
|
0203579 -
ZAL 3X0.75/1.5M-T
|
Cavo di collegamento trasparente, 3x 0,75 mm², 1,5 m |
|
|
|
0203580 -
ZAL 5X0.75/1.5M-T
|
Cavo di collegamento trasparente, 5x 0,75 mm², 1,5 m |
|
|
|
0207977 -
ZAL 3X1.5/1.5M-T
|
Cavo di collegamento trasparente, 3x 1,5 mm², 1,5 m |
|
|
|
0207977/L300 -
ZAL 3X1.5/3.0M-T
|
Cavo trasparente, 3x1,5mm², 3,0metri |
|
|
|
0207978 -
ZAL 5X1.5/1.5M-T
|
Cavo di collegamento trasparente, 5x 1,5 mm², 1,5 m |
|
|
|
0207979 -
ZKF 3X0.75/1.0M
|
Canalina per cavi profilo a C, per Ø4-5mm, 1 metro, trasparente |
|
|
0204003 -
ZRO RAHMENÖFFNER
|
Strumento per facilitare l'apertura della cornice luminosa |
|
|
| 0201255 - ZIDV-F-LINE 28/3/1.5 | Cablaggio pass. F-LINE .28, 3x1,5mm², L=1,7m, max.10A |
|
|
| 0201256 - ZIDV-F-LINE 28/5/1.5 DIM | Cablaggio pass. F-LINE .28, 5x1,5mm², L=1,7m, max.10A |
|
|
| Numero articolo - Bezeichnung | Lunghezza | Temperatura di colore | Caratteristica | ||
| 0206601LD - R-TUBE 115-840M0500 LD | 1149 | 4000 K | Diffusore opaco |
|
|
| 0206620LD - R-TUBE 115-830M0450 LD | 1149 | 3000 K | Diffusore opaco |
|
|
| 0206707LD - R-TUBE 115-865M0500 LD | 1149 | 6500 K | Diffusore opaco |
|
|
| 1206575LD - R-TUBE-G2 115-830M0300 LD | 1149 | 3000 K | Diffusore opaco |
|
|
| 1206576LD - R-TUBE-G2 115-840M0300 LD | 1149 | 4000 K | Diffusore opaco |
|
|
| 1206722LD - R-TUBE-G2 115-865M0300 LD | 1149 | 6500 K | Diffusore opaco |
|
|
Apparecchi a sospensione della famiglia di prodotti F-LINE. Controllo della luce tramite Louvre, fascio luminoso simmetrico, trave larga, emissione luminosa diretto. Lampadina R-TUBE non incluso, Sostituzione da parte del cliente finale. L'apparecchio genera un flusso luminoso nominale di 6210 lm nel colore della luce 840, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Elevata qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, argento, grado di protezione IP20. Le lampade sono adatte con accessori per il montaggio a sospensione con fune di sospensione o per il montaggio diretto a soffitto.Montaggio fune di sospensione F-LINE 1.. con ZSPT2Z 190, F-LINE 2.. con ZSPT2Z 295.Per la produzione di strutture F-LINE sono disponibili elementi di collegamento diritti, a L, a T e a croce. Con alimentatore elettronico DALI. Sostituzione da parte dello specialista. Tensione nominale 230 - 240 V AC/DC 50 - 60 Hz.
La sorgente luminosa non è inclusa nella fornitura e deve essere ordinata separatamente. Le sorgenti luminose adatte sono riportate nella panoramica delle sorgenti luminose.
Informazioni sull'ordine
| Numero dell'articolo | 0660248SI |
| GTIN | 4029299422214 |
Generale
| Categoria di prodotto | Apparecchi a sospensione |
| Campo di applicazione | Educazione | Ufficio |
Dimensioni
| Dimensione L | 1253 mm |
| Dimensione B | 204 mm |
| Dimensione H | 45 mm |
| Dimensione AE max | 1190 mm |
| Dimensione AE min | 840 mm |
| Peso netto | 4.000 kg |
Montaggio
| Tipo di montaggio | A sospensione | A plafone |
| Posizione di montaggio | Soffitto |
Alloggiamento
| Colore | argento |
| Farbe_Kurz | si |
| Gradi di protezione | IP20 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -25–25 °C |
| Materiale dell'alloggiamento | Acciaio |
| Materiale del coperchio | Alluminio |
Versione elettrica
| Sistema di controllo | DALI |
| Tensione nominale | 230–240 V, 0/50–60 Hz |
| Potenza nominale | 68.0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Guida alla luce | Louvre |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Distribuzione fascio luminoso | Trave larga |
| Classe UGR | ≤ 22 |
| Flusso luminoso nominale | 6210 lm |
| Efficienza luminosa | 91 lm/W |
Sorgente luminosa
| Lampade | R-TUBE |
| Incluso l'illuminante | No |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download
Curva di distribuzione luminosa
Marchi di controllo:
Attributi:
0206601LD - R-TUBE 115-840M0500 LD
Lunghezza: 1149
Temperatura di colore: 4000 K
Caratteristica: Diffusore opaco
0206620LD - R-TUBE 115-830M0450 LD
Lunghezza: 1149
Temperatura di colore: 3000 K
Caratteristica: Diffusore opaco
0206707LD - R-TUBE 115-865M0500 LD
Lunghezza: 1149
Temperatura di colore: 6500 K
Caratteristica: Diffusore opaco
1206575LD - R-TUBE-G2 115-830M0300 LD
Lunghezza: 1149
Temperatura di colore: 3000 K
Caratteristica: Diffusore opaco
1206576LD - R-TUBE-G2 115-840M0300 LD
Lunghezza: 1149
Temperatura di colore: 4000 K
Caratteristica: Diffusore opaco
1206722LD - R-TUBE-G2 115-865M0300 LD
Lunghezza: 1149
Temperatura di colore: 6500 K
Caratteristica: Diffusore opaco
0203583 -
ZSPT2Z 295 SEILPENDEL TRAPEZ
Fune di sospensione, fissaggio a soffitto, cilindro, 1,5 m, 1 pezzo
0202897 -
ZSPT2ZE 295 BALDA.+SEILP. 1.5M
Cavetto sospensione a Y, rosone angolare bianco, cil., 1,5m, 1 pezzo
0202897SI -
ZSPT2ZE 295 BALDA.+SP. 1.5M-SI
Cavetto sospensione a Y, controsoffitto angolare, argento, 1,5m, 1 pz.
0202896SI -
ZSPT2ZH 295 BALDA.+SP. 1.5M-SI
Cavetto sospensione a Y, rosone semicirc., argento 1,5m, 1 pz.
0207973SI -
F-LINE-VST 1../2.. SI
Connettore lampada a L per F-LINE, argento, solo montaggio a sosp.
0207974 -
F-LINE-VSK 1../2..
Connettore lampada forma a X per F-LINE, bianco, solo montaggio a sosp.
0207974SI -
F-LINE-VSK 1../2.. SI
Connettore lampada forma a X per F-LINE, argento, solo montaggio a sosp.
0207972SI -
F-LINE-VSL 1../2.. SI
Connettore lampada a L per F-LINE, argento, solo montaggio a sosp.
