ESHL-L 180/670-840 PSB-DA / 0860166
Descrizione del prodotto
Apparecchi a soffitto della famiglia di prodotti ESHL. Controllo della luce tramite Copertura microprismatica, fascio luminoso simmetrico, fascio estremamente ampio, emissione luminosa diretto. Lampadina L-TUBE installato, Sostituzione da parte del cliente finale. L'apparecchio genera un flusso luminoso nominale di 5210 lm nel colore della luce 840, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Elevata qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP40. Predisposto per l'installazione in vari sistemi a soffitto con il corrispondente kit di fissaggio (accessorio).Per l'installazione con il kit di fissaggio 10-713 o 10-717 è necessario un montaggio a 6 punti da un apparecchio a 3 lampade. Poiché il set comprende 4 parti, è necessario determinare il numero corrispondente X: X = (n x 6) / 4, dove n = numero di lampade e il risultato X viene arrotondato al numero superiore. Con alimentatore elettronico DALI. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
ESHL. 180, 280: tutte le lampade cablate su L1. (180 con 1 dispositivo; 280 con 2 dispositivi). ESHL. 380: lampada centrale cablata su L2, lampade esterne su L1. (3 dispositivi). ESHL. 480: entrambe le lampade centrali cablate su L2, lampade esterne su L1. (4 dispositivi). Altre connessioni disponibili su richiesta.
nota "resistente agli urti":Le lampade RIDI che riportano questo simbolo sono prodotte in base alle necessità meccaniche ed elettriche di una corretta illuminazione all’interno di impianti sportivi. Soddisfano i requisiti relativi alla sicurezza in materia di resistenza agli urti a norma DIN 18032, parte 3.
Informazioni sull'ordine
| Numero dell'articolo | 0860166 |
| GTIN | 4029299418804 |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Campo di applicazione | Sale sportive e polifunzionali |
Dimensioni
| Dimensione L | 1548 mm |
| Dimensione B | 185 mm |
| Dimensione H | 89 mm |
| Dimensione A1 | 1250 mm |
| Dimensione BE | 165 mm |
| Dimensione LE | 1529 mm |
| Peso netto | 8.200 kg |
Montaggio
| Tipo di montaggio | Installazione |
Alloggiamento
| Colore | bianco traffico, simile a RAL 9016 |
| Farbe_Kurz | ws |
| Gradi di protezione | IP40 |
| Livello di resistenza agli urti | IK08 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -25–25 °C |
| Materiale dell'alloggiamento | Acciaio |
| Materiale del coperchio | PMMA strutturato |
Versione elettrica
| Sistema di controllo | DALI |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 48.0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Guida alla luce | Copertura microprismatica |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Distribuzione fascio luminoso | Fascio estremamente ampio |

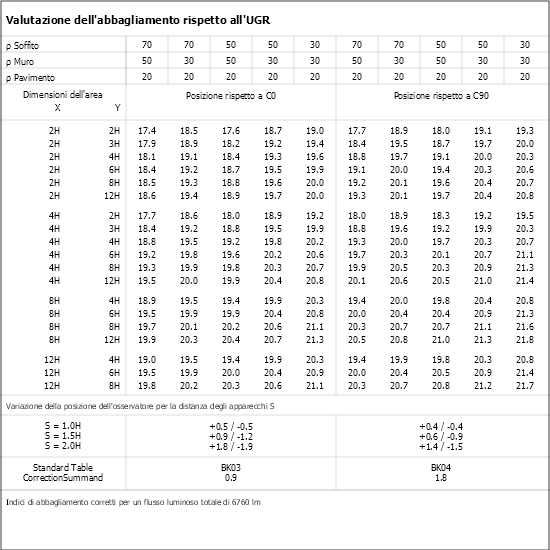

| Classe UGR | ≤ 22 |
| Flusso luminoso nominale | 5210 lm |
| Efficienza luminosa | 109 lm/W |
Sorgente luminosa
| Lampade | L-TUBE |
| Incluso l'illuminante | Sì |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download
Marchi di controllo:
| Numero articolo - Designazione | Produktbeschreibung | Download | Lista dei desideri |
0210713 -
ZBS-E UNI 10-713
|
Set di fissaggio universale spessore tra 23 a 55mm |
|
|
0210717 -
ZBS-E UNI 10-717
|
Set di fissaggio universale spessore tra 45 a 80mm |
|
|
0200255 -
ZIDV 58/5/1.5 DURCHVERDR.
|
Cablaggio pass. T26-58W+T16-35/49/80W,5x1,5mm²,max.10A |
|
|
|
0200637 -
ZIDV 36/5/2.5 DURCHVERDR.
|
Cablaggio pass. T26-36W + T16-28/54W, 5x2,5mm²,max16A |
|
|
|
0200638 -
ZIDV 58/5/2.5 DURCHVERDR.
|
Cablaggio pass. T26-58W+T16-35/49/80W, 5x2,5mm²,max16A |
|
|
|
0201202 -
ZIDV 58/3/1.5 DURCHVERDR.
|
Cablaggio pass. T26-58W+T16-35/49/80W, 3x1,5mm²,max10A |
|
|
|
0200254 -
ZIDV 36/5/1.5 DURCHVERDR.
|
Cablaggio pass. T26-36W + T16-28/54W, 5x1,5mm²,max.10A |
|
|
|
0201201 -
ZIDV 36/3/1.5 DURCHVERDR.
|
Cablaggio pass. T26-36W + T16-28/54W, 3x1,5mm²,max.10A |
|
|
0200252 -
TRA 132 TRAVERSE- ABR/EBR 2..
|
Traversa per ABR/EBR 2 lampade, distanza di fissaggio 132+149mm |
|
|
0200256 -
TRA 435 TRAVERSE- ABR/EBR 4..
|
Traversa per ABR/EBR 4 lampade, distanza di fissaggio 435mm |
|
|
0200253 -
TRA 298 TRAVERSE- ABR/EBR 3..
|
Traversa per ABR/EBR 3 lampade, distanza di fissaggio 298mm |
|
|
0210989 -
ZBS-SP158-40
|
Kit di fiss. 158W per soff. sport. a pannelli, altezza guida portante 40 mm |
|
|
|
0210988 -
ZBS-SP158-35
|
Kit di fiss. 158W per soff. sport. a pannelli, altezza guida portante 35 mm |
|
|
|
0210993 -
ZBS-SP.36-30
|
Kit di fiss. .36W per soff. sport. a pannelli, altezza guida portante 30 mm |
|
|
|
0210995 -
ZBS-SP.36-40
|
Kit di fiss. .36W per soff. sport. a pannelli, altezza guida portante 40 mm |
|
|
|
0210992 -
ZBS-SP136-40
|
Kit di fiss. 136W per soff. sport. a pannelli, altezza guida portante 40 mm |
|
|
|
0210991 -
ZBS-SP136-35
|
Kit di fiss. 136W per soff. sport. a pannelli, altezza guida portante 35 mm |
|
|
|
0210994 -
ZBS-SP.36-35
|
Kit di fiss. .36W per soff. sport. a pannelli, altezza guida portante 35 mm |
|
|
|
0210076 -
ZBS-SP.58-30
|
Kit di fiss. .58W per soff. sport. a pannelli, altezza guida portante 30 mm |
|
|
|
0210078 -
ZBS-SP.58-35
|
Kit di fiss. .58W per soff. sport. a pannelli, altezza guida portante 35 mm |
|
|
|
0210990 -
ZBS-SP136-30
|
Kit di fiss. 136W per soff. sport. a pannelli, altezza guida portante 30 mm |
|
|
|
0210079 -
ZBS-SP.58-40
|
Kit di fiss. .58W per soff. sport. a pannelli, altezza guida portante 40 mm |
|
|
0204003 -
ZRO RAHMENÖFFNER
|
Strumento per facilitare l'apertura della cornice luminosa |
|
|
