EL-EE1547DAWS830MRM0500-SEN / 0837973
Descrizione del prodotto
Apparecchi a soffitto della famiglia di prodotti EL. Controllo della luce tramite Riflettore, fascio luminoso simmetrico, trave larga, emissione luminosa diretto. Lampadina LED-M installato, Sostituzione da parte dello specialista. L'apparecchio genera un flusso luminoso nominale di 5050 lm nel colore della luce 830, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Elevata qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20 IP40 lato camera. Montaggio in vari sistemi di controsoffitti con il relativo kit di fissaggio o montaggio a inserimento in sistemi di controsoffitti con binari portanti a vista e pannelli di controsoffitto inseriti. Per il montaggio a inserimento non sono necessari altri accessori di fissaggio. Con alimentatore elettronico DALI-2. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC 50 - 60 Hz. Mit Licht- und Bewegungsmelder. Erfassungsreichweite quer Ø 6 m, Erfassungsfeld 28 m².
Informazioni sull'ordine
| Numero dell'articolo | 0837973 |
| GTIN | 4029299557770 |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Campo di applicazione | Educazione | Ufficio |
| Tecnologia | driver@optic |
| Sensori | Luce | Movimento |
| Garanzia | 5 anni |
Dimensioni
| Dimensione L | 1547 mm |
| Dimensione B | 310 mm |
| Dimensione H | 60 mm |
| Dimensione BE | 292 mm |
| Dimensione LE | 1529 mm |
| Peso netto | 7.800 kg |
Montaggio
| Tipo di montaggio | Installazione |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 5 |
| Sezione del conduttore | 0.5–2.5 mm² |
Alloggiamento
| Dimensioni del sistema | 312,5 x 1550 |
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP20 | IP40 lato camera |
| Livello di resistenza agli urti | IK04 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | 0–41 °C |
| Materiale dell'alloggiamento | Acciaio |
| Trattamento superficiale dell'alloggiamento | verniciato a polvere |
| Materiale del coperchio | PC opale |
Versione elettrica
| Sistema di controllo | DALI-2 |
| Tensione nominale | 220–240 V, 50–60 Hz |
| Potenza nominale | 44.0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Riflettore |
| Riflettore | opaco |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Trave larga |

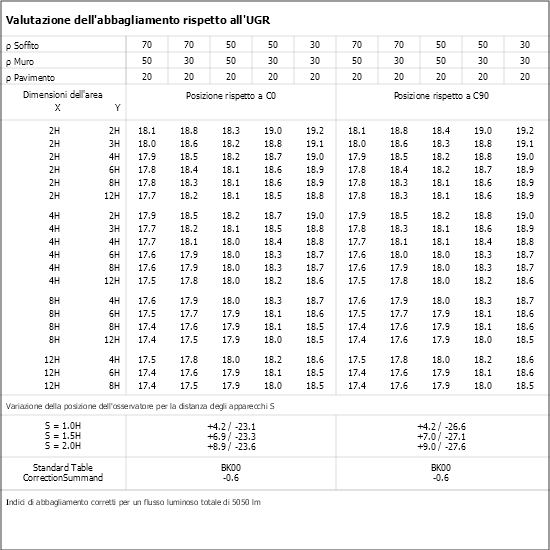

| Classe UGR | ≤ 19 |
| Flusso luminoso nominale | 5050 lm |
| Efficienza luminosa | 115 lm/W |
Sorgente luminosa
| Lampade | LED-M |
| Incluso l'illuminante | Sì |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 3000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Sicurezza fotobiologica | RG1 |
| Vita nominale L80B50 (tq = 25 °C) | 75.000 h |
| Vita nominale L80B10 (tq = 25 °C) | 60.000 h |
Sensori
| Campo di rilevamento trasversale | Ø 6 m |
| Angolo di copertura | 360° |
| Campo di cattura | 28 m² |
| Altezza di montaggio ottimale | 3 m |
| Altezza massima di montaggio | 5 m |
| Setpoint luminosità | 1 - 2000 lx |
Centro download
Marchi di controllo:
| Numero articolo - Designazione | Produktbeschreibung | Download | Lista dei desideri |
0210778 -
ZBS-E OWA S31
|
Kit di fissaggio EBR ... per OWA TECTA S31, altezza 19,5 mm |
|
|
|
0210779 -
ZBS-E DIPLING
|
Kit di fissaggio EBR... per Dipling KP, altezza 8 mm |
|
|
|
0210777 -
ZBS-E ECOPHON
|
Kit di fissaggio EBR... per Ecophon Focus Ds/Dg, altezza 14 mm |
|
|
0210770 -
ZBS-E UNI CLIP 10-770
|
Clip di fissaggio EBR...,spessore fissaggio T16: 12-25mm, T26: 12-50mm |
|
|
0210717 -
ZBS-E UNI 10-717
|
Set di fissaggio universale spessore tra 45 a 80mm |
|
|
0210713 -
ZBS-E UNI 10-713
|
Set di fissaggio universale spessore tra 23 a 55mm |
|
|
0204003 -
ZRO RAHMENÖFFNER
|
Strumento per facilitare l'apertura della cornice luminosa |
|
|
0210127 -
ZBS-E BR 10-127
|
Kit di fissaggio per soffitti a griglia lineare |
|
|
