EL-EE1197DAWS840M9P0600 / 0838135
Descrizione del prodotto
Apparecchi a soffitto della famiglia di prodotti EL. Controllo della luce tramite Lente, fascio luminoso simmetrico, trave larga, emissione luminosa diretto. Lampadina LED-M installato, Sostituzione da parte dello specialista. L'apparecchio genera un flusso luminoso nominale di 6080 lm nel colore della luce 840, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Elevata qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20 IP40 lato camera. Montaggio: Montaggio in vari sistemi di controsoffitti con il relativo kit di fissaggio, oppure montaggio a inserimento in sistemi di controsoffitti con binari portanti a vista e pannelli di controsoffitto inseriti. Per il montaggio a inserimento non sono necessari altri accessori di fissaggio. Con alimentatore elettronico DALI. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
Informazioni sull'ordine
| Numero dell'articolo | 0838135 |
| GTIN | 4029299576337 |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Campo di applicazione | Educazione | Ufficio |
| Tecnologia | driver@optic |
| Garanzia | 5 anni |
Dimensioni
| Dimensione L | 1197 mm |
| Dimensione B | 297 mm |
| Dimensione H | 60 mm |
| Dimensione BE | 279 mm |
| Dimensione LE | 1179 mm |
| Peso netto | 6.750 kg |
Montaggio
| Tipo di montaggio | Installazione |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 5 |
| Sezione del conduttore | 0.5–2.5 mm² |
Alloggiamento
| Dimensioni del sistema | 300 x 1200 |
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP20 | IP40 lato camera |
| Livello di resistenza agli urti | IK03 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -25–40 °C |
| Materiale dell'alloggiamento | Acciaio |
| Trattamento superficiale dell'alloggiamento | verniciato a polvere |
| Materiale del coperchio | PMMA trasparente |
Versione elettrica
| Sistema di controllo | DALI |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 38.0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Lente |
| Riflettore | alta lucentezza |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Trave larga |

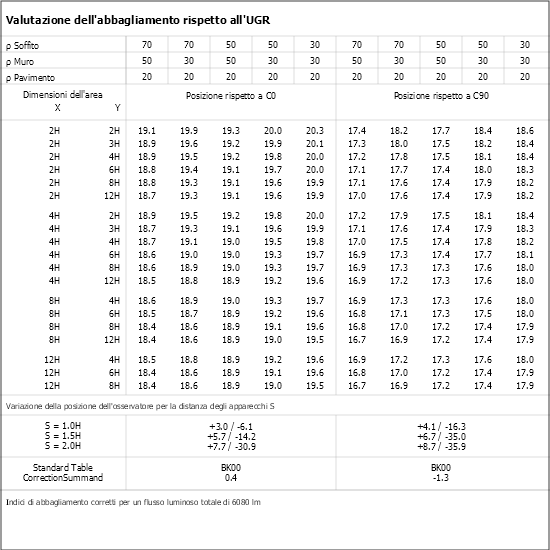

| Classe UGR | ≤ 19 |
| Flusso luminoso nominale | 6080 lm |
| Efficienza luminosa | 160 lm/W |
Sorgente luminosa
| Lampade | LED-M |
| Incluso l'illuminante | Sì |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Sicurezza fotobiologica | RG1 |
| Vita nominale L80B50 (tq = 25 °C) | 100.000 h |
| Vita nominale L80B10 (tq = 25 °C) | 82.000 h |
Centro download
Marchi di controllo:
| Numero articolo - Designazione | Produktbeschreibung | Download | Lista dei desideri |
0210127 -
ZBS-E BR 10-127
|
Kit di fissaggio per soffitti a griglia lineare |
|
|
0210779 -
ZBS-E DIPLING
|
Kit di fissaggio EBR... per Dipling KP, altezza 8 mm |
|
|
|
0210777 -
ZBS-E ECOPHON
|
Kit di fissaggio EBR... per Ecophon Focus Ds/Dg, altezza 14 mm |
|
|
|
0210778 -
ZBS-E OWA S31
|
Kit di fissaggio EBR ... per OWA TECTA S31, altezza 19,5 mm |
|
|
0210713 -
ZBS-E UNI 10-713
|
Set di fissaggio universale spessore tra 23 a 55mm |
|
|
0210717 -
ZBS-E UNI 10-717
|
Set di fissaggio universale spessore tra 45 a 80mm |
|
|
0210770 -
ZBS-E UNI CLIP 10-770
|
Clip di fissaggio EBR...,spessore fissaggio T16: 12-25mm, T26: 12-50mm |
|
|
0204003 -
ZRO RAHMENÖFFNER
|
Strumento per facilitare l'apertura della cornice luminosa |
|
|
