EBRPL-R2X115/30ND-SM / 0850401
Descrizione del prodotto
Apparecchi a soffitto della famiglia di prodotti EBRPL. Controllo della luce tramite Louvre, fascio luminoso simmetrico, fascio estremamente ampio, emissione luminosa diretto. Lampadina R-TUBE non incluso, Sostituzione da parte del cliente finale. L'apparecchio genera un flusso luminoso nominale di 8180 lm nel colore della luce 840, flusso luminoso regolabile: No. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Elevata qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20. La staffa di montaggio per l'installazione della lampada lungo i pannelli è fornita di serie. Non adatto a soffitti con listelli di riempimento. Il montaggio della lampada nelle aperture del soffitto segate è opzionale, da richiedere in fabbrica. Con alimentatore elettronico On/Off. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
La sorgente luminosa non è inclusa nella fornitura e deve essere ordinata separatamente. Le sorgenti luminose adatte sono riportate nella panoramica delle sorgenti luminose.
Collegamento dell'apparecchio dall'interno con morsetto di collegamento alla rete a 3 poli o, in opzione, dall'esterno con l'adattatore Wieland gesis TOP a 3 poli (vedi accessori n. art. 0212371).
Informazioni sull'ordine
| Numero dell'articolo | 0850401 |
| GTIN | 4029299445640 |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Campo di applicazione | Educazione | Ufficio |
Dimensioni
| Dimensione L | 1197 mm |
| Dimensione B | 184 mm |
| Dimensione H | 74 mm |
| Dimensione K | 590 mm |
| Dimensione L1 | 1180 mm |
| Peso netto | 6 kg |
Montaggio
| Tipo di montaggio | Installazione |
Alloggiamento
| Dimensioni del sistema | M100 |
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP20 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -20–25 °C |
| Materiale dell'alloggiamento | Acciaio |
Versione elettrica
| Sistema di controllo | On/Off |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 68.0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Louvre |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Fascio estremamente ampio |

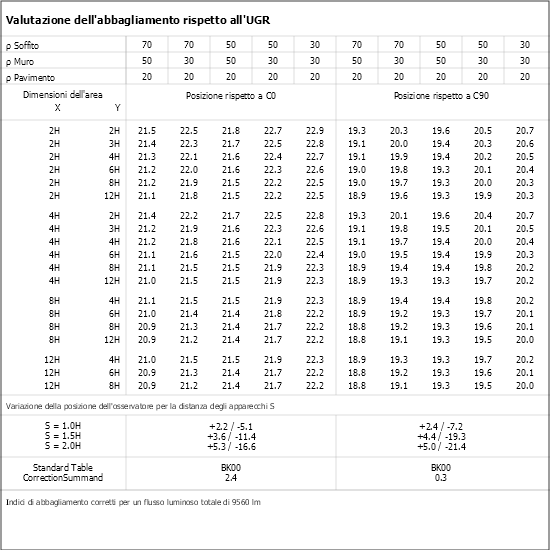

| Classe UGR | ≤ 22 |
| Flusso luminoso nominale | 8180 lm |
| Efficienza luminosa | 120 lm/W |
Sorgente luminosa
| Lampade | R-TUBE |
| Incluso l'illuminante | No |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download
Marchi di controllo:
| Numero articolo - Designazione | Produktbeschreibung | Download | Lista dei desideri |
| 0212372 - EBRPLE 1.. | Parte frontale terminale per EBRPL 1.. |
|
|
| 0217864 - EBRPLE 2.. | Parte frontale terminale per EBRPL 2.. |
|
|
0212369 -
BEF.-SATZ EBRPL 1..
|
Kit di fissaggio incasso a soffitto per soffitti tagliati |
|
|
|
0212525 -
BEF.-SATZ EBRPL 2..
|
Kit di fissaggio incasso a soffitto per soffitti tagliati |
|
|
| 0212526 - ZEL-BU-GESIS-TOP-2-POL-DA | Presa WIELAND-GESIS,BST14i2, a 2 poli, blu, DALI, 1 pezzo |
|
|
| 0212527 - ZEL-ST-GESIS-TOP-2-POL-DA | Connettore WIELAND-GESIS,BST14i2, a 2 poli, blu, DALI, 1 pezzo |
|
|
| 0212371 - ZEL-AD-GESIS-TOP 3-POL | Adattatore connettore a T a 3 poli Wieland GESIS-TOP per GST18i3 |
|
|
| Numero articolo - Bezeichnung | Lunghezza | Temperatura di colore | Caratteristica | ||
| 0206601LD - R-TUBE 115-840M0500 LD | 1149 | 4000 K | Diffusore opaco |
|
|
| 0206620LD - R-TUBE 115-830M0450 LD | 1149 | 3000 K | Diffusore opaco |
|
|
| 0206707LD - R-TUBE 115-865M0500 LD | 1149 | 6500 K | Diffusore opaco |
|
|
| 1206575LD - R-TUBE-G2 115-830M0300 LD | 1149 | 3000 K | Diffusore opaco |
|
|
| 1206576LD - R-TUBE-G2 115-840M0300 LD | 1149 | 4000 K | Diffusore opaco |
|
|
| 1206722LD - R-TUBE-G2 115-865M0300 LD | 1149 | 6500 K | Diffusore opaco |
|
|
Apparecchi a soffitto della famiglia di prodotti EBRPL. Controllo della luce tramite Louvre, fascio luminoso simmetrico, fascio estremamente ampio, emissione luminosa diretto. Lampadina R-TUBE non incluso, Sostituzione da parte del cliente finale. L'apparecchio genera un flusso luminoso nominale di 8180 lm nel colore della luce 840, flusso luminoso regolabile: No. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Elevata qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20. La staffa di montaggio per l'installazione della lampada lungo i pannelli è fornita di serie. Non adatto a soffitti con listelli di riempimento. Il montaggio della lampada nelle aperture del soffitto segate è opzionale, da richiedere in fabbrica. Con alimentatore elettronico On/Off. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
La sorgente luminosa non è inclusa nella fornitura e deve essere ordinata separatamente. Le sorgenti luminose adatte sono riportate nella panoramica delle sorgenti luminose.
Collegamento dell'apparecchio dall'interno con morsetto di collegamento alla rete a 3 poli o, in opzione, dall'esterno con l'adattatore Wieland gesis TOP a 3 poli (vedi accessori n. art. 0212371).
Informazioni sull'ordine
| Numero dell'articolo | 0850401 |
| GTIN | 4029299445640 |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Campo di applicazione | Educazione | Ufficio |
Dimensioni
| Dimensione L | 1197 mm |
| Dimensione B | 184 mm |
| Dimensione H | 74 mm |
| Dimensione K | 590 mm |
| Dimensione L1 | 1180 mm |
| Peso netto | 6 kg |
Montaggio
| Tipo di montaggio | Installazione |
Alloggiamento
| Dimensioni del sistema | M100 |
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP20 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -20–25 °C |
| Materiale dell'alloggiamento | Acciaio |
Versione elettrica
| Sistema di controllo | On/Off |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 68.0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Louvre |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Fascio estremamente ampio |
| Classe UGR | ≤ 22 |
| Flusso luminoso nominale | 8180 lm |
| Efficienza luminosa | 120 lm/W |
Sorgente luminosa
| Lampade | R-TUBE |
| Incluso l'illuminante | No |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download
Curva di distribuzione luminosa
Marchi di controllo:
Attributi:
0206601LD - R-TUBE 115-840M0500 LD
Lunghezza: 1149
Temperatura di colore: 4000 K
Caratteristica: Diffusore opaco
0206620LD - R-TUBE 115-830M0450 LD
Lunghezza: 1149
Temperatura di colore: 3000 K
Caratteristica: Diffusore opaco
0206707LD - R-TUBE 115-865M0500 LD
Lunghezza: 1149
Temperatura di colore: 6500 K
Caratteristica: Diffusore opaco
1206575LD - R-TUBE-G2 115-830M0300 LD
Lunghezza: 1149
Temperatura di colore: 3000 K
Caratteristica: Diffusore opaco
1206576LD - R-TUBE-G2 115-840M0300 LD
Lunghezza: 1149
Temperatura di colore: 4000 K
Caratteristica: Diffusore opaco
1206722LD - R-TUBE-G2 115-865M0300 LD
Lunghezza: 1149
Temperatura di colore: 6500 K
Caratteristica: Diffusore opaco
