AL-R1X115/30DA-SM / 0660408
Descrizione del prodotto
Apparecchi a soffitto della famiglia di prodotti AL. Controllo della luce tramite Louvre, fascio luminoso simmetrico, trave larga, emissione luminosa diretto. Lampadina R-TUBE non incluso, Sostituzione da parte del cliente finale. L'apparecchio genera un flusso luminoso nominale di 3920 lm nel colore della luce 840, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Elevata qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20. Montaggio per fila continua o singola. Meccanismo di connessione rapida brevettato per il montaggio per fila continua. Montaggio a soffitto con accessori in dotazione. Montaggio a sospensione con i relativi kit di fissaggio, vedi accessori. Con alimentatore elettronico DALI. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
La sorgente luminosa non è inclusa nella fornitura e deve essere ordinata separatamente. Le sorgenti luminose adatte sono riportate nella panoramica delle sorgenti luminose.
Informazioni sull'ordine
Numero dell'articolo | 0660408 |
GTIN | 4029299422887 |
Generale
Categoria di prodotto | Apparecchi a soffitto |
Campo di applicazione | Educazione | Ufficio |
Garanzia | 5 anni |
Dimensioni
Dimensione L | 1180 mm |
Dimensione B | 90 mm |
Dimensione H | 90 mm |
Dimensione AE | 1130 mm |
Peso netto | 3.200 kg |
Montaggio
Tipo di montaggio | A plafone | A sospensione |
Alloggiamento
Colore | bianco traffico, simile a RAL 9016 |
Farbe_Kurz | ws |
Gradi di protezione | IP20 |
Test del filo incandescente | 650 °C |
Temperatura ambiente ammessa | -25–25 °C |
Materiale dell'alloggiamento | Acciaio |
Versione elettrica
Sistema di controllo | DALI |
Tensione nominale | 220–240 V, 0/50–60 Hz |
Potenza nominale | 34.0 W |
Classe di protezione | I |
Tecnologia di illuminazione
Guida alla luce | Louvre |
Potenza luminosa | diretto |
Distribuzione della luce | simmetrico |
Distribuzione fascio luminoso | Trave larga |

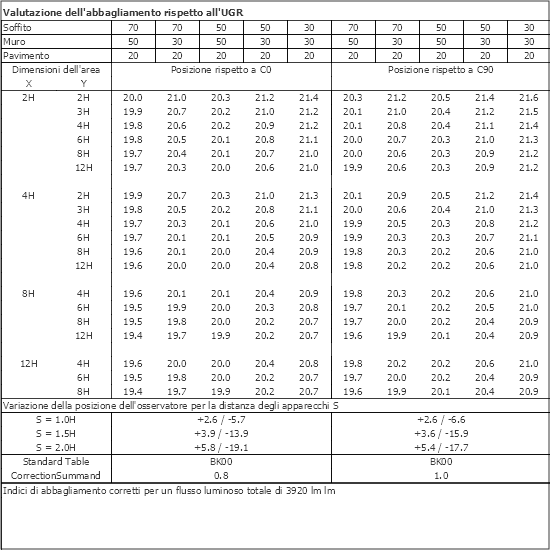

Classe UGR | ≤ 22 |
Flusso luminoso nominale | 3920 lm |
Efficienza luminosa | 115 lm/W |
Sorgente luminosa
Lampade | R-TUBE |
Incluso l'illuminante | No |
Resa di colore Ra | ≥ 80 |
Temperatura di colore | 4000 K |
Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download
Marchi di controllo:
Numero articolo - Designazione | Produktbeschreibung | Download | Lista dei desideri |
0201201 - ZIDV 36/3/1.5 DURCHVERDR. | Cablaggio pass. T26-36W + T16-28/54W, 3x1,5mm²,max.10A |
|
|
0200254 - ZIDV 36/5/1.5 DURCHVERDR. | Cablaggio pass. T26-36W + T16-28/54W, 5x1,5mm²,max.10A |
|
|
0200637 - ZIDV 36/5/2.5 DURCHVERDR. | Cablaggio pass. T26-36W + T16-28/54W, 5x2,5mm²,max16A |
|
|
0203579 - ZAL 3X0.75/1.5M-T | Cavo di collegamento trasparente, 3x 0,75 mm², 1,5 m |
|
|
0203580 - ZAL 5X0.75/1.5M-T | Cavo di collegamento trasparente, 5x 0,75 mm², 1,5 m |
|
|
0201239 - ZUSP SEILPENDEL UNIV. 1.5M | Cavo di sospensione con fiss. soff. e morsetto serracavi, 1,5m, 1 pezzo |
|
|
0200805 - ZWL NETZZULEITUNG 3X1.5/1M | Conduttura a spirale bianco, 3 x 1,5 mm², L = 1,0 metri |
|
|
0204332 - ZDBE | Controsoffitto, angolare, bianco, per fune di sospensione a trapezio, ZUSP e UKNS |
|
|
0205019 - ZUSPH AUTOM.-KLEMME 1.5M | Fune di sospens., rosone rotondo, bianco, mors. serracavi, 1,5m, 1 pz. |
|
|
0203779 - AL-E | Parte frontale terminale per AL / ALI, bianco, lamiera d'acciaio |
|
|
0201635 - DADS | Presa a soffitto bianco per fune e cavo di alimentazione 5x1,5 mm² |
|
|
0201636 - DAD | Rosone a soffitto bianco per cavo di alimentazione 3x1,5 mm², D70 x H24 |
|
|
0205020 - ZRPH 050 PENDELROHR 0.5M | Tiege rigida con rosone rotondo, bianco, L=0,5 m, 1 pezzo |
|
|
0205021 - ZRPH 100 PENDELROHR 1.0M | Tiege rigida con rosone rotondo, bianco, L=1,0 m, 1 pezzo |
|
|
Numero articolo - Bezeichnung | Lunghezza | Temperatura di colore | Caratteristica | ||
0206601LD - R-TUBE 115-840M0500 LD | 1149 | 4000 K | Diffusore opaco |
|
|
0206620LD - R-TUBE 115-830M0450 LD | 1149 | 3000 K | Diffusore opaco |
|
|
0206707LD - R-TUBE 115-865M0500 LD | 1149 | 6500 K | Diffusore opaco |
|
|
1206575LD - R-TUBE-G2 115-830M0300 LD | 1149 | 3000 K | Diffusore opaco |
|
|
1206576LD - R-TUBE-G2 115-840M0300 LD | 1149 | 4000 K | Diffusore opaco |
|
|
1206722LD - R-TUBE-G2 115-865M0300 LD | 1149 | 6500 K | Diffusore opaco |
|
|
Apparecchi a soffitto della famiglia di prodotti AL. Controllo della luce tramite Louvre, fascio luminoso simmetrico, trave larga, emissione luminosa diretto. Lampadina R-TUBE non incluso, Sostituzione da parte del cliente finale. L'apparecchio genera un flusso luminoso nominale di 3920 lm nel colore della luce 840, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Elevata qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20. Montaggio per fila continua o singola. Meccanismo di connessione rapida brevettato per il montaggio per fila continua. Montaggio a soffitto con accessori in dotazione. Montaggio a sospensione con i relativi kit di fissaggio, vedi accessori. Con alimentatore elettronico DALI. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
La sorgente luminosa non è inclusa nella fornitura e deve essere ordinata separatamente. Le sorgenti luminose adatte sono riportate nella panoramica delle sorgenti luminose.
Informazioni sull'ordine
Numero dell'articolo | 0660408 |
GTIN | 4029299422887 |
Generale
Categoria di prodotto | Apparecchi a soffitto |
Campo di applicazione | Educazione | Ufficio |
Garanzia | 5 anni |
Dimensioni
Dimensione L | 1180 mm |
Dimensione B | 90 mm |
Dimensione H | 90 mm |
Dimensione AE | 1130 mm |
Peso netto | 3.200 kg |
Montaggio
Tipo di montaggio | A plafone | A sospensione |
Alloggiamento
Colore | bianco traffico, simile a RAL 9016 |
Farbe_Kurz | ws |
Gradi di protezione | IP20 |
Test del filo incandescente | 650 °C |
Temperatura ambiente ammessa | -25–25 °C |
Materiale dell'alloggiamento | Acciaio |
Versione elettrica
Sistema di controllo | DALI |
Tensione nominale | 220–240 V, 0/50–60 Hz |
Potenza nominale | 34.0 W |
Classe di protezione | I |
Tecnologia di illuminazione
Guida alla luce | Louvre |
Potenza luminosa | diretto |
Distribuzione della luce | simmetrico |
Distribuzione fascio luminoso | Trave larga |
Classe UGR | ≤ 22 |
Flusso luminoso nominale | 3920 lm |
Efficienza luminosa | 115 lm/W |
Sorgente luminosa
Lampade | R-TUBE |
Incluso l'illuminante | No |
Resa di colore Ra | ≥ 80 |
Temperatura di colore | 4000 K |
Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download
Curva di distribuzione luminosa
Marchi di controllo:
Attributi:
0206601LD - R-TUBE 115-840M0500 LD
Lunghezza: 1149
Temperatura di colore: 4000 K
Caratteristica: Diffusore opaco
0206620LD - R-TUBE 115-830M0450 LD
Lunghezza: 1149
Temperatura di colore: 3000 K
Caratteristica: Diffusore opaco
0206707LD - R-TUBE 115-865M0500 LD
Lunghezza: 1149
Temperatura di colore: 6500 K
Caratteristica: Diffusore opaco
1206575LD - R-TUBE-G2 115-830M0300 LD
Lunghezza: 1149
Temperatura di colore: 3000 K
Caratteristica: Diffusore opaco
1206576LD - R-TUBE-G2 115-840M0300 LD
Lunghezza: 1149
Temperatura di colore: 4000 K
Caratteristica: Diffusore opaco
1206722LD - R-TUBE-G2 115-865M0300 LD
Lunghezza: 1149
Temperatura di colore: 6500 K
Caratteristica: Diffusore opaco
Cavo di sospensione con fiss. soff. e morsetto serracavi, 1,5m, 1 pezzo
Fune di sospens., rosone rotondo, bianco, mors. serracavi, 1,5m, 1 pz.
